（6）检测 D525 两端电压

上述五步检查针对 TF21M80，若机型为 TF21M90，可检测行高压检测电路，监测 D525 两端电压，若已经正向导通，则检查 D526、+B 电压、行逆程电容、D529、R514、R513 等。除此之外还要检查高压整流、滤波、分压取样电路是否正常（图 1）。

3. 解除保护，观察故障现象

若上述“电压法”难以判断，还可以用“开路法”来解除保护，通电观察故障现象，判断故障范围。但必须先保证 +B 电压和行逆程电容容量正常，+B 负载无明显的短路现象。

（1）从保护执行电路解除保护

将 IC301 的18脚外部的 Q503 的基极与发射极之间短路或将基极电阻 R518 断开，迫使 Q503 截止；如果解除保护后，行输出仍不工作，说明不是 IC30l 保护电路启动造成的故障，是开关电源或行输出电路故障。

（2）逐路解除检测电路保护

如果从保护执行电路 Q503 解除保护后，行扫描电路启动工作，则可判断是 Q503 的基极外接的保护检测电路引起的保护。可逐个断开 Q503 基极的各路保护检测电路的连接，每断开一路连接，进行一次开机试验，如果断开哪路连接，开机后，不再保护，则是该检测电路引起的保护。行输出过流检测电路断开 R600，场输出过流检测电路断开 D505，场频检测电路断开 D506，行输出过压检测电路断开 D526。

4. 追踪自检信息，检测故障电路

索尼 BG—3S 机芯具有故障自检显示功能，通过 I2C总线系统对被控电路进行状态检测，当 I2C 总线上的集成电路发生故障时，采用指示灯闪烁和屏幕自检显示两种方式显示故障电路。检修时，可充分利用自检信息显示功能，根据自检信息提供的线索，对所提示的故障部位或故障电路进行检修。

当电视机可以启动工作时，可通过屏幕自检显示获取故障信息，方法是：首先让电视机处于待机状态，接着顺 序 按 压 遥 控 器 上 的“DISPLAY”、“5”、“VOL-”、“POWER”键，进入故障自检显示模式，屏幕上显示故障自检信息。要清除故障自诊断显示记录，在故障自检显示状态下，按遥控器上的“8”、“0”键；要退出自检显示状态，按“POWER ”键进入待机状态或关掉主电源开关均可。

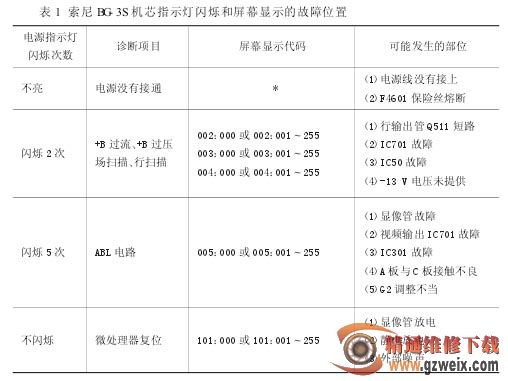

如果不能进入开机状态，可参考指示灯显示的故障信息，索尼 BG-3S 机芯其指示灯和屏幕显示的故障代码见表 1 所示。
