详解LCD的拆卸方法(上)
来源:本站整理  作者:佚名  2012-09-10 18:06:07

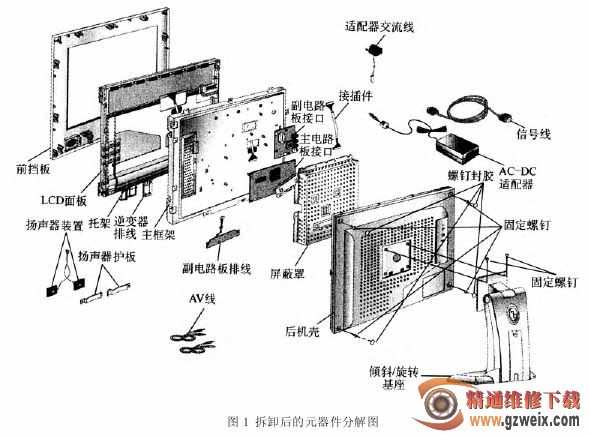

拆卸后的元器件分解如图 1 所示。

1.旋转机座的拆卸方法旋转机座的拆卸如图 2 所示。拆卸步骤如下:

(1)拆下两个固定螺钉,如图 2 中(a)所示。

(2)取下旋转基座。

(3)拆下四个垫片。

(4)从后机壳里拆下四个螺钉,如图 2 中(b)所示。

(5)拔出六个卡口,如图 2 中(c)所示。

(6)移动后机壳。



2. 屏蔽罩拆卸方法

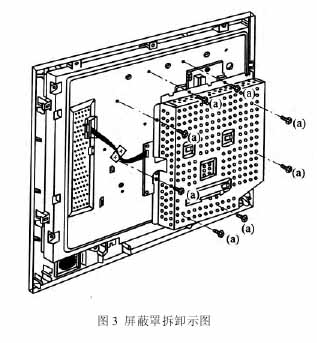

屏蔽罩拆卸如图 3 所示。拆卸八个固定螺钉,这八个固定螺钉的位置如图 3 中(a)所示。

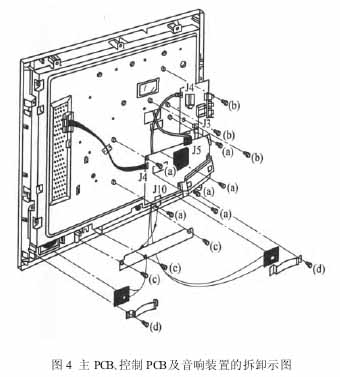

3. 主 PCB、控制 PCB及音响装置的拆卸方法主 PCB(印刷电路板)、控制 PCB 及音响装置的拆卸如图 4 所示。拆卸步骤如下:

(1)从 PCB 上拔下 J4、J5 和 JlO。

(2)拆下六个固定主板的螺钉,如图 4 中(a)所示。

(3)移开主板。

(4)拆下固定音频板的三个螺钉,如图 4 中(b)所示。

(5)从音频板上断开 J4 和 J3。

(6)移开音频装置。

(7)拆下三个固定控制电路的螺钉,如图 4 中(c)所示。

(8)拆下控制 PCB。

(9)拆下固定金属的螺钉,如图 4 中(d)所示。

(10)移开两个金属固定板。(11)取下扬声器。



4. 主框架拆卸方法

主框架的拆卸如图 5 所示。拆卸步骤如下:

(1)拆下固定主框架的八个螺钉,如图 5 中(a)所示。



(2)移开主框架。
