分析GM2 1机芯液晶彩色电视功能特点及信号流程(一)
来源:本站整理  作者:佚名  2012-09-22 07:51:28

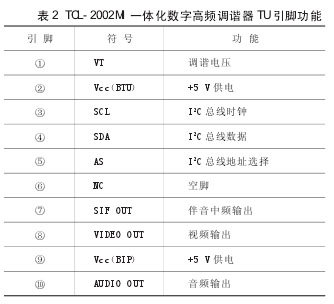

表 2 为 TCL-2002MI 一体化数字高频调谐器 TU引脚功能介绍。



TV-IN 信号由数字板组件插座 J5⑧脚输入,经C157、C158 滤波,R112 限流,L37、L50 抑制信号干扰,C154 耦合,送入 U15 数字视频解码器 TVP5147PFP16脚,经 TVP5147PFP 内部电路:数字转换器 ADC、取样AGC、MUX 控制、同步发生器、时间处理器、I2C 总线、视频处理、VBI 处理器等处理。由 TVP5147PFP43~47、50~52输出数字的 8 bit-YUV[0..7],送入到 U4 液晶显示处理器 GM5221102~111脚。



数字 YUV 信号经 U4 液晶显示处理器 GM5221 内部电路:图像处理器、RAM、ROM、OSD 控制、内置 X86 微处理器、PWM 通道、PLL 时钟控制发生器、ADC、智能图像处理、LVDS 信号(低电压差动信号)等处理。由 GM5221 输出 LVDS 信号到液晶屏电路,分别从13~22脚输出 10bit-LV..E[0.. 9],经 RNl、RN2、RN3,送入数字板组件接口插座 J10⑧~19脚输出,直接送入到液晶显示屏Panel 电路;29~38脚输出 10 bit-LV..O[0..9],经RN3、RN4、RN5,送入数字板组件接口插座 J1020~30脚输出,直接送入到 Panel 液晶显示屏电路。



由 GM522198脚输出 PWM 控制信号,经 R82、R80、Q7组成的电压放大电路,C72、C73 滤波后,由数字板组件接口插座 J9③脚输出,直接送入到 Inverter(背光模组点灯器)背光驱动板,经过背光驱动板组件产生驱动高压送入到 Panel 液晶显示屏电路。



( 2) TV音频信号流程

TV 音频信号同样和 TV 视频信号流程一样,经TCL-2002MI 一体化数字高频调谐器 TU 处理,由 TU⑩脚输出的音频(Audio)信号经高频板 VGA 接口插座输出,送入到 TU 转接板接口插座 J1,经过 TU 转接板进行转接后,由 TU 转接板插座 J2④、⑥脚输出 TUNER-L/R(调谐器左 / 右)信号,直接送入到数字板插座 J5④、⑥脚。②TUNER-L/R(左 / 右)声道音频信号经数字板组件上插座 J5 后,TUNER-L 信号经 R141 限流、C175 滤波,C200 耦合直接送入到 U19 伴音前置音效处理NJWll4227脚;TUNER-R 信号经 R153 限流、C197 滤波、C196 耦合直接送入到伴音前置音效处理 NJWll42 4脚。

上一页  [1] [2]
