检修液晶屏逻辑驱动电路原理、电路分析及故障(一)
来源:本站整理  作者:佚名  2012-09-22 08:03:30

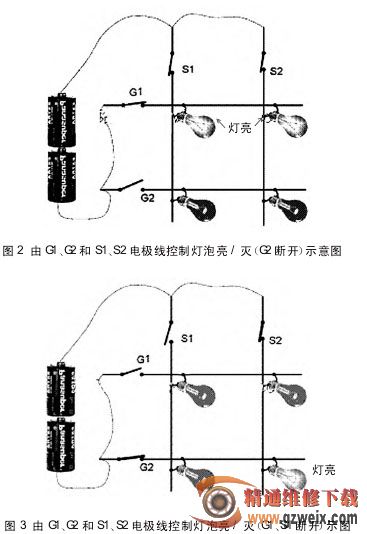

这样,每一根列电极线就和行电极线有四个交点,每一根行电极线就和列电极线有六个交点,交点上的列电极线和行电极线并不直接连接。在交点经过的行、列电极线上连接一个“灯泡”,并分别在列电极线和行电极线加上正、负电压,那么,这个“灯泡”就会被点亮,如图 2 所示。只要任意的控制串联在列电极线和行电极线上的开关:S1、S2、G1、G2 就可以控制任意一个灯泡的点亮和熄灭(参见图 2、图 3 所示)。

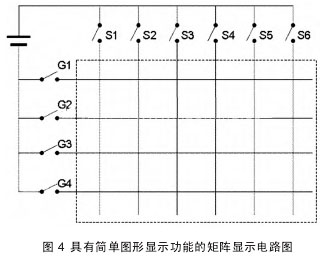

如果把图 1 所示的二维电路也加上电池和行、列控制开关,就成为了如图 4 所示的具有简单图形显示能力的矩阵显示电路。行、列电极线的控制开关全部断开,交点上连接的所有灯泡都不会发光,如图 6所示;当行、列电极线上的所有控制开关全部接通,交点上连接的所有灯泡都会点亮发光,如图 7所示。



(1)在每一根列电极线和行电极线的引入端,接入一个控制开关(控制开关的名称就按电极线的名称命名,列电极线控制开关为 S1~S6;行电极线控制开关为 G1~G4)。把列电极线开关的另一端连接在一起接到电池的正极;行电极线开关的另一端连接在一起接到电池的负极,如图 8所示。

上一页  [1] [2]
