一、电源系统初级常见保护电路

开关电源初级保护电路，主要有：开关管过流保护电路、过压保护电路、欠压保护电路、倍压整流过压、欠压保护电路等。

l . 开关管过流保护电路

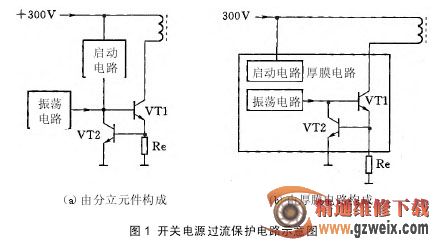

开关电源的过流保护电路大多设在开关管的发射极，其分立元件构成的开关管过流保护电路如图 1(a)所示。长虹 NC—2 机芯、NC—3 机芯，康佳 10 系列，熊猫 3631、C54P10、C54L4 系列，熊猫 2538、2518、1918，东芝宽电源等彩电开关电源，均采用了该过流保护电路。检测管对开关管的发射极电压进行检测，保护时将开关管基极的脉冲短路。

电 阻 Re 为 开 关 管VTl 发射极电阻，也是过流检测取样电阻，NPN 三极管 VT2 是过流检测管。正常时开关管 VTl 的电流流过 Re 电阻时产生的电压降较小，不足以使NPN 三极管 VT2 导通，VT2处于截止状态，对开关电源不产生影响；当开关电源或负载电路发生短路、漏电等故障，造成开关管 VTl电流增加，使流过取样电阻 Re 的电压降增加到 0.6～0.7 V 时，三极管 VT2 由截止状态进入导通状态，将开关管 VTl 的基极电压对地短路，迫使开关管停振，进入保护状态。

由厚膜电路构成的过流保护的电路与分立元件构成的开关管过流保护类似，只是根据需要，设计在厚膜电路内部或外部，如图 1(b)所示。内部含有大功率开关管的 厚 膜 电 路 ：STR—54041、STR—58041、STR—41090、STR—F6653、STB—F6656、STR—F6707、STR—G5653、STR—G8656、STR—M6831A、STlt—S6309、STR—S6308、KA5Q1265RF 等，均设有该过流保护电路。

另外，MC44603、MC44608、TEA2260、TEA2261、TEAl507P 等开关电源振荡驱动集成电路内部，均设有如图 1(b)所示的过流保护电路，只是大功率开关管设在集成电路的外部。保护时在集成电路内部将开关管基极的脉冲短路，或迫使振荡电路停止振荡，进入保护状态。

2. 开关电源过压保护电路

开关电源的过压保护电路如图 2 所示。图 2(a)、(b)为分立元件开关电源过压保护电路，只是保护执行元件不同：图 2(a)保护执行元件为三极管；图 2(b)保护执行元件为 可 控 硅 。JVC TA 四片机芯、东芝X56 机芯、长虹 TDA 机芯、 康 佳T953P 等 彩电，采用了类似的过压保 护 电 路。

保护执行元件的触发电路通过稳压二极管 VZ 或分压电路对开关变压器输出的电压进行检测，当开关电源电压正常时，开关变压器③～④低压绕组感应电压，经整流、滤波后，得的电压低于稳压二极管 VZ 的稳压值，使 VZ截止，检测管也截止，对电路不产生影响；当开关电源输出升高，低压绕组③～④输出的电压高于基准稳压二极管 VZ 的稳压值时，基准稳压二极管 VZ 击穿，通过限流电阻 R1 将电压加到检测三极管 VT2 的基极或可控硅V2 的控制极，检测管由截止变为导通，将开关管 VTl 的基极脉冲对地短路，迫使开关电源停止工作。
