修理开关电源厚膜集成电路技巧(三)
来源:本站整理  作者:佚名  2012-09-23 07:37:32


(1)断开开关管的方法

当开关电源厚膜集成电路 STR-50103A 的②、③ 、 ④ 脚 内 接 的 开 关 管 损 坏 后 , 可 将 损 坏 的STR-50103A 连同散热片一起拆下来,用钢锯沿其②、③、④引脚向里锯 12 mm 左右,再沿引出脚连线找到里面的开关管(是一个 7 mm×5 mm 的一黑色小方块,编号为 Q1),将其与厚膜基板的②、④端的两根引线用镊子拔掉并取出,用毛刷清除锯屑后,用环氧树脂封固好。



(2)加接开关管的方法

找一只大功率开关管,如塑封三极管 2SDl403、2SC3505 等,将其b、e 极接厚膜集成电路的②、④脚,c 极接③脚即可。



15.开关电源

厚膜集成电路STR-D5095A 的修理方法



开关电源厚膜集成电路 STR-D5095A 的 ② 、③、④脚为其内的 开 关 管 的 3个引出脚,当该开关管损坏后,可采用以下方法来进行修理。



(1) 断开开关管的方法



当 STR-D5095A 内 的开关管损坏以后,可按图13 所示的断开 STR-D5095A内开关管方法的示意图,在该厚膜集成电路从上到下约 11 mm 处,用钢锯条向下锯 3 mm 深,使其内开关管的 b、e 极引线被锯断即可。此时,用万用表的 R×l kΩ 档测量STR-D5095A②、③、④脚相互之间的电阻值,如为无穷大(∞),则就说明开关管被断开,可以进行修复了。



(2) 加接开关管的方法



找一只 β 值较大的大功率开关管( 如 BU508A 等 型号),按图 13 所示的方法连接好,但外接的大功率开关管应加散热片并注意绝缘。最后再把厚膜集成电路的②、③、④脚按原样焊回原处即可。



16. 开关电源厚膜集成电路 STR-Z3302 的修理方法



开关电源厚膜集成电路 STR-Z3302 在东芝系列大屏幕彩色电视机中应用相当广泛。



(1)STR-Z3302 内部开关管的结构

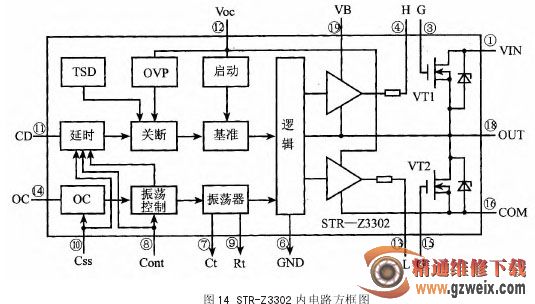

开关电源厚膜集成电路 STR-Z3302 的内电路方框图如图 14 所示。其内两只场效应管具有相对独立性,场效应管 VTl 连接在③、①、18脚,场效应管VT2 连接18、15、16脚。



(2)加接开关管的方法

从大量的维修实例来看,STR—Z3302 故障多为其内部的两只大功率场效应开关管损坏引起的。故可找两只大功率场效应管及两只稳压二极管按图中的连接方式,接在原厚膜集成电路 STR-Z3302③、15、1、16脚所焊的位置上,公共端接到18脚上即可。

上一页  [1] [2]
