PDP 等离子彩电视频处理电路，主要包括：视频解码、A／D 转换、去隔行处理、SCALER（图像缩放）和 PDP面板接口电路等部分。

1.视频解码电路

根据解码的方式不同，视频解码可分为模拟解码和数字解码两大类。

( 1) 模拟解码电路

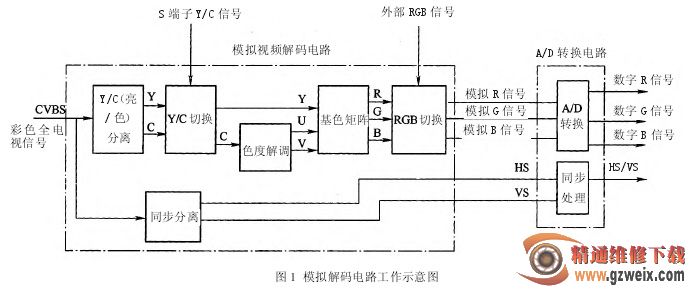

模拟视频解码就是对输入的视频信号先进行 Y／C（亮 / 色）分离，再将色度 C 信号分离出 U(B-Y)和 V(R-Y)信号，最后在矩阵电路中与亮度信号 Y 进行计算，以获得模拟的 RGB 信号，再送到外部 A／D 转换电路，将模拟信号转换为数字信号。图 1 所示为模拟解码电路的工作示意图。

模拟解码电路的工作过程：解调出的彩色全电视信号 CVBS 送到模拟视频解码电路，在模拟解码电路中，CVBS 信号送到 Y／C（亮 / 色）分离电路后，将亮度信号 Y 和色度信号 C 分离，分离后的 Y、C 信号送到Y/C 切换电路，与 S 端子输入的 Y、C 信号切换后，Y 信号送到基色矩阵电路；C 信号送到色度解调电路，解调出两个色差信号 U(B-Y)和 V(R-Y)也送到基色矩阵电路。在基色矩阵电路中，Y、U(B—Y)、V(R-Y)三个信号进行运算处理，产生 RGB 信号，送到 RGB 切换开关电路，与外部 RGB 信号(如字符信号)进行切换后，送到外部A／D 转换电路，将模拟的 RGB 信号转换为数字 RGB 信号，再送到后面的去隔行处理电路。

PDP彩电采用的模拟解码芯片有多种，常用的有：TBl274AF、TDA9321、TDAl2029、TDAl5063 等。其中 ，TDAl2029、TDAl5063 为超级芯片，其内部不但集成有解码电路，而且还具有 MCU 的功能。

( 2) 数字解码电路

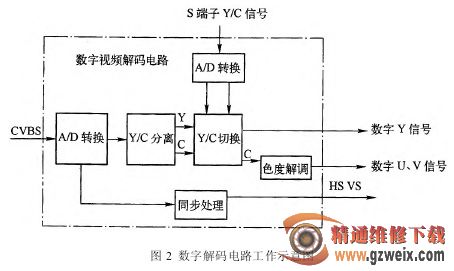

数字视频解码就是先用 A／D 转换电路对模拟视频信号进行数字化处理，然后进行 Y／C 分离和数字彩色解码，以获得数字 Y、U(B-Y)、V(R-Y)或数字 RGB数据，送到后面的去隔行处理电路。图2所示为数字解码电路工作示意图。

PDP 彩电数字解码芯片很多，既有专用的数字解码芯片（如：SAA717X、VPC3230D、PW3300 等）；也有集数字解码与去隔行、图像缩放功能集成在一起的视频解码与控制芯片（如：SVP-EX、SVP—PX、SVP-LX、SVP-CX等）；还有将 A／D 转换器、MCU、视频解码器、去隔行处理、图像缩放、LVDS 发送器等多个电路于一体的全功能超级芯片（如：FLl8532、PW328 等）。

2. A／D转换电路

PDP 彩电 A／D 转换电路的作用是：将模拟 YUV 或RGB 信号转换为数字 YUV 或数字 RGB 信号，送去隔行、SCALER(图像缩放)电路进行处理。一般需要多个 A／D转换电路，以便对不同的模拟信号进行数字转换。A／D转换电路既有独立的芯片（如常用的 AD9883、AD9884、TDA8752、TDA8759、MST3788 等）；也有集成在其他电路中的组合芯片，如很多数字解码芯片、SCALER 芯片等都集成有 A／D 转换电路。关于 A／D 转换电路，和日常维修关系不大，其电路原理这里不做具体分析。

3. 去隔行处理与 SCALER（图像缩放处理）电路

( 1) 去隔行处理电路介绍

为了在有限的频率范围内传输更多的电视节目，广播电视中心设备通常都采用隔行扫描方式，即把一帧图像分解为奇数场和偶数场信号发送，到了显示端再把奇数场信号与偶数场信号均匀镶嵌，利用人眼的视觉特性和荧光粉的余辉特性，就可以构成一幅清晰、稳定、色彩鲜艳的图像。

隔行扫描方式虽然降低了视频带宽，但提高了频率资源利用率，对数字电视系统来说，也降低了视频信号的码率，便于实现视频码流的高效压缩。随着科学技术水平的提高，人们对视听产品的要求越来越高，电视系统由于隔行取样造成的缺陷越来越突出，主要表现为行间闪烁，低场频造成的高亮度图像的大面积闪烁，高速运动图像造成的场差效应等，尤其在大屏幕彩电中尤为明显。

对于固定分辨率、数字寻址的 PDP 显示器件等，大都支持逐点、逐行寻址方式，必须把隔行寻址的视频信号，通过去隔行处理电路转变为逐行寻址的视频信号，才能支持 PDP 显示器件的寻址方式。

在 PDP 彩电中，隔行—逐行变换的过程非常复杂，需要进行复杂的运算，再通过去隔行处理电路与动态帧存储器配合，在控制命令的指挥下才能完成。

下面以 50 Hz 隔行变换为 50 Hz 逐行扫描为例，说明去隔行处理电路的大致工作过程。
