提示与引导：TDAl6846 还预备了两个故障检测端⑥脚和⑩脚。⑩脚门限电压为 1 V，⑥脚门限电压为1.2 V。当外部电压高于门限电压时，比较器输出高电位，立即使13脚输出零电平，开关电源停止工作。本机未采用这一功能。
二、待机控制电路
1.TDA8133 简介

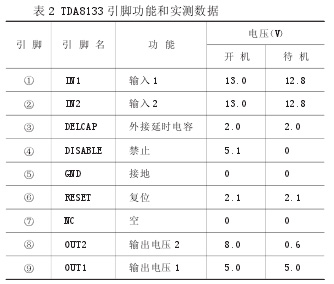

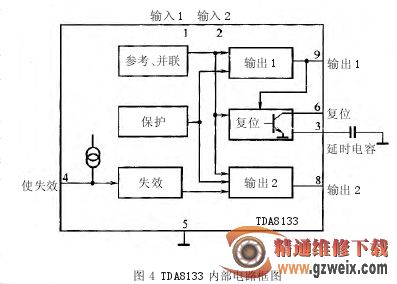

TDA8133(M903)是一块具有过热保护和短路保护功能的双正极性电压稳压器，能提供 5 V 和 8 V 输出电压，内部具有复位电路。当输出端电压低于正常值时，能够产生一个复位脉冲，可以通过④脚控制端使 8 V 输出端失效(被禁止)。TDA8133 内部电路框图如图 4 所示。引脚功能和实测数据如表 2 所示。
2.待机控制过程
正常开机时，N101(TDA9383)的①脚输出低电平，V269、V201 截止，对行扫描电路和电源电路无影响。
待机时，TDA9383 的①脚输出高电平，一方面控制 V201 饱和导通，V201 集电极低电平加到 TDA8133的④脚，控制 TDA8133 的⑥脚无 8 V 电压输出(⑨脚的 5 V 电压输出正常)，从而使 TDA9383 内的 TV 处理器电路因供电被切断而不工作；另一方面，TDA9383①脚输出的高电平还经 R258、R259 分压后，加到 V269的基极，控制 V269 饱和导通，V269 集电极输出低电平，将 TDA9383 的33脚输出的行激励脉冲对地短接，使行扫描电路停止工作。因场扫描供电取自行输出电路，所以场扫描也停止工作。
需要说明的是：在待机状态下，开关电源各路输出电压与正常开机时基本相同。
