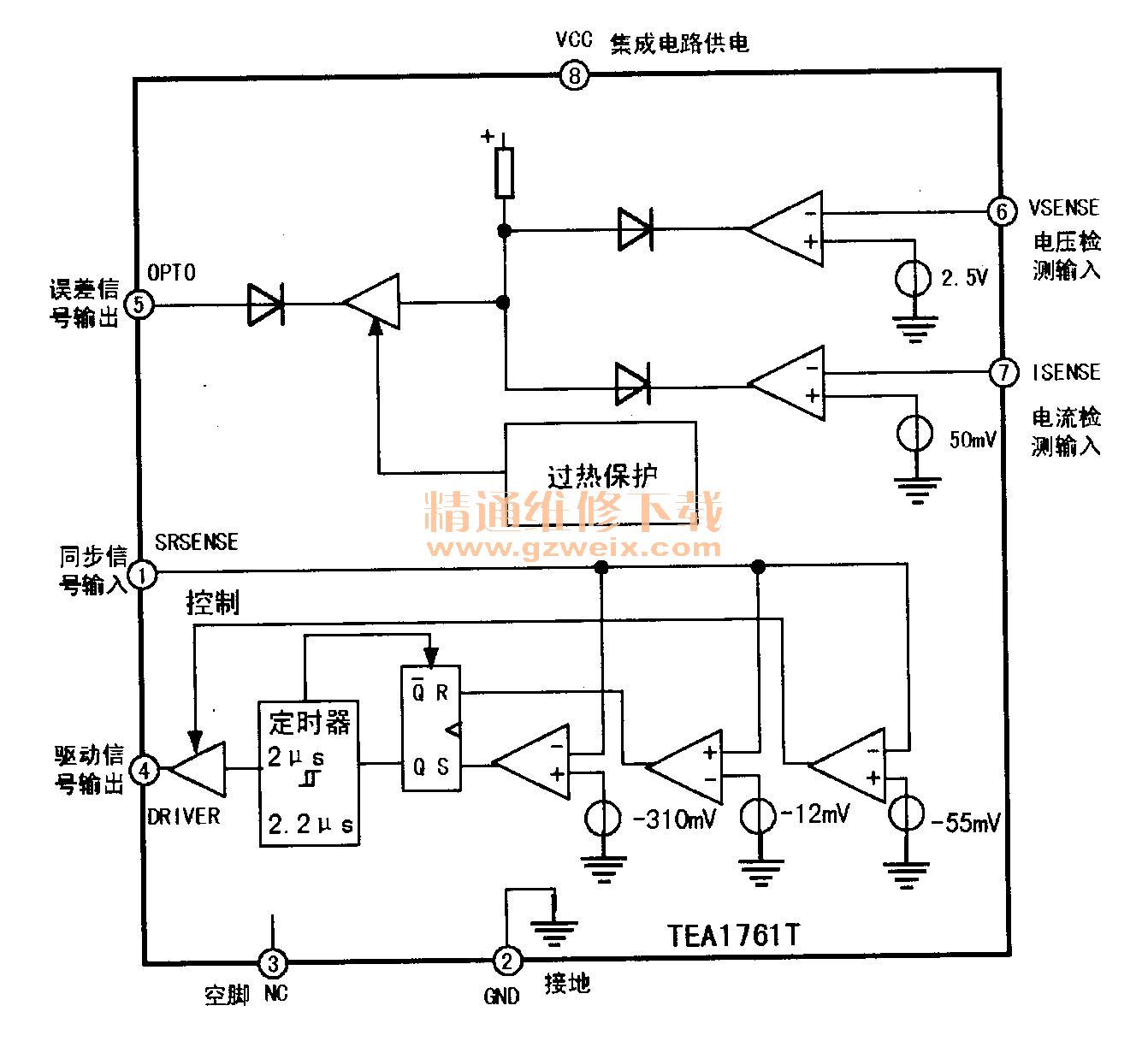

TEA1761T是飞利浦公司推出的同步整流与反馈控制电路，内部电路见图3，内部设有定时器、误差放大器、电压电流检测、驱动电路等。应用在飞利浦47PF422等液晶彩电电源板中。

四、UCC28051功率因数校正电路

    UCC28051是一款具有功率因数校正功能的100W离线AC -DC电压转换器，可在输入电压AC85V-265V范围内工作，稳压控制后输出＋380V-+400V直流电压。内部电路见图4所示，内置启动、振荡、稳压、驱动电路，具有过压、过流保护功能。应用在长虹FSP242-4F01,FSP205-3E01、康佳用台达电源板等液晶彩电电源板中。

知识窗

    LM1117是一个低压差电压调节器IC，其压差在负载电流为800mA时为1.2V。它与国家半导体的工业标准器件LM317有相同的管脚排列。LM1117有可调电压的版本，通过2个外部电阻可实现1.25V-13.8V输出电压范围。另外还有5个固定电压输出（1.8V,2.5V,2.85V,3.3V和5V）的型号。通过其后缀数字来表示其输出电压，如LM1117-3.3就表示输出为3.3V。其典型应用电路如图1、图2。

LM1117内部集成有电流限制和热保护电路，还包含1个齐纳调节的带隙参考电压以确保输出电压的精度在士1％以内。LM1117系歹U具有LLP, TO -263, SOT-223、TO-220和TO-252 D-PAK等几种封装形式，如图3所示。输出端需要一个至少10μF的担电容来改善瞬态响应和稳定性。

    它的替换型号主要有X1117和Al 117,X1117是IC网络超市自主的品牌，是一款正电压输出的低压降三端线性稳压电路，在1A输出电流下的压降为1.2V。也分为两个版本，固定电压输出版本和可调电压输出版本。固定输出电压1.5V,1.8V,2.5V,3.3V, 5.0V和可调版本的电压精度为1%；固定电压为1.2V的产品输出电压精度为2%o。A1117是台湾亿光研发生产的高效率低压降三端线性稳压器，A1117提供电流限制和热保护，以确保芯片和功率稳定性系统。而在芯片上保证输出电压精度在士2%。同时也提供了固定电压输出版本和可调电压输出版本，可调版本能输出从1.25V到13.8V的电压。
