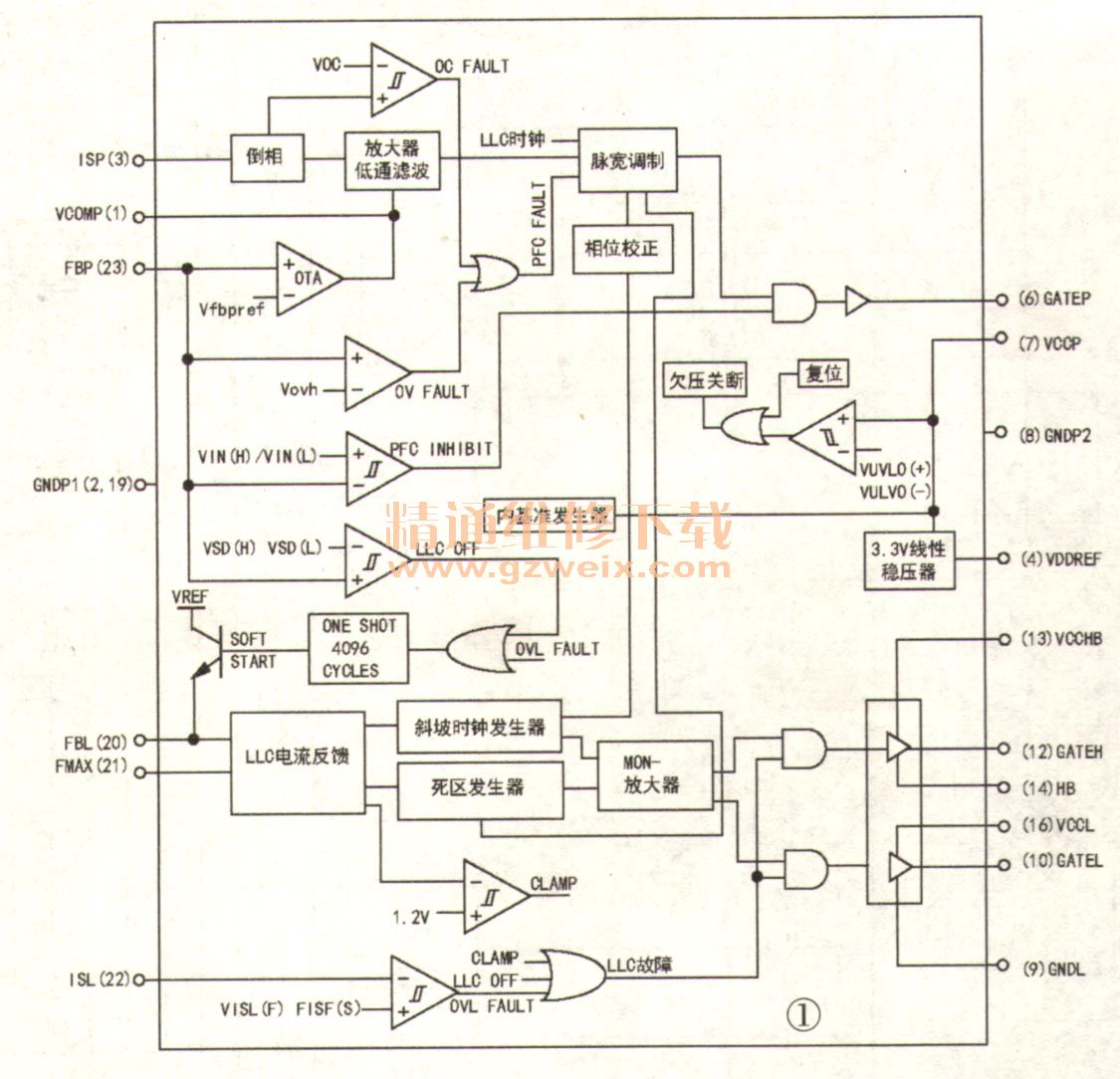

PLC810P是一款集成有半桥驱动器的连续模式PFC和LLC控制器，具有功率因数校正（PFC）与开关电源驱动双重功能，内置振荡器、相位校正电路、斜坡发生器、基准电压发生器、过流／过压检测、PFC激励放大器和PWM激励放大器等电路，如图1所示，其引脚功能见表1。



    在创维47L05HF型液晶彩电电源板（型号：168P-P47TTP-00）中，以PLC810P（UP00）为核心组成PFC电路和主开关电源，将整流滤波后的脉动300V电压提升为＋380V，并输出＋24V和＋12V电压，供给主板和背光驱动板。
    UP00的23脚外接负温度系数热敏电阻THP02，如图2所示。若机内温度升高，则THP02阻值变小，当小到一定值时，QP05因基极电压升至0.6V而导通，UP00的23脚电压被拉低，UP00内部保护电路启动，PFC电路和主开关电源停止工作。
