一、机芯简介
    1．机芯命名方式
    MS18机芯采用以MST718BU为核心组成的机芯电路。
    注：TCL MS 18机芯的电路原理图请参照人民邮电出版社出版的《TCL王牌彩色电视机电路图集（第10集）》（书号15660）。

    2．机芯适用机型
    TCL MS18机芯，适用机型：L26E64,L26M61,L32E64,LCD20B66,LCD27K73,LCD32K73,SL32M7,L32E76,LCD27K76等型号。

    3．机芯功能特点
    （1）支持1080P高清格式和SXGA电脑格式，可作为高清信号源和电脑多媒体的显示终端。
    （2）童锁功能：可对各种信号源分别锁定，并且可在童锁状态时设置限时收看，时间到后自动进入锁定状态。
    （3）音响电视：处于音响电视状态时，屏幕为“黑屏”，节省能耗，而伴音部分正常工作，此时可以把电视当作音响来欣赏音乐。

    （4）浏览功能：启动浏览功能后，将从当前频道开始对已经存储的频道进行循环浏览观看，在浏览过程中，按“确定”键将停止浏览并收看浏览时最后停留的节目，而且浏览速度分3个档次可调。
    （5）定时睡眠：睡眠时间可设置为0～120 min。
    （6）多种菜单显示风格：不同的用户可以设置自己喜爱的菜单颜色方案。
    （7）16 : 9和4:3的比例切换，使显示的画面更为自然、真实。
    （8）智能搜台：智能搜台后，原来存储的节目号不会被改变，新搜到的频道将添加到最后的节目号上，从而使用户喜爱的频道（号）一次记住、长期受用。
    4．机芯结构

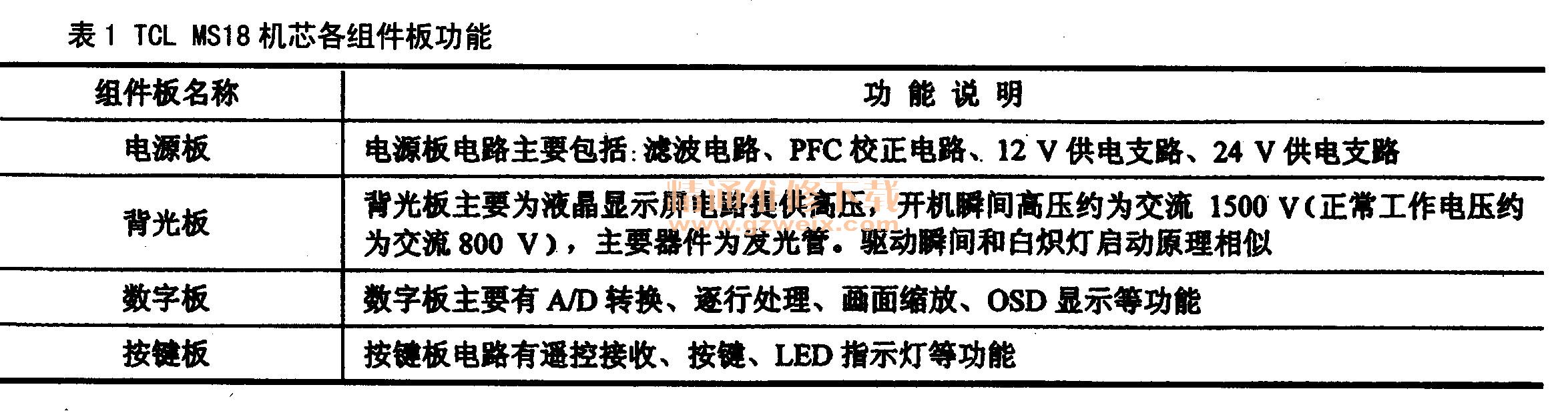

    TCL MS 18机芯由电源、背光板、数字板、按键板等组成。各组件板功能如表1所示。

    二、信号流程及检修要点

    1．高频板信号流程
    高频板主要由高频头及TDA9886T中放处理器组成。它主要完成高频信号处理及信号选择，输出信号到数字板进行处理。见图1（图见下期），75Ω天线调频电视信号输入到高频板组件TEDE9-2B2A的高频调谐器TU，经TU内部电路进行高频放大、滤波、中放、检波、鉴频、预视放、AGC（自动增益控制）,AFT（自动频率控制）,PLL（锁相环）滤波等处理。图像中频信号由TU的⑩脚输出，经R605,L601滤波后，输入到声表面波滤波器Z610（K3953D）进行滤波处理。

    由Z610的④、⑤脚输出的图像中频信号进入到TDA9886T的①、②脚，进行图像中频处理，由高频头的⑩脚输出的图像中频信号，另一路经C623耦合，D611,D610处理后，进入到Z611（K9453D）声表面披滤波器，由Z611的④、⑤脚输出的图像、伴音中频信号进入到TDA9886T的24、23脚，进行伴音中频处理。

    TDA9886T是免调整多制式＜PAL和NTSC）图像和声音中频信号PLL解调器，用于负极性调制器和FM处理器。它的工作电压是5 V，受4 MHz基准频率输入控制，受I2C总线控制。I2C总线控制脚为11、12脚。15脚外接4 MHz晶体振荡器。

    输入的图像、伴音中频信号经TDA9886T处理后，由17脚输出图像视频信号到MST718BU，由⑧脚输出伴音信号到伴音功放电路。

    2．数字板信号流程及主要集成电路
    （1）数字板核号流程
    1）MS18机芯主IC使用MSTAR公司新开发的MST-T18BUo MST718BU集成了视频切换开关、视频数字解码、10 bit,ADC（A/D转换器）,2D梳状滤波器、2D缩放、多种画质改善电路以及MCU （80C51） ,OSD等，需外挂FLASH存储器，支持LVDS（低压差分信号）和TTL两种输出格式，集成度高，外围电路元器件较少。高频头板使用己经开发完成的现成高频头板（PHILIPS中放TDA9885+TCL高频头）。
