康佳LC-TM2 01液晶彩电电源与逆变器板维修(一)
来源:本站整理  作者:佚名  2013-07-07 09:08:10

    康佳LC-TM2018液晶彩电,电源采用N901(ICE3DS01)方案电源,是液晶电视外置电源。该电源无PFC(功率因素校正)电路,只有一组由驱动电路N901组成的12 V电压输出,通过连接器与液晶彩电相连接,电路简洁。

    康佳LC-TM2018液晶彩电,逆变器板采用U1(BIT3106A)和四只复合MOSFET开关管组合方案。该逆变器具有过电流保护、过电压保护功能,保护电路启动时,迫使逆变器停止工作。康佳LC-TM2008液晶彩电逆变器电路,也采用U1和复合开关管组合方案。

    一、电源板工作原理

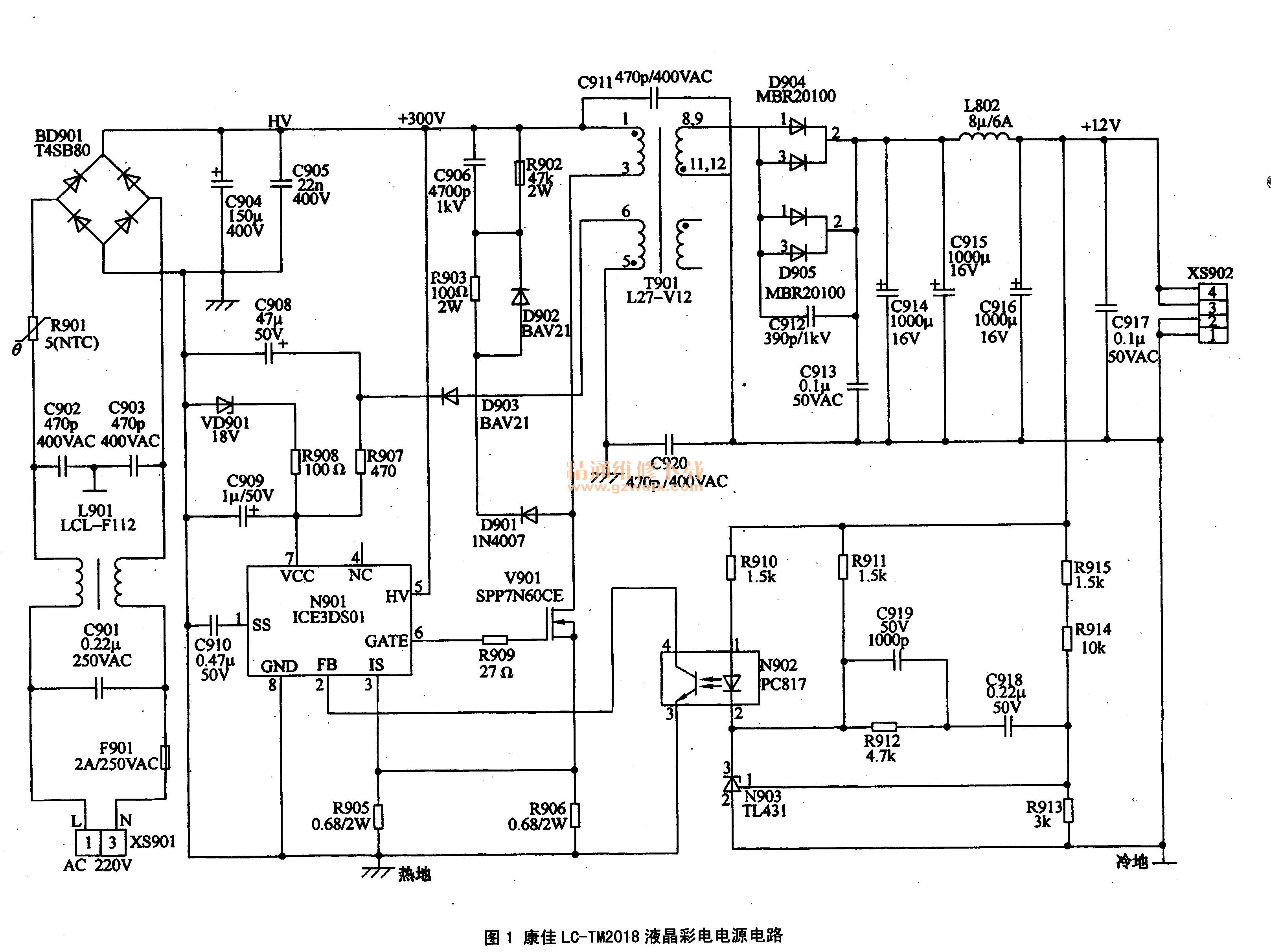

    康佳LC-TM2018液晶彩电电源电路如图1所示。采用N901(ICE3DS01),与开关管V901、开关变压器T901等元器件组成振荡、稳压、驱动电路。在N901方案电源中,依托驱动电路内部的保护功能,设有开关管过电流保护、市电欠电压保护电路,保护电路启动时,迫使开关电源停止工作。

    1.电源基本电路
    (1) I CE3DS01简介

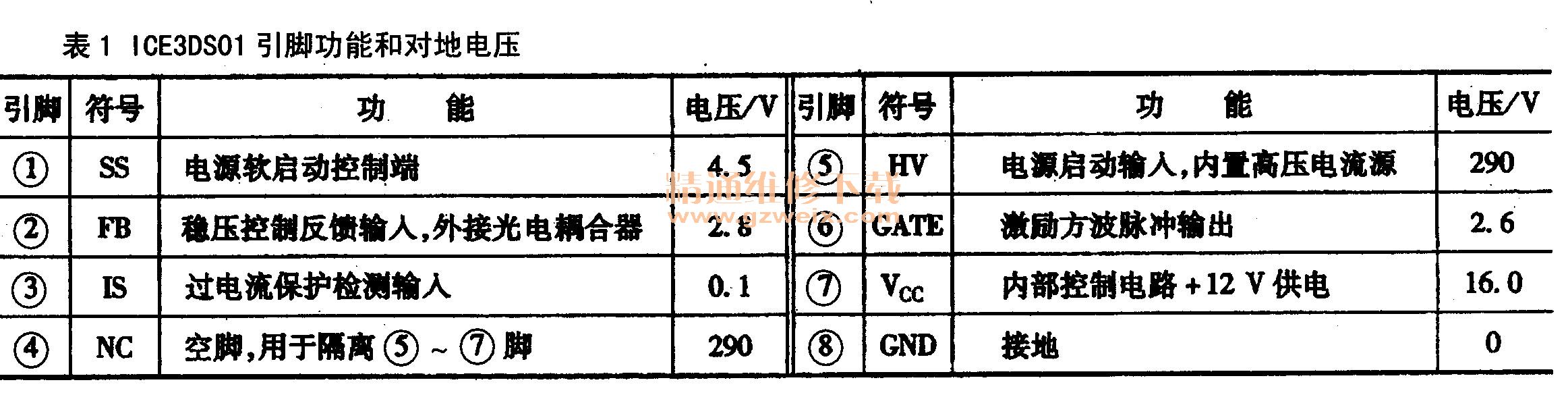

    ICE3DS01是INFINEON公司开发的液晶彩电开关电源PWM(脉冲宽度调制)控制电路,内含:启动单元、电源管理、控制单元、高压电流源、OSC振荡器、误差放大器、电流检测比较器、RS触发器、驱动级过电流保护和欠电压锁定保护等功能电路。采用S I0-8P塑封结构,各引脚功能和对地参考电压见表1所示。

    (2)启动工作过程
    接通电源开关,AC220 V市电经熔丝F901和由C901,L901,C902,C903共模滤波电路滤除干扰后,由BD901桥式整流,C904,C905滤波后,得到约+300 V的直流电压。该+300 V的HV电压分为两路:一路通过开关变压器T901一次绕组的①~③端加到开关管V901漏极;另一路HV电压直接加到振荡、稳压、驱动电路N901的⑤脚,经内部高压电流源变换后,为控制电路提供启动电压,内部OSC(振荡)电路起振,产生方波脉冲,由驱动级放大后,从N901的⑥脚输出PWM驱动脉冲,经R909加到V901栅极,开关管V901进入开关工作状态,在T901“二次”绕组各端产生感应电压。

    其中T901绕组的⑥~⑤端感应电压经D903整流、C908滤波后,产生+15 V直流电压,经R907加到N901的⑦脚,经内部+12 V基准电压源稳压后,替代⑤脚的高压HV电流源,为控制电路供电;T901的⑨~11绕组感应电压经D904,D905整流,C914滤波和C915,L902,C916组成的二型滤波后,产生+12 V直流电压,通过连接器XS902与液晶彩电相连接,为液晶彩电供电。
