近年来，背光采用LED的液晶彩电已成为主流。这类液晶彩电的明显特点是厚度薄、功耗低、功能多，这就要求对应的板件也要具有这些特点。针对这一变化，市面上出现了多款对应的通用主板，根据其输出信号的分辨率分为标清（1366X768）与高清（1920x1080）两大类。下面以一款高性能的LED液晶彩电高清通用主板为例，介绍其改装连线与升级操作，供换板时参考。
该主板采用新型高集成度芯片TSUMV59XUS-Z1，如图1所示。该单芯片内部集成有CPU, DDR（随机存储器）与音视频解码电路，主要具有以下特点：1．具有多路信号输入功能，支持1080P高清信号； 2.内置音效处理模块，支持平衡、高音、低音调整等功能；3．采用3D视频解码技术进行亮色分离，具有动态亮度调整功能，图像艳丽，画质清晰；4．具有全制式电视信号接收，视频、音频格式自动检测，通电自动检测USB及通电自动播放多媒体等功能。该主板的软件升级无需专用的烧写（或升级）工具，用普通的U盘即可完成升级，非常方便。另外，为了便于安装，该板将接口安装于板的两个边上，并预留有外接USB和HDMI接口的连线焊点。
该板采用超小型数字高频调谐器，如图2所示，接收信号频率为48.25MHz～863.25MHz，频道存储数为200。该板的伴音功放采用立体声数字功放电路（即D类功放）TPA3110LD2，其供电范围较宽（8V～26V），能方便地与各型电源板（含LED液晶电源板、电源高压二合一板等）相连接；其输出功率较大，在供电为16V的状态下，输出功率可达15W×2 （8Ω），在供电为13V的状态下，输出功率可达10W×2 （8Ω），这已完全能满足一般的收视要求。
该板有TV,AV,YPbPr,VGA及HDMI（高清晰多媒体接口）,USB等多种输入端口，可输入480i/P,5760i/P, 1080i/P及720P的隔行／逐行信号，具有强大的多媒体播放功能，支持jpg,bmp,png等格式的图片信号,MP3,WMA,M4A （AAC）等格式的音频信号，MPEG1,MPEG2,MPEG4, RM , RMVB、MOV, MJPEG , DivX ,H.264 ,MKV等多种格式的视频信号。
一、常用插座或接口功能介绍
该板的各类插座（含预留有孔位的插座）接口较多，除LVDS插座外，其他插座的背面均标注有各引脚功能，按照标注接线即可。在图1中，板左下侧红色插座CN6为背光灯驱动板连接插座，①、②脚为背光灯驱动板的＋12V供电（多为22英寸及其以下的小屏幕），如果背光灯驱动板采用其他电压供电，则不接这两脚；③脚（BLO）为背光灯驱动板的开／关控制端，高电平有效；④脚（ADJ）为背光灯亮度调节端。右侧的红色插座CNA1 （MAP POW-ER）为伴音数字功放电路的＋12V或＋24V供电插座，所需最大电流约1A。下面仅对改装时常用插座接口俄喝l脚功能作一介绍。
1电源插座

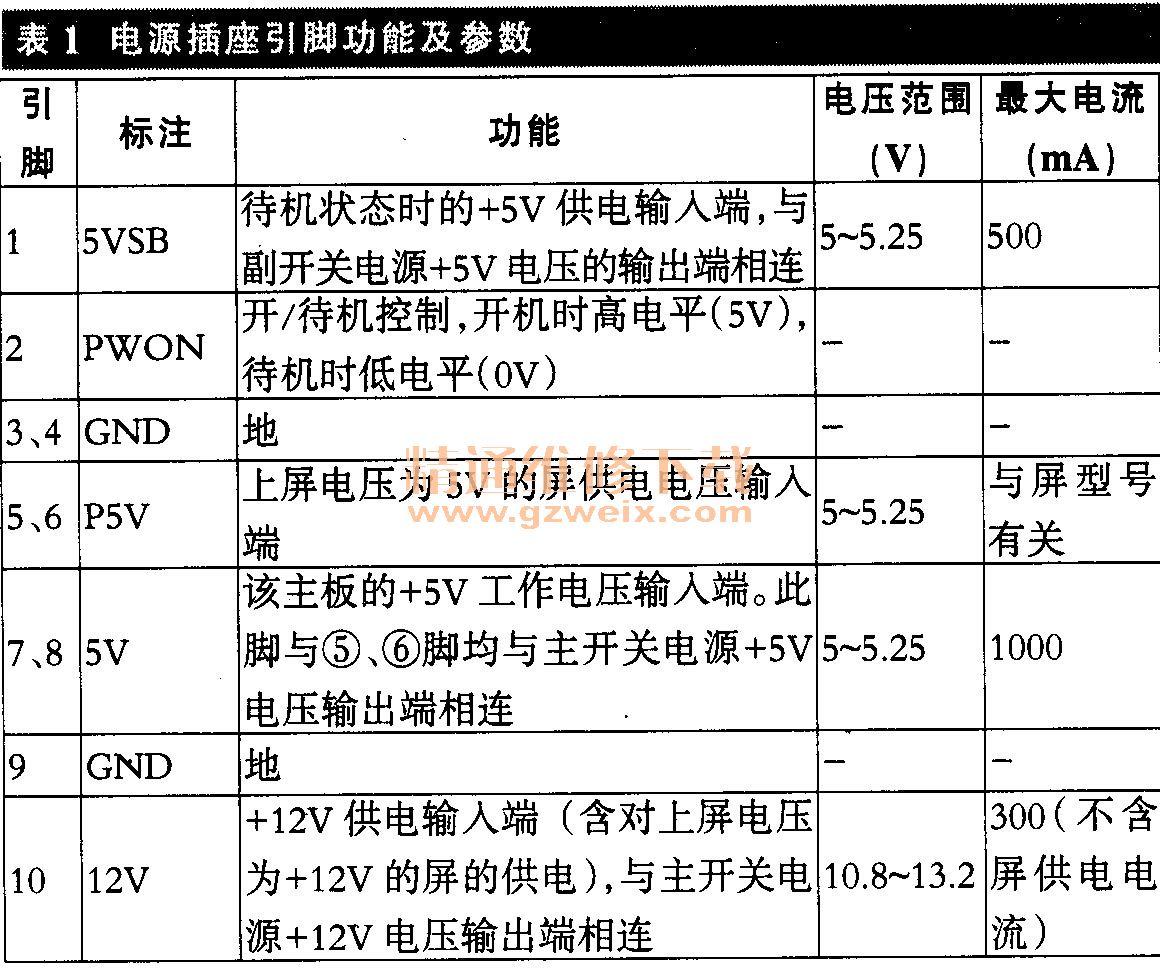

标有字符“MAIN POW-ER”的插座CN2是给通用主板的供电插座，具有＋5VSB,＋5V,＋12V供电及对开关电源的开／待机控制作用，各脚功能及参数见表1。
[提示]在实际改装中，若开机后上屏电压大幅下降，或开机后主板又立即自动返回到待机状态，这时需检查电源板送出的＋5V或＋12V电压的功率是否足够。
2．按键及遥控信号输入插座

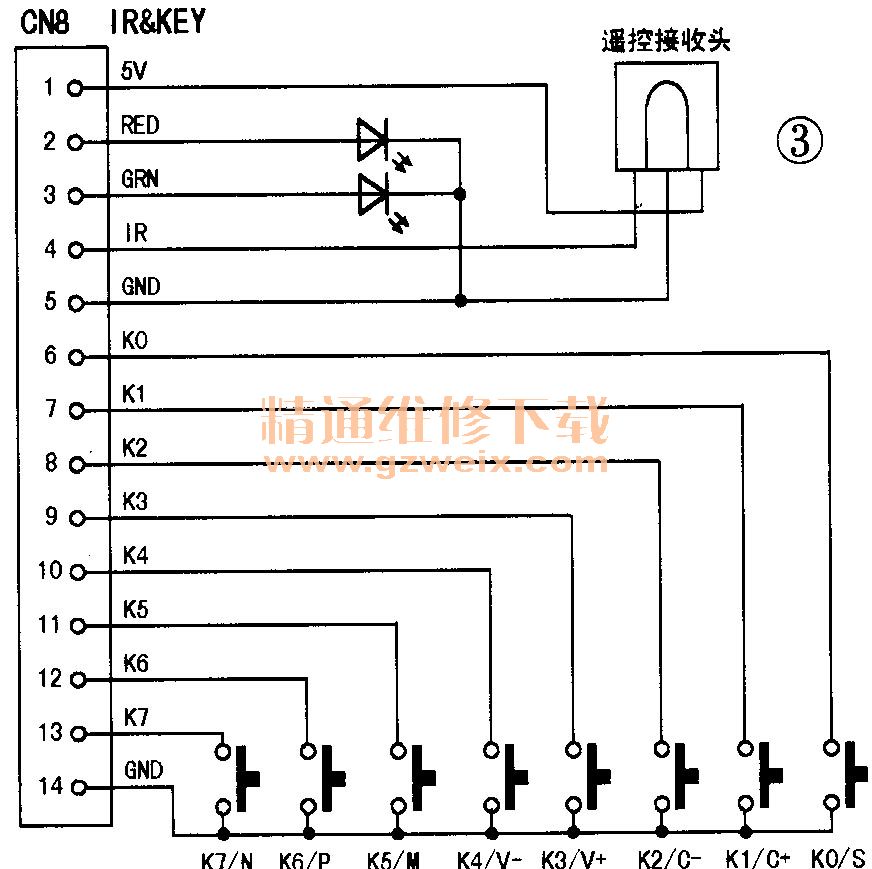

CN8是按键及遥控信号输入插座（标有字符“IR&KEY”）。拄找建及遥控接收头的接法如图3所示，RED,GRN分别接红、绿发光二极管，作为开／待机指示灯；IR接遥控接收头的信号输出端；K0～K6外接按键（常用的有7个，即开／关、菜单、节目＋／一、音量＋／一、TV/AV）,K6为电源开／关键，K7为备用按键。按键的另一端全接地，改装时非常方便。
在实际改装中，也可将插座CN8中RED,GRN改用为开关电源或背光灯驱动板开／关控制信号，分别对应于高、低电平有效。
3．上屏线接口
CN21为LVDS上屏线接口，标有白色小三角形所对应的针为①脚，即上排从右向左的脚位依次为①、③、⑤、⑦……，下排从右向左的脚位依次为②、④、⑥、⑧……，其引脚功能见表2。
[提示]目前，市面上所售的通用主板的LVDS插座引脚功能均相同，其他插座的引脚功能（含板上的标注）相近，可对照参考。
4. USB与HDMI插座
在换用该通用主板时，应先了解用户常用到哪些接口，如用户家使用的有线电视信号，则需尽可能地将该板的高频调谐器插口安装在原天线孔位置，若不能安装于此位置，则可买一条市售的射频转接线，一端接通用主板的高频调谐器，另一端固定在原天线插孔处。若用户家使用的是机顶盒的音视频信号，则需尽可能地将该板的AV插口安装在原机AV孔位置；若使用的是机顶盒的HDMI信号，则需尽可能地将该板的HDMI插口安装在原机HDMI孔位置。
