四、主电压形成电路
    主电压形成电路部分主控电源管理芯片采用通嘉公司生产的LD7523GS。LD7523GS是一款绿色模式，低启动电流，电流模式的PWM控制器。内部集成了斜率补偿电路和逐周期电流限制电路、过载保护电路（OLP）、过压保护电路（OVP）及过温保护（OTP）等电路。主电源的电路结构见图6。

    L功率变换电路
    功率因数校正电路产生的395V直流HV电压经R9101、T9101的⑥-②绕组加到功率开关MOs管Q9101的漏极。

    二次开机，当VCC_ON电压加到IC9101（LD7523GS）的⑦脚和使能①脚时，内部逻辑电路打开，使IC9101进入正常工作状态，从⑥脚输出驱动脉冲信号经R9109， R9108加到功率MOs管Q9101的栅极，Q9101导通，HV电压形成电流经R9101， T9101的⑥-②绕组、Q9101的漏极／源极、R9112到地。由于流过电感线圈的电流不能突变，因此流过变压器T9101绕组的电流呈线性由零逐步增大趋势。当线圈中流过电流时，就一定会产生磁场，因此电能被转变成磁能，储存在T9101中，此时初级绕组的感应电动势为上正下负。
    当IC9101的⑥脚输出变为低电平时，Q9101的栅极电荷经D9102、R9109进入IC9101的⑥脚，Q9101迅速由导通转为截止。

    当有交变的电流流过开关变压器T9101的⑥-②绕组时，变压器的次级绕组均会按线圈比例产生感应电压。T9101的次级⑦-11绕组感应的电压经D9105整流，C9109IC9110滤波后，形成＋24VS电压，为主板供电。⑦-⑨绕组感应的电压经D9106整流，C9115、C9116和L9103组成LC滤波电路滤波后，形成＋12V电压，为主板供电。⑦-12绕组感应的电压经D9104整流，C9107、C9119、C9120和L9101组成LC滤波电路滤波后，形成＋36V电压，为背光灯驱动电路供电。

    2.稳压电路
    输出电压的稳定控制，采用次级取样模式，通过光耦控制IC9101的COMP端子（比较器）电压来实现。＋12V电压的工作过程与常见的稳压电路相同。

    3.主电路部分的保护电路
    IC9101内置多种保护功能，通过外围电路的选择和内部电路结合，可以实现完善的过压保护（OVP ）、过负载保护（OLP ）、过流保护（OCP）和过热保护（TSD）等功能。由于使用的是稳压后的电源供电，故将OVP引脚通过电阻接地。而过热保护（TSD）功能设置在IC内，当IC温升超过标称值时，IC会自动停止输出。

    （1）过负载保护功能（OLP ）
    为了确保在过载或短路的不利条件下不损坏电路，LD7523GS内置了OLP保护功能。当电路过流时，＋24V， ＋12V和＋36V电压均严重降低，导致流过光耦IC9102的电流急剧减小，IC9101的②脚流出的电流减小，电压上升（稳压环路开路也会造成IC9101的②脚流出电流减小）。当电压上升到5V时，OLP保护比较器动作，经过30ms延迟后，送入触发器，使保护电路动作（延迟30ms的作用是防止干扰信号和开机稳压环路未建立期间引起OLP保护电路误动作，避免出现误保护现象），关闭触发器门的输出和停止PWM信号从⑥脚输出，使电源处于保护状态。

    （2）过流保护功能（OCP ）
    为了确保在过载或短路的不利条件下不损坏电路，LD7523GS内置了OCP保护功能。当电路过流时，流过R9112两端的电流增大，电阻两端电压上升，经R9110馈入IC9101的④脚电压也跟着上升。当④脚的电压达到0.85V时，经350ns延迟后，OCP比较器才会动作，以防止电流干扰脉冲误触发OCP比较器动作。OCP比较器关闭触发器门的输出和停止PWM信号从⑥脚输出，使电源处于保护状态。

五、电源保护电路

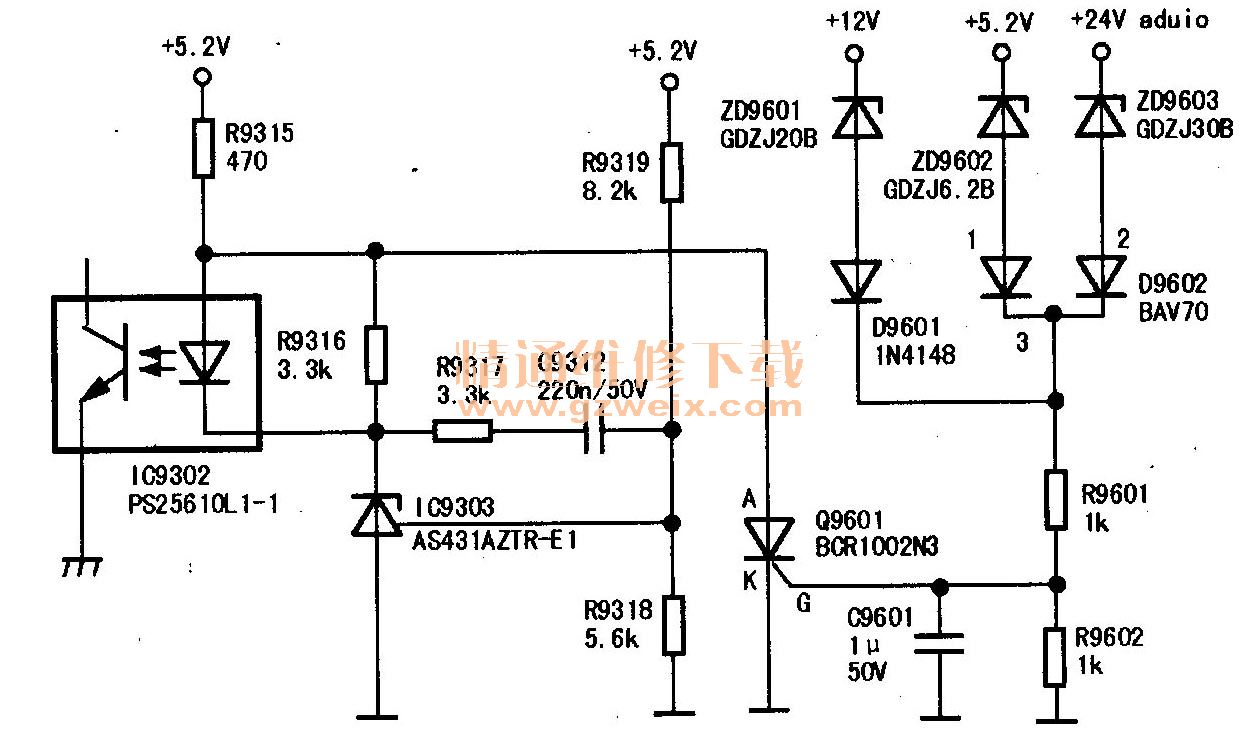

    为了加强电源管理，保护其他电路不因电源故障而连带损坏，本机另外设置了过压保护电路，使电源无任何电压输出，电路结构见图7。

    过压保护电路共分三路，分别对＋12V、＋5.2V和＋24V-audio的输出电压进行检测。ZD9601 （12V稳压）、D9601、R9601和R9602对＋12V电压进行分压；ZD9602 （6V稳压）、D9602的①、③脚、R9601和R9602对＋5.2V电压进行分压；ZD9603（24V稳压）、D9602的②、③脚、R9601和R9602对＋24V-，audio电压进行分压；分压后的信号，直接送到可控硅Q9601的控制极。
    当某种原因造成＋＋12V的输出电压升高时，ZD9601的正端有电流流出，经D9601隔离、89601和R9602分压后，加到可控硅Q9601的控制极G， C9601是滤波电容，防止电源干扰脉冲串入Q9601的控制极，引起保护电路误动作。Q9601的控制极加上电压后，Q9601的阳极A和阴极K导通，＋5.2V电压经R9315， Q9601到地，IC9302截止，其④脚电流不能通过IC9302内部的光敏三极管到地，④脚电压升高，当电压很快超过VFB（OLP） =8.1 V （TYP ），并延迟60ms后，内部振荡电路进入间隙振荡状态。

    ＋5.2V的输出电压升高和＋24V-audi。的输出电压升高造成的保护动作与上述过程一样。维修中可以断开Q9601来判断是过压保护电路动作还是误动作造成。检测ZD9601、ZD9602和ZD9603的阳极有无电压，可以判断是哪路电压过高使保护电路动作。
