麦格米特MLT198TL/TX电源板电路图与实测数据
来源:本站整理  作者:佚名  2013-10-18 05:23:48

    MLT198TL与MLT 198TX型电源板系麦格米特公司生产,输出电压有24V/9A、12V/2A、5V/4.5A和5VSB/0.5A。该电源板用于TCL 37E19、40E09、42E09、42P02A及三洋LCD-40CA610等型液晶彩电中。另外,也有不少26英寸~42英寸的组装液晶彩电采用该电源板。

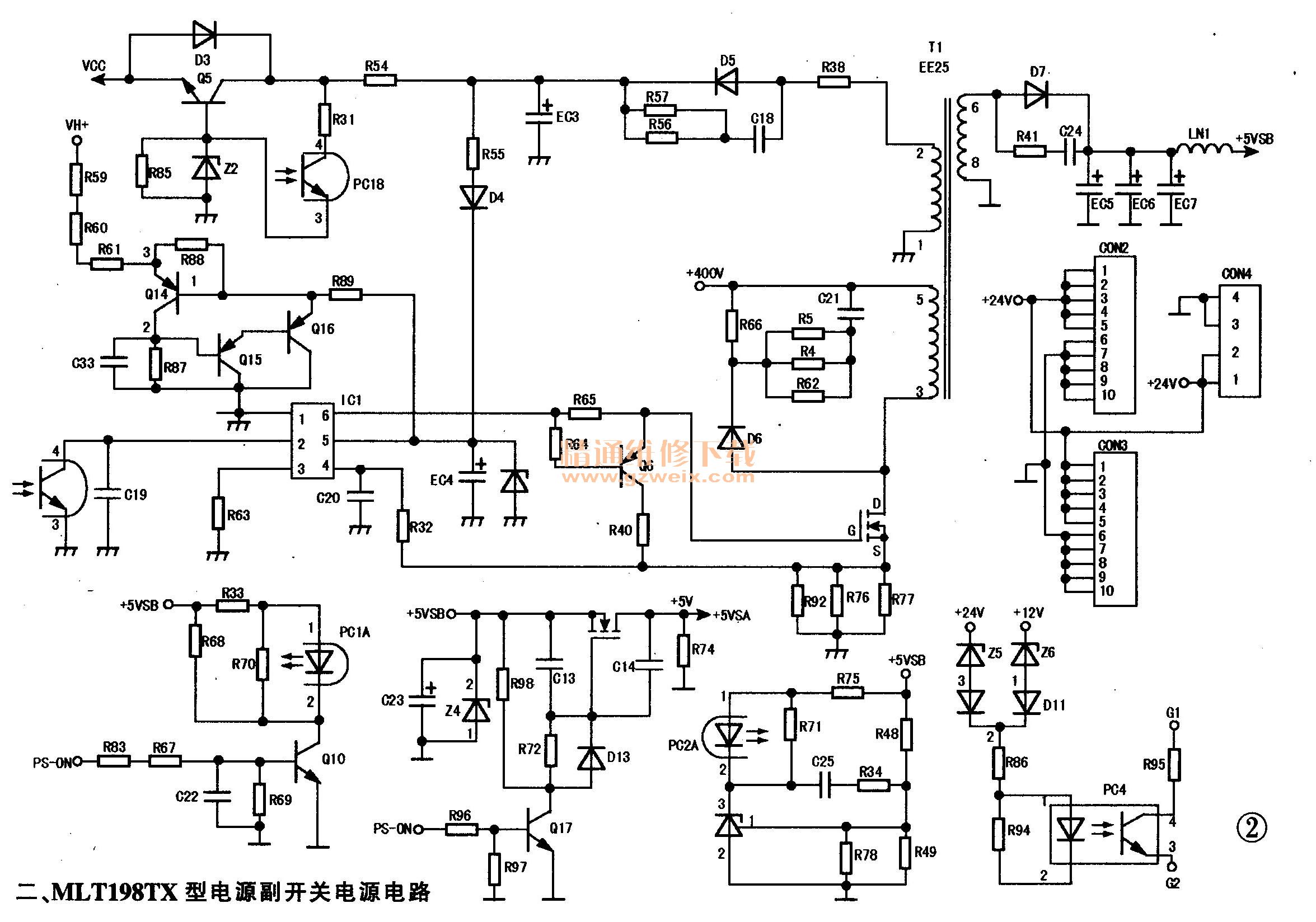

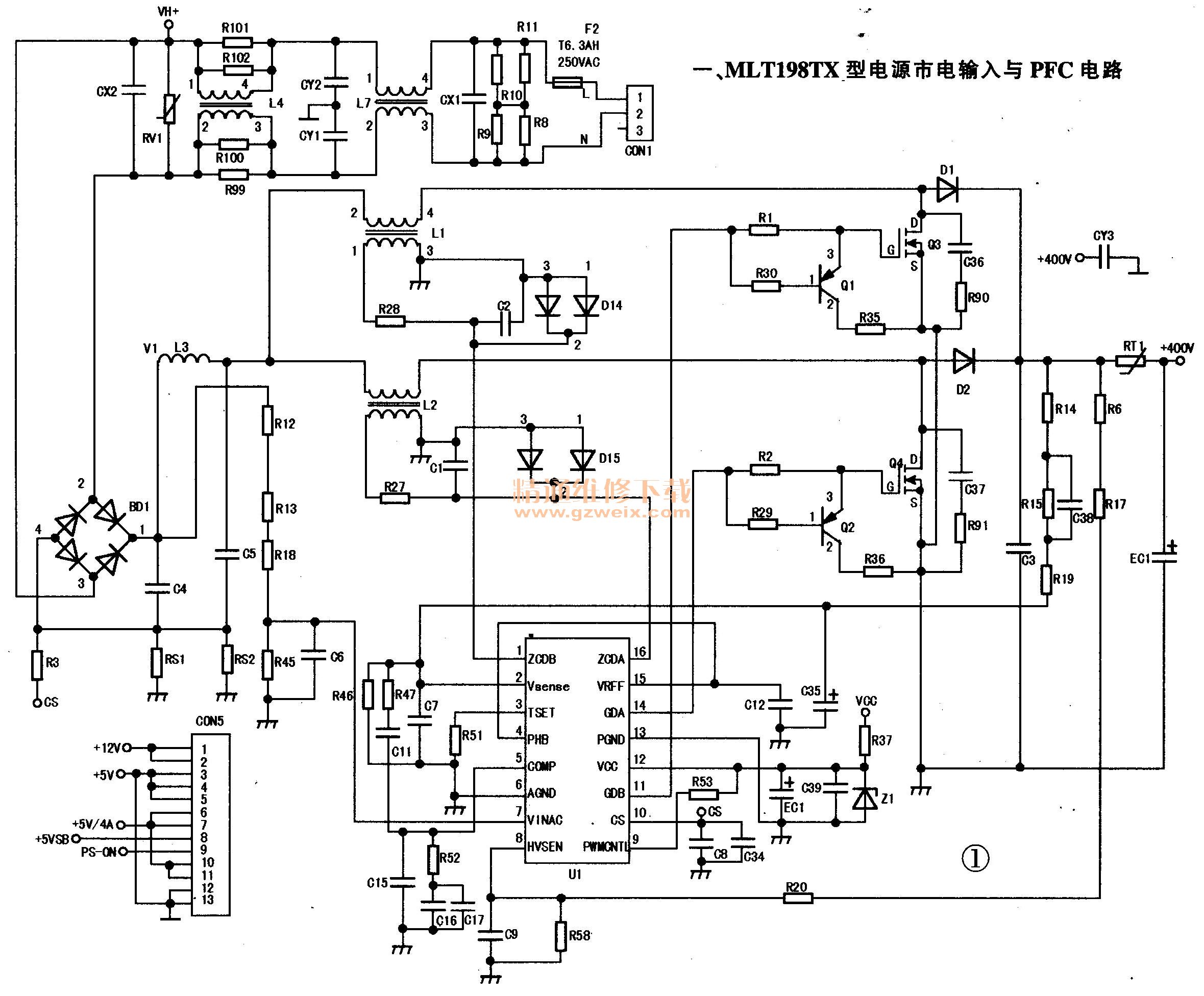

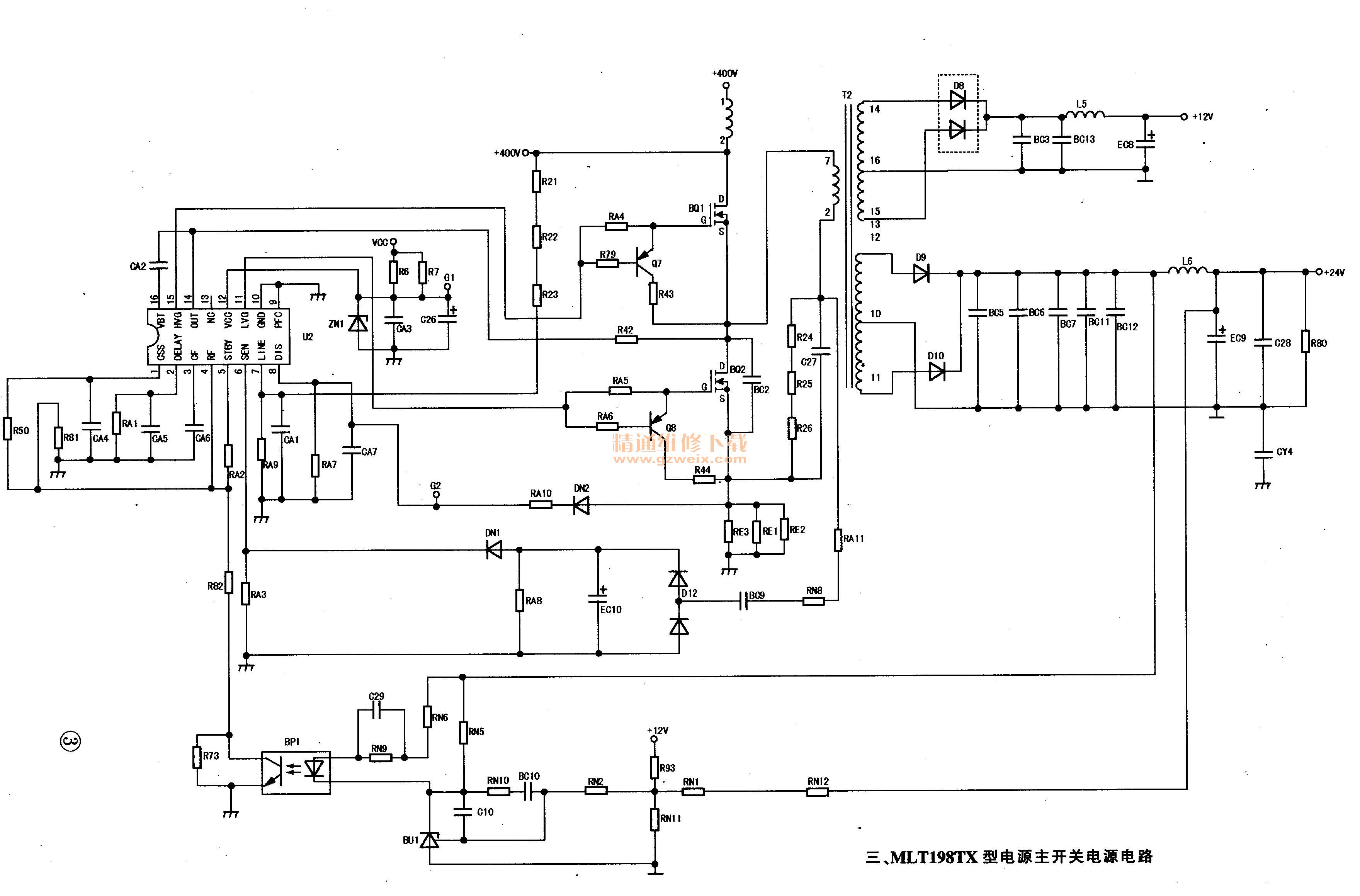

    MLT 198TX型电源板电路图如图1~图3所示。值得一提的是,MLT 198TX与MLT 198TL型电源板虽部分元件型号与位号不相同,但电路差异不大,维修时可相互参考。



[1] [2]  下一页
