五、检修思路和判断故障部位步骤

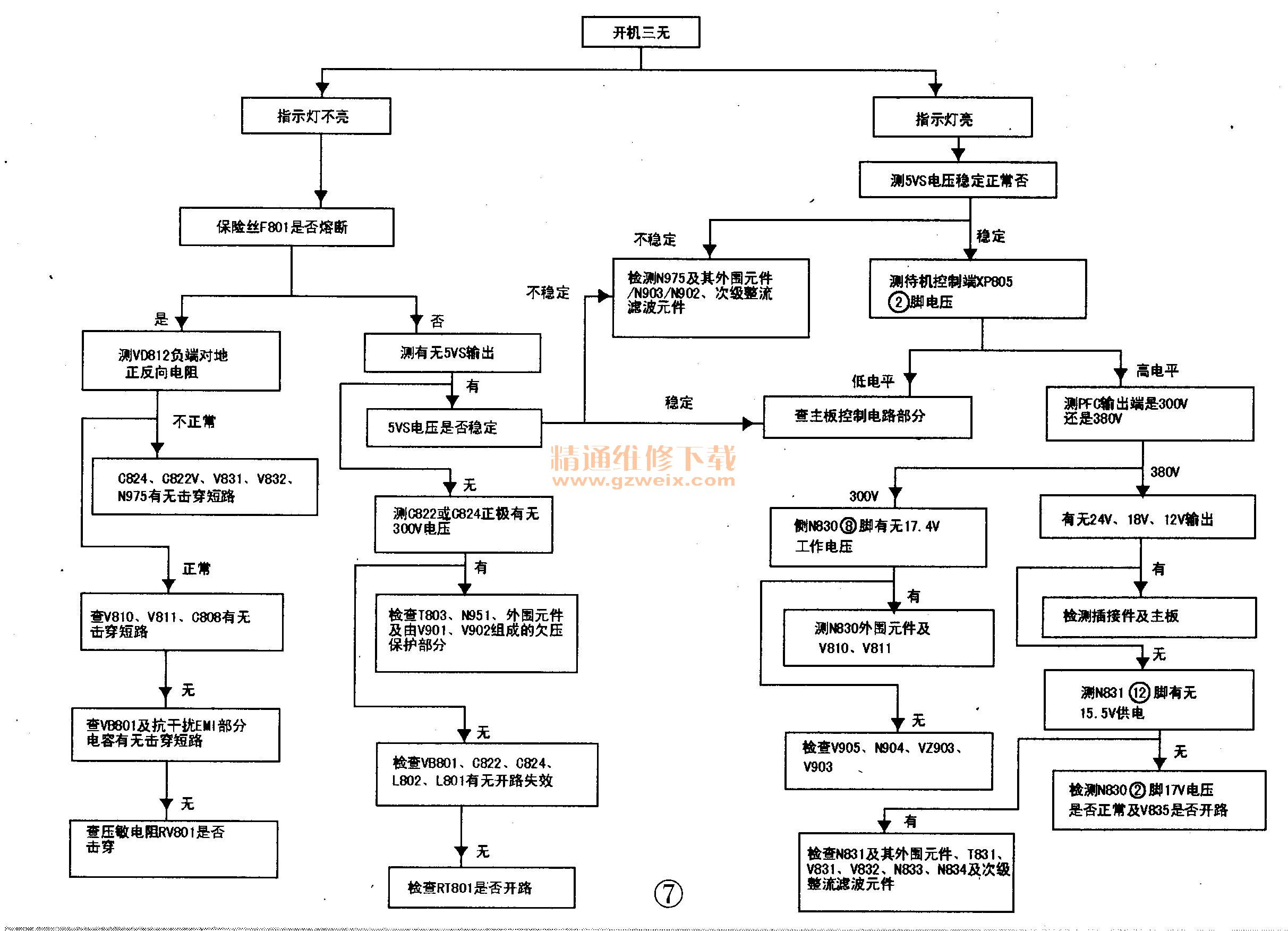

    本电源板如发生故障会造成电视机无正常电压输出或者输出不稳，出现开机三无或者开机保护等故障。我们在检修时可依次根据保险丝有无烧断，测量关键点电压，判断故障点，达到排除故障目的。该电源板故障检修流程图如图7所示。

    1．开机三无，保险丝熔断
    保险丝F801熔断，表明电源板有严重的短路发生，应从以下几方面检查：首先检测交流输入抗干扰（EMI )部分C801、C803、C804、C805、RV801有无短路；其次检查整流桥VB801、电容C808,PFC电压滤波电容C822、C824是否击穿短路；最后检测待机电源块N957(TNY175),PFC功率管V810、V811及主电源功率管V831、V832有无击穿短路。如果N957击穿短路，则需对次级整流滤波元件及负载部分检测有无击穿短路，光耦有无失效开路，可在5VS外加稳定的5V电源判断是否为后级问题，排除后级故障再更换N957，以防止再次损坏N957。另外不要忽视对R909、 VD902、 C902组成的尖峰脉冲吸收回路的检查。如果PFC功率管V810、V811击穿，往往连带其灌流元件及N830一起损坏。

    2.开机三无，保险丝完好，指示灯不亮
    指示灯不亮首先检测5VS是否有输出，如果5VS有输出并送到主板，故障则由主板引起；如果没有输出，则检查C822、C824正端有无300V左右电压，如果无则需要检测RT801和进线抗干扰部分及整流部分是否开路虚爆如果300V左右电压正常，则是待机电压5VS形成部分未正常工作，为了检修直观，可以用发光管串联一个电阻接在5VS输出端进行检测。另外市电欠压检测部分出现故障，也会引起5VS无输出。

    开机指示灯亮说明5VS有输出且已经送到主板，在这种情况下测试5VS稳定，主电源没有输出，则检查主板电路是否发出开机指令，开机控制端为低电平说明故障在主板上；测试待机控制端为高电平V905导通，说明故障在电源板。

    接下来检查PFC电压380V是否正常，只需检测N830⑧脚有无17.4V正常供电。测试供电电压不正常则检测R915 、VD903、C907、N904、V903、VZ903等有无开路变质、击穿漏电。如果17.4V供电正常就要对N830及其周围元件（包括功率管）依次检测。另外不要忽视对PFC检测分压电阻R823、R824、R825、R831、R826的检测，这些电阻变质往往会引起无PFC电压或者PFC电压偏低。如果PFC电压380V正常无主电源输出，重点检测N831、V831、V832、T831组成的LLC主电源部分。测试N831的12脚供电端有无15.5V工作电压、N831供电不正常则检测N830②脚是否为高电平，V835、VD836、R814有无开路。如果供电正常，依次检测N831及其外围元件，还有功率管V831、V832及其灌流部分，T831有无开路失效，次级整流滤波元件有无击穿漏电，稳压控制部分元器件有无变质失效、击穿漏电，即可排除故障。

    ＞＞＞通病故障维修
    故障现象：多台海信LED46K01 P型LED电视，起初开机一切正常，有时不开机但指示灯亮，现在已彻底不开机。

    故障分析：首先要区分是电源部分工作不正常引起的还是主板系统控制部分未能正常工作引起。拆机后接通电源，测试5VS正常稳定，背光供电24V、伴音18V及主板供电12V均无输出；测试V905 c极电压为0.2V，说明主板已发出开机指令，故障在电源板。测试PFC滤波电容C824、C822正端电压为300V左右，说明PFC电路没工作。测试N830⑧脚供电端为10V左右，远低于正常电压17V，该电压是由T803的④-⑤绕组产生的感应电压经电阻R915限流、VD903整流、C907滤波形成的20V左右电压，受待机电压控制后经过V903、VZ903稳压后供给N830 ,N830工作产生正常的380V PFC电压，随后主电源部分才会正常工作，输出24V、18V、12V电压。经测试V903的c极电压与正常的20V电压相比严重偏低，于是重点检查20V形成部分，测限流电阻R915正常。代换C907后．电压恢复到20V正常值，顺利开机，故障排除。
