三、升级异常故障处理
故障现象1：接通电源后，电源指示红灯不亮。
分析调试：该故障常见原因为＋12V供电异常，或主板上的电源变换电路有问题。该主板的电压变换电路较简单，如图12所示，一是以AIC2565 （U5、3A降压DC/DC转换器，最高输入电压为23V）为中心的DC/DC变换电路，将输入的＋12V电压降压成＋5V，供给遥控、按键及后级稳压电路；二是以低压差稳压块1084 （U1）为中心的稳压电路，将＋5V电压稳压成＋3.3V，供给单芯片中的CPU系统。

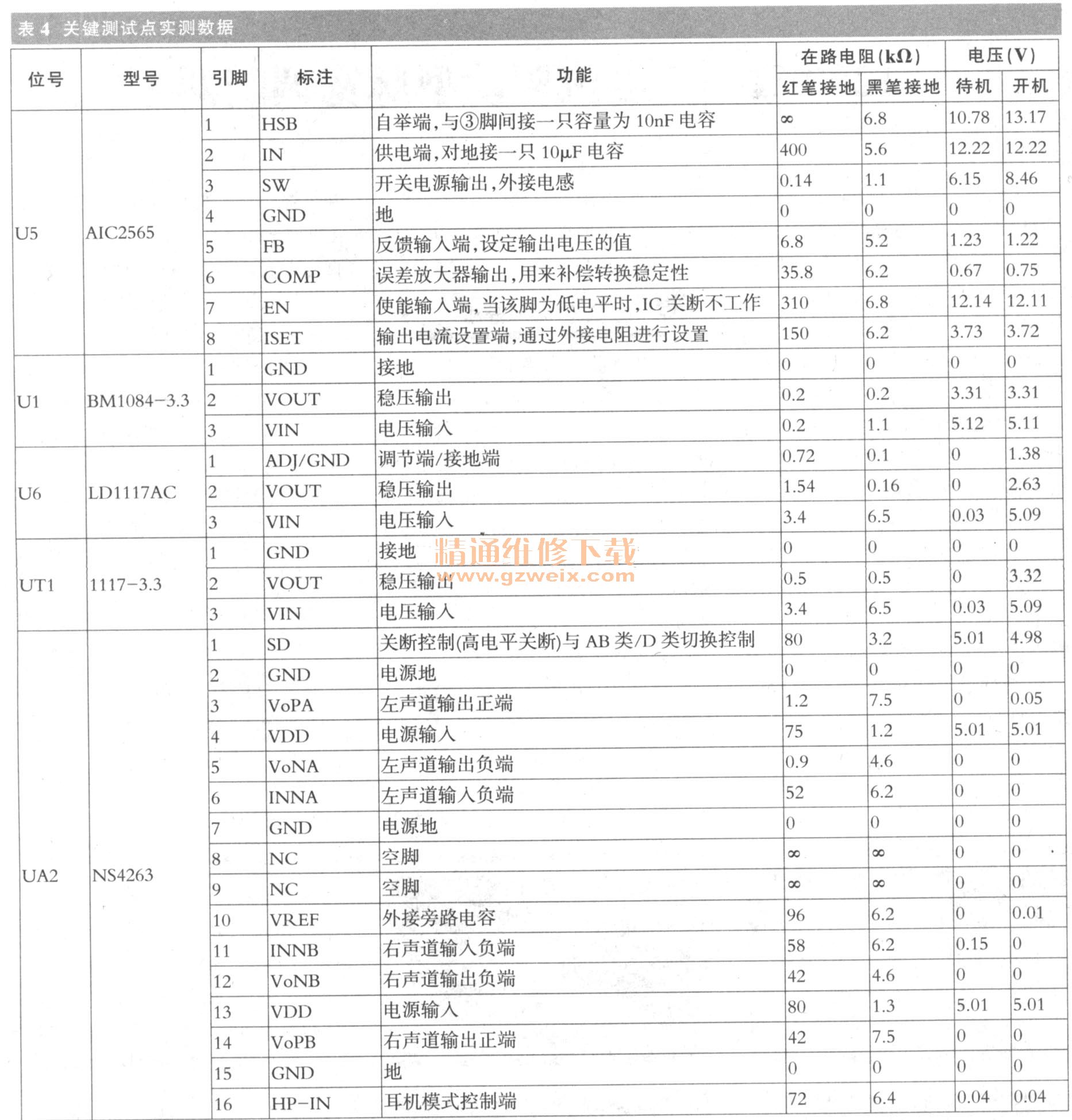

实修时，先检查输入的＋12V电压是否正常，然后再检查＋5V、＋3.3V电压形成电路。为便于检修，特附上该板关键测试点的实测数据，见表4，供参考。
故障现象2：二次开机后，指示灯亮，但遥控失灵。
分析调试：对于市售的万能主板而言，若配用遥控器不同，其升级程序一般也不相同，只有写入正确的程序数据，遥控器才起作用。若遥控失灵，但用按键可二次开机，则表明升级程序为该型板所配其他遥控器的程序；若遥控、按键均不能二次开机，则表明原升级未成功，或所升级的程序并非该主板对应的升级数据。
总之，遇此故障时，均需根据遥控器、主板与液晶屏型号选择正确的升级数据文件，再按上述方法进行升级。

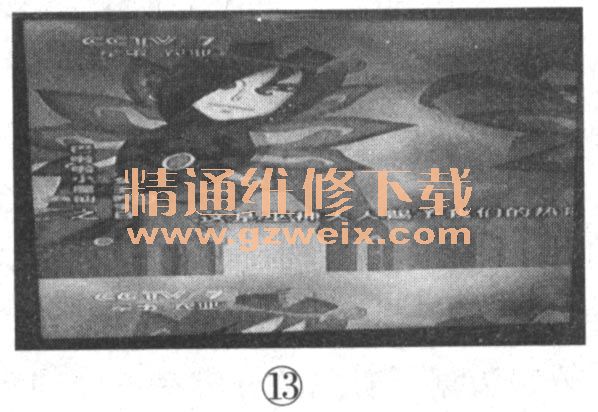

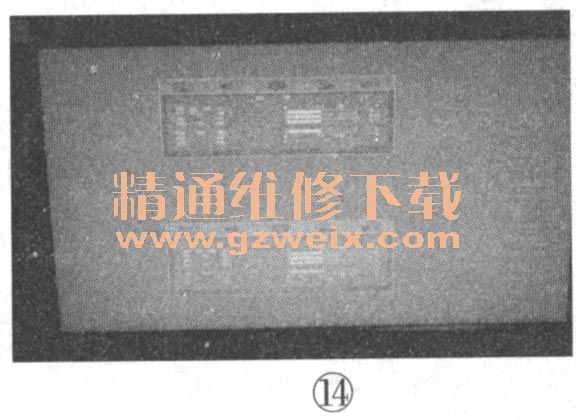

故障现象3：二次开机后，菜单或图像的中心异常，或屏上出现几幅分开的画面，如图13、14所示。
分析调试：本故障原因为升级数据所对应的分辨率与该液晶屏的分辨率不一致，重新选择正确的升级数据即可。
另外，若升级数据与液晶屏不对应还会出现黑屏或满屏竖彩条（如图15所示）等故障。
故障现象4：二次开机后，图像行、场幅正常，但彩色异常，如图16所示。
分析调试：此故障现象说明原升级数据所对应的分辨率正确，但LVDS的格式（主要有JEIDA与VESA格式之分）不正确，或屏的彩色度（有6bit、 8bit 、10bit之分）不相同。这时可先进入总线对屏参数进行调整，看图像彩色能否正常，如始终调不正常，则重新选择升级数据进行升级。
该主板的总线进入方法如下：先按遥控器上的菜单键，待出现菜单后，再依次按数字键“1、1、4、7”即可。进入总线后，屏上会出现工厂调试菜单，并选中“PANEL CONFIG”一项，如图17所示，按方向右键打开，进入屏参调节页，如图18所示，找到第一项“LVDS MAP”，按遥控器上的左右方向键修改其数据，观察图像彩色能否正常。调试完成后，按遥控上的“退出”键即可退出总线调试状态。
