（6）先找到主板上的J1焊点（程序存储器U14的右上角），如图17所示，然后接通电视机电源，用导线短接J1的两个焊点这时就会在图11所示的升级界面的右下窗贝出现如图18所示字符。

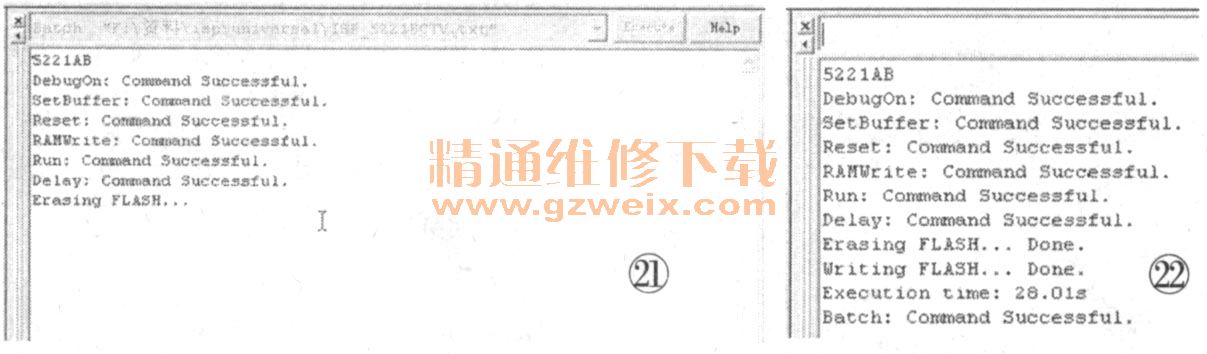

（7）点击图11所示的升级界面任务栏中的“Commands”，在其下拉菜单中找到“Batch”一项并打开，这时会弹出一个升级程序文件的路径查找框，如图19所示，找到在前面步骤中修改过的…isp\univer-sal\ISP 5221BCTV.tx：文件并打开，如图20所示，这时系统开始自动升级，会在图18所示框内出现相关升级过程信息，如图21所示，约30s后（与电脑的运行快慢有关），会显示升级总用时间及“Batch CommandSuccessful”字符，如图22所示，这表明升级结束，接下来关断电视机电源再上电开机即可。

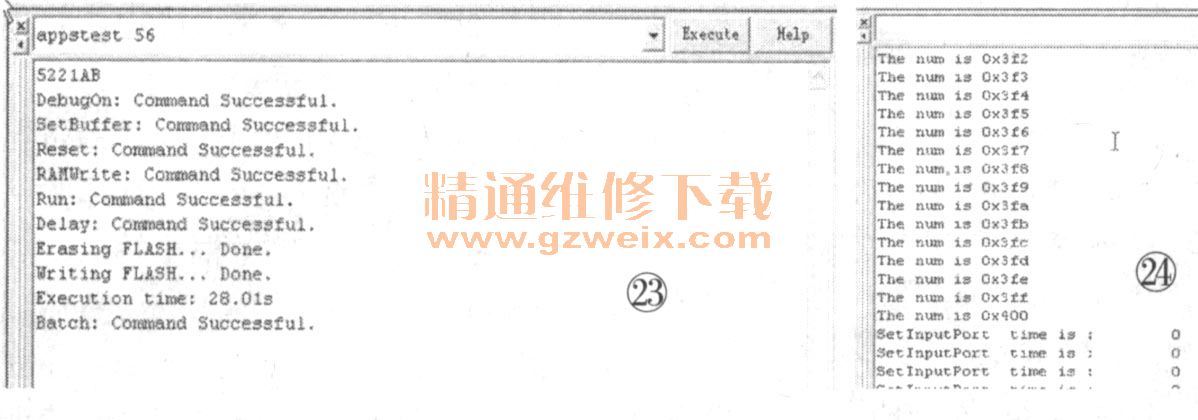

    建议在重新开启电视机后进行清空EEPROM的操作，具体方法是：在图22的上侧方框中输入字符it appstest 56”，如图23所示，然后点击“Execute”按钮。当出现“The numis 0x400”字符时，如图24所示，表明清空EEPROM的过程已结束，这时关机后再重新开机，就能回到TV下的1频道状态。

    四、常见故障检修
    例1：一台8TG5机芯液晶彩电，不开机。
    分析检修：首先检查供电电路，测得AP4435M的⑤～⑧脚的输出电压为12V（参见图6），远高于正常值5V，怀疑由AIC1578CS＋AP4435M组成的DC/DC转换电路有问题。代换AIC1578CS后试机，AP4435M的⑤～⑧脚的输出电压恢复正常，但仍不开机。分析认为，可能是由于5V主电压大幅升高造成由此供电的IC连带损坏，最后更换U11（PI5V330Q）、U12（PI5V330Q）、U1（VPC3230D）后故障排除。

    例2：一台8TG3机芯液晶彩电，不开机。
    分析检修：根据故障现象分析，应是输入的＋12V电压或主板上的电压变换电路有问题。参见图6，测得电感FB22一端的电压只有1.2V，而保险管F2输入端的12V电压正常；测FB22一端对地阻值，并无短路现象；测U24的⑥脚电压为12V，明显异常（正常值约为6.5V），怀疑U24损坏，换新后，FB22一端的电压仍为1.2V。继续检查该DC/DC转换电路，发现U26内部击穿，换新后故障依旧。
    分析认为，该DC/DC转换电路的输出电压应与U24的④脚反馈电压有关，于是仔细检查该脚外围电路，发现安装在主板背面的电阻R216已开路，换新后故障排除。
    【提示】实修中发现，在8TG机芯中，若由U24、U26等元件组成的DC/DC转换电路损坏，通常会使其输出＋5V主电压升到＋12V，对于8TG3机芯，极易连带损坏U14（AT49BV002AT）、U16  （24C16）、U13 （gm5221）等元件；对于8TG5/8TG6机芯，极易连带损坏U11（PI5V330Q）、U12  （PI5V330Q）、U1（VPC3230D）、U19  （24C16）、U20（24C16）等元件。

    例3：一台8TG3机芯液晶彩电，黑屏。
    分析检修：参见图6，测得上屏电压控制管U17的⑤～⑧脚电压为0V，其供电输入端①、②脚电压为11.8V，其控制脚②、④脚电压也为1，1.8V，看来故障出在前级控制电路中。

    二次开机后，CPU的67脚输出3.3V高电平，经Q7倒相后控制U17。现测得Q7的基极电压为3.3V，但集电极电压却为11.8V，这说明Q3未工作，代换Q3试机，故障排除。
    例4:一台8TG5机芯液晶彩电，图像上出现水印干扰条纹。
    分析检修：分别输入AV和YPrPb信号试机，图像上均有水印干扰条纹，这说明故障部位在图像处理的共同部位。工作时，试用手按压魔画处理芯片IC9701（L003）时，图像上的条纹有变化，怀疑IC9701引脚有虚焊现象。对IC9701各个引脚补焊一遍后试机，故障排除。

    例5：一台8TG6机芯液晶彩电，图像边缘有黑点干扰。
    分析检修：根据故障现象分析，怀疑图像处理电路不良，先后更换了FL2300， VPC3230D及HY57V643220CT-6 （SDRM）后均无效，最后更换FLASH存储器（AT49BV002AT， U14）后故障排除。
    此故障也可进入工厂模式，翻到“EEPROM”一页，将“PAGE”的值由“0”改为“3”将“INDEX”的值由“0”改为“11"，将“VALUE”的值由“0”改为“4" （8TG3机芯改为2），然后把光标移到“SAVE”处交流关机即可。

    例6：一台8TG5机芯液晶彩电，自动搜台功能异常。
    分析检修：试机发现，该机在选择自动搜台功能并输入密码后反应很慢，并且在搜台过程中，台标一直为“0”不变化。
    根据反应很慢这一特点，应是CPU电路有问题，再结合搜台不变号这一现象，估计CPU有问题，识别不到同步信号。该机CPU集成在gm5221中。试机发现，gm5221发热较快，怀疑gm5221损坏，更换后试机，故障排除。
    下面附上该机芯主板的常见故障及检修，见表3，供实修时参考。
