三星液晶彩电采用的BN44-00260A电源板，型号全称为：H32HD-9SS BN44-00260A。是集开关电源与背光灯逆变器于一体的二合一板。其中开关电源部分集成电路采用ICE3BIK0665J＋FAN7530组合方案，输出＋5VS、＋5VM、＋12V电压；背光灯驱动电路采用SEM2006。型号为H32F1-9SS BN44-00261A型电源板，电路结构与其基本相同，可参照代换维修。

    该板比较有特色：1．与灯管的连接没有采用传统的两芯插口，而是通过4孔连接器插入。所以电源板上只有一个3芯市电接口及一个30芯去主板的接口，非常简洁；2．背光功放管采用PFC380V电压供电而非传统的24V低压供电，所以主电源功率可以比较小，开关变压器及次级滤波电解都比较小巧。

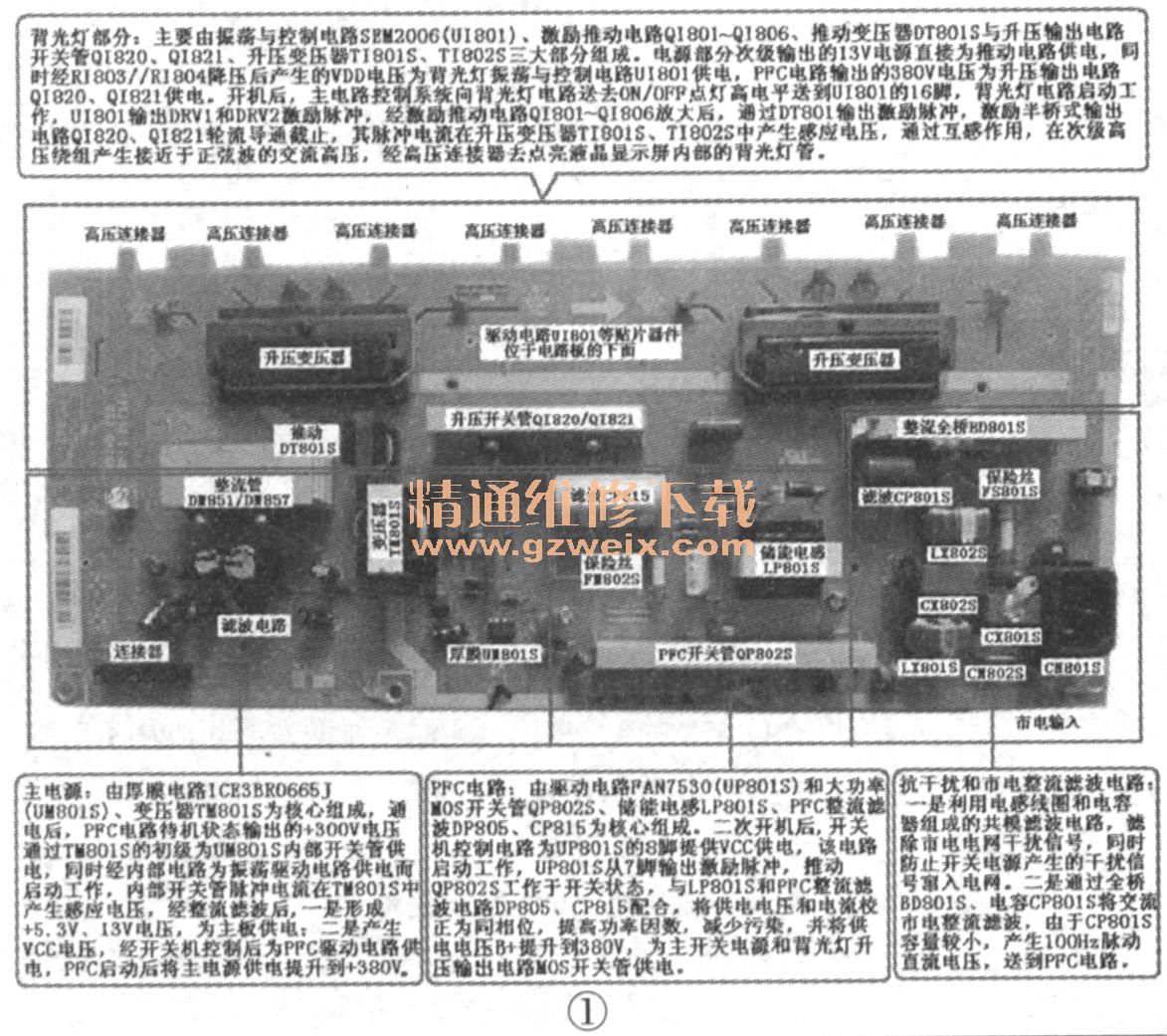

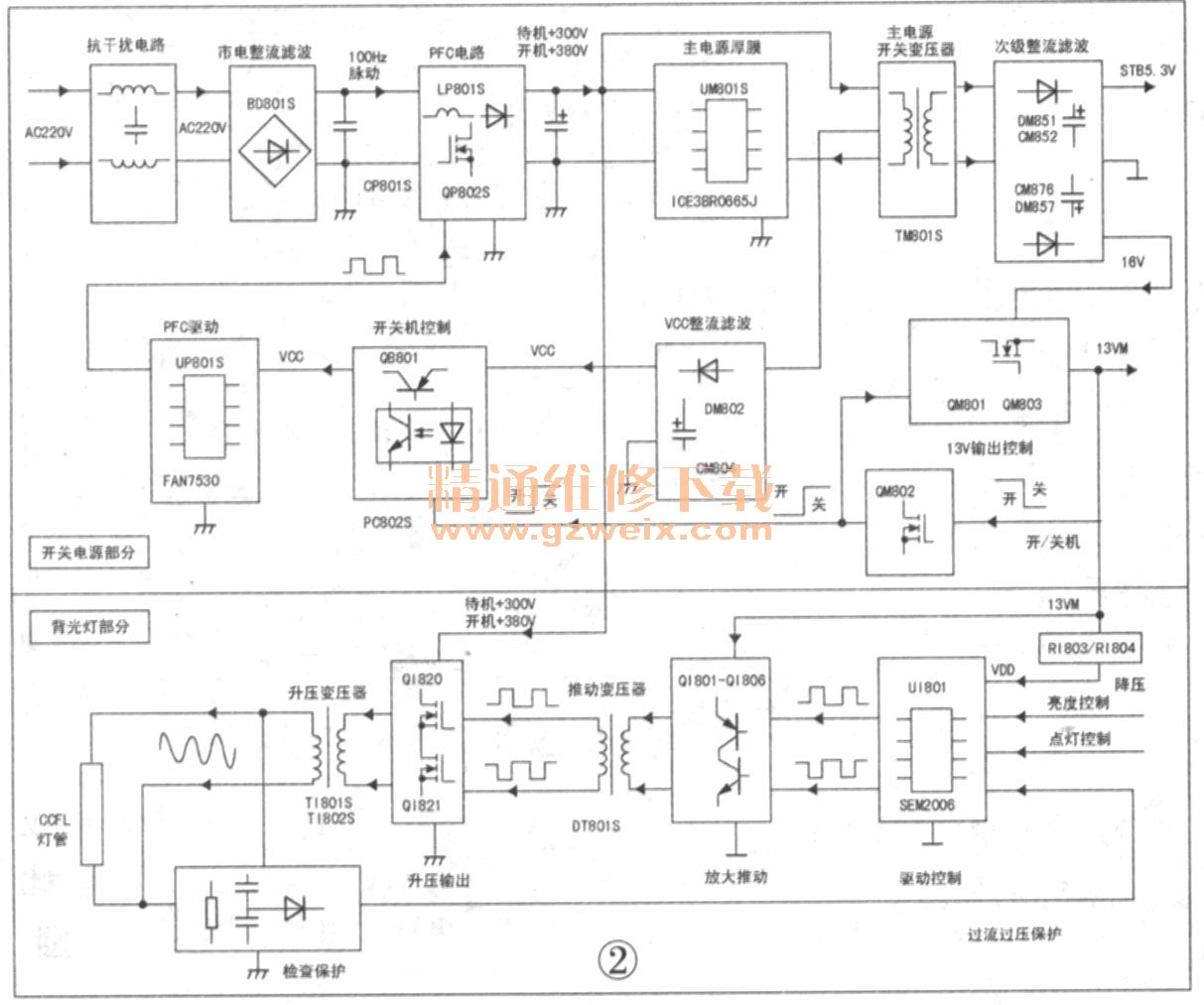

    三星BN44-00260A电源＋背光灯二合一板应用于三星LA32B450C4H,LC32B457C6H、LA32B460B2等液晶彩电中，该二合一板实物图解见图1所示，电路组成框图见图2所示。

    一、电源电路工作原理
    三星BN44-00260A电源＋背光灯二合一板的开关电源由三部分组成：一是由驱动电路FAN7530 （UP801S ）和大功率MOs开关管QP802S、储能电感LP801S、PFC整流滤波DP805、CP815为核心组成的PFC电路，将供电电压提升到＋380V，为主电源和背光灯升压输出电路供电；二是由厚膜电路ICE3BR0665J （UM801S ）、变压器TM801 S为核心组成的主电源，将＋380V转换为＋5.3V, 13V电压，为主板和背光灯驱动控制电路供电。
    1.PFC功率因数校正电路
    三星BN44-00260A电源＋背光灯二合一板中的有源功率因数校正电路如图3所示，其中UP801 S功率因数校正控制器采用FAN7530，与大功率场效应开关管QP802S和变压器储能电感LP801S、整流滤波电路DP805、CP815等外部元件，组成并联型PFC功率因数校正电路。遥控开机后启动工作，将市电整流滤波后产生的100Hz脉动300V电压校正，输出＋380V的PFC电压，待机时PFC电路未启动，输出电压为＋300V。

    （1）FAN7530简介

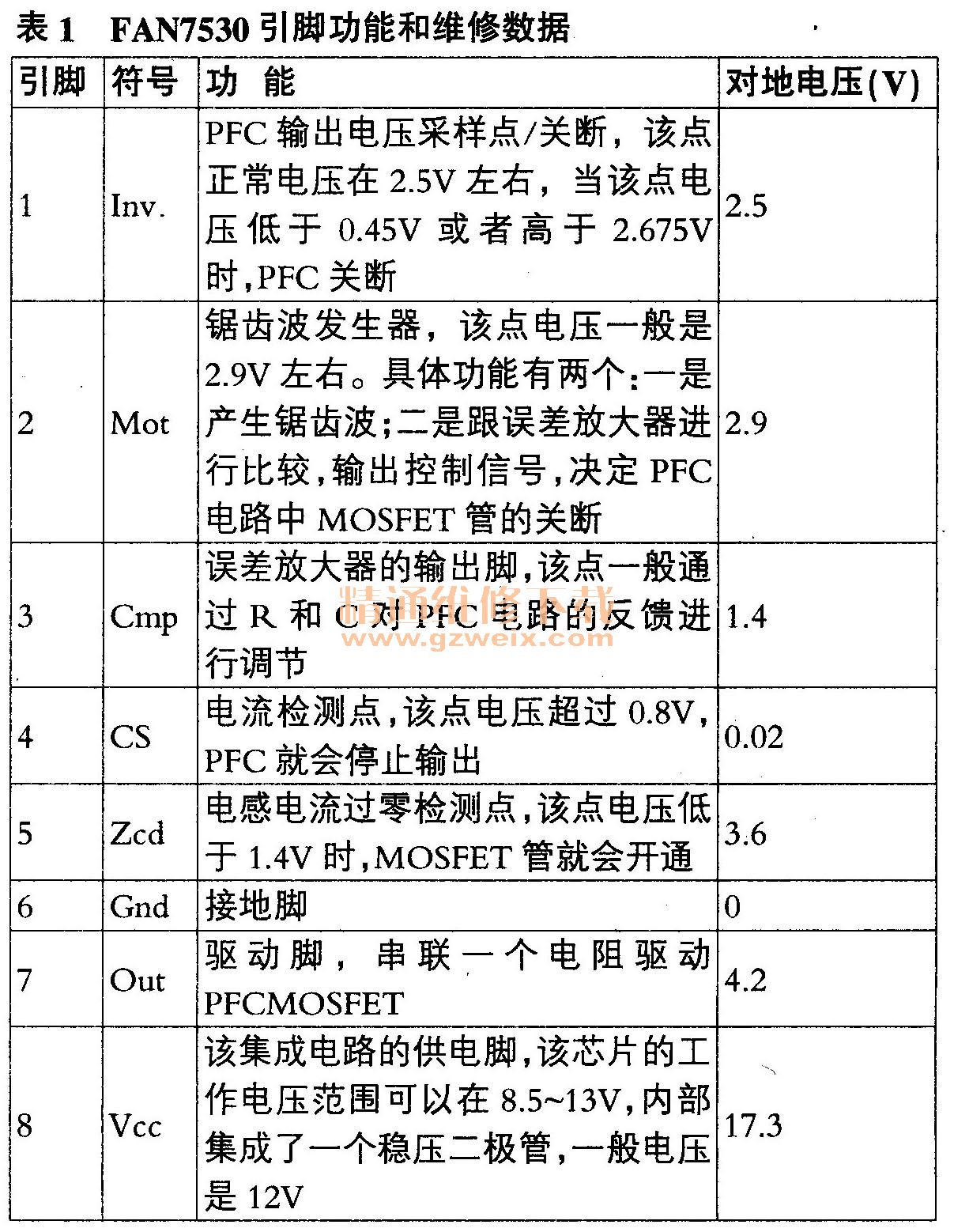

    FAN7530是飞兆公司开发的PFC功率因数校正电路专用集成电路，该芯片的工作频率是变化的，本电源设定的最低工作频率是27kHz。 FAN7530引脚功能和对地电压见表1。

    （2）启动校正过程
    AC220V市电电压经熔断器FS801S输入到电源板，先经由CX801 S 、LX801 S、CY801 S、CY802S 、CX802S、LX802S组成的两级滤波电路滤除市电中的高频干扰脉冲，并防止电视机内部产生的脉冲污染市电电网后，再经BD801S全桥整流、CP801 S滤波后，产生100Hz脉动电压，该电压送往PFC功率因数校正电路，经储能电感LP801S的一次绕组加到开关管QP802S的D极。
    二次开机后，开关机控制电路为UP801 S的⑧脚提供VCC供电，该电路启动工作，UP801S从⑦脚输出激励脉冲，推动QP802S工作于开关状态。QP802S导通时，CP801S两端100Hz脉动电压流经LP801S的一次绕组、QP802S的D-S极、RP820到地，在LP801S两端产生左正、右负的电动势，在LP801S中储能；QP802S截止时，LP801S通过自感产生左负、右正的电动势，该电动势通过DP805、CP815构成导通回路在CP815两端产生380V左右电压，为主电源和背光灯升压电路供电，这样经过该电路的控制，将供电电压和电流校正为同相提高功率因数，减少污并将供电电压B＋提升到380V，为主开关电源和背光灯升压输出电路MOs开关管供电。

    （3）稳压控制过程
    稳压控制电路由取样电阻和FAN7530（UP801 S）等元器件构成当市电升高等原因引起PFC电路输出电压升高后，CP815两端升高的电压通过RP809～RP813、 RP814、压后获取的PFC取样电压，为UP801S的①脚提供的取样电压升高，经它内部的误差放大器放大后使IUP801 S的⑦脚输出的激励脉冲的占空比减小开关管QP802S导通时间缩短，LP801S存储能量减小，输出电压下降到设置值。反之，稳压控制过程相反。

    （4）过流保护电路
    UP801 S的④脚为电流检测输入端，对MOSFET开关管QP802S的源极电阻RP820两端电压进行检测。RP820两端的电压降反映了PFC电路电流的大，当MOSFET开关管QP802S电流过大时，R1P820两端的电压降随之增大，UP801 S的④脚电压超过0.8V, PFC就会停止输出。
    2．电源电路
    三星BN44-00260A电源＋背光灯二合一板的主电源电路见图4所示，主电源由厚膜电路ICE3BR0665J（UM801 S ）、变压器TM801 S、稳压控制电路UM851、PC801 S为核心组成，一是形成＋5.3V、13V电压，为主板和背光灯驱动电路供电；二是产生VCC电压，经开关机控制后为PFC驱动电路供电，PFC启动后将主电源供电提升到＋380V。
