四、VSUS/VDA电源电路
    1. VSUS电路
    该电路主要由T201、 Z201组成，相关电路见图5。Z201型号是SSC9512，其各脚功能如下：①脚：VCC供电电压检测端，实测2.7V；②脚：供电端VCC，实测15V；③脚：稳压反馈输入端，实测3V；④脚：接地；⑤脚：软启动端，实测4V；⑥脚：过流检测输入端，0.4Vp-r正弦波，周期1.2μs；⑦脚：谐振电流检测输入端，0.6V p-p正弦波，周期1.2μs；⑧脚：驱动电路用电源，5VP方波输出，周期12p；⑨脚：基准电压输出端，实测；10V； ⑩脚：接地脚；11脚：下管驱动输出端，10VP方波，周期12μs；12脚：空脚；13脚：上管驱动供电，400VP方波，周期12μs ；14脚：上管与下管的串联中点，400VP方波，周期12μs；15脚：上管驱动输出端，400VP方波，周期12μs；16脚：空脚。

    PC202是VSUS电源接通的控制光祸。STB5V电源电压加到PC202的①脚【内部发光管的正极）、P板微处理器11脚输出VSUS电源，低电平指令加到PC202的②脚（发光管的负极），发光管发光，③脚输出高电平加到Q201的b极。来自待机电源的16V电源电压加到Q201的c极，当其b极为高电平时Q201导通，从e极输出15V电源电压加到Z201的②脚为其供电，Z201内部开始振荡，从11脚输出下管Q203驱动脉冲，从15脚输出上管Q202驱动脉冲。Q202\Q203组成半桥式输出电路，T201的初级线圈与C214串联组成LC串联谐振电路。Z201⑨脚输出的10V电源电压经D204向C206充电，在C206上得到悬浮的偏置电压加到Z201的13脚，为上管Q202驱动电路提供浮动的偏置电压。不管Q202、 Q203中点电压如何突升突降（实测在0V～400VP间变化），确保Z201的13脚恒比14脚高10V、13脚的VB电压作为Z201内部15脚驱动输出的电源电压，确保15脚输出的正脉冲比14脚高10V、15脚输出的10VP的正驱动脉冲加到Q202的G-S极间，使Q202能可靠地导通和关断。
    当Z201的11脚输出10VP的正驱动脉冲加到下管Q203的G -S极间时，Q203导通，Q203的D极，即Q202、 Q203的中点电压为0V，此时Z201的⑨脚10V电压经R208、D204、C206、Q203到地。上述充电电流给C206充上的下正上负的10V电压加到Z201的13脚，为Z201内部的上管偏置电路供电。
    当Q203截止、Q202导通时，Q202 D极的PFC390V电压会出现在Q202的S极，即Q202、 Q203的中点上，此时这个中点电压由0V上跳到390V，即Z201的14脚VS端电压由0V上跳到390V，由于C206的容量足够大（1μF），再加上电路转换开关的转换频率很快，故14脚电压将维持在较高电压，此时将通过C206使13脚电压由10v叠加上此高压，故14脚在电路的作用常称作“浮地”。13脚相对14脚来讲，13脚电压永远高出10V，故上管的驱动也叫“高边驱动”。
    Z201内部的逻辑电路保证11脚和15脚输出的两路驱动脉冲相位差180°，即当11脚输出正的10VP驱动脉冲时，15脚不输出驱动脉冲；而当15脚输出正的驱动脉冲时，11脚不输出，所以Q202、Q203是交替、轮流的导通，以防止Z201的11脚、15脚同时输出正的驱动脉冲。如果Q202、 Q203同时导通，PFC电压将通过Q202、Q203短路到地，强大的短路电流会瞬间烧坏Q202、Q203。
    当Q202导通时，390V的PFC电压通过导通的Q202→T201的⑤-③绕组→T202的⑤-③绕组→C214→到地。上述电流给C214充电，直至C214上的电压上升到390V。该电流流过T201、T202的初级绕组时，在T201、 T202的次级产生感应电压，经过二极管整流得到VSUS、 VDA电压，输出到屏幕扫描电路。
    当Q202截止时，Q203导通， C214放电。放电电路如下：C214的上端→T202的初级③-⑤绕组→T201的初级③-⑤绕组→Q203的D极→Q203的S极→地→C214的下端。上述放电电流流过T201、T202的初级绕组，在次级绕组产生感应电压，经二极管RC231、PC233、 RC232及电容C232、C233、C251整流滤波后得到平滑的VSUS、 VDA电压，供屏电路工作。
    VSUS电压的稳压反馈电路：Z231是误差放大器，PC201是误差电压隔离传输光祸。R235、R236、R237、R239、VR251、R240组成VSUS分压电路，R240上端分得的取样电压加到误差放大器Z231的输入端，经放大后从Z231的负极输出稳压反馈电压，加到PC201的②脚，PC201反馈信号控制Z201反馈端③脚的电压，达到稳定VSUS输出电压的作用。
    来自A板微处理器的VSUS电压调节指令S0、S1、分别控制Q232、Q231是否导通，从而微调整Z231输入端到地的电压，达到调节VSUS输出电压高低的目的。在开机状态下，可利用遥控器进入菜单，调节VSUS输出电压的高低，这样就不必打开电视机后壳调节了，，为维修和调整电视机带来了极大的便利。
    VSUS输出端的电压，经过R249、R250、R251、R252分压加到P板微处理器的①脚，微处理器据此检测在开机瞬间VSUS输出电压是否正常。如果在开机后微处理器的①脚没有收到VSUS电压，则马上进入保护关机状态，让面板红灯闪烁四次。

    2. VDA电路
    VDA电源电路（见图5）:VDA电源电路由振荡芯片Z251、储能电感L251、开关管Q252组成。Z251的型号是KA3843，各脚功能为：①脚：补偿端，误差放太器输出，可用于稳压环路补偿；②脚：稳压反馈，误差放大器负输入端，输入误差取样电压；③脚：电流过流取样端，开关管S极电流取样输入该管，用于开关管过流保护；④脚：RT/CT，该脚外接RT电阻到基准电压，该脚外接CT到地；⑤脚：接地；⑥脚：驱动输出；⑦脚：供电脚；⑧脚：基准电压输出。
    T201次级的⑨-⑩-11线圈、T202次级⑨-⑩-⑧线圈产生的感应电压，经RC232整流、C251滤波得到稳压前的VDA电压，Z251、L251、Q252、RC251组成VDA电压的升压电路。15VC电压加到Z251的⑦脚VCC端供电，⑧脚输出5V基准电压为其他电路供电。从⑥脚输出的调宽PWM驱动方波加到Q252的G极，Q252周期性地导通与截止，脉冲电流流过L251产生的感应电压经过RC251整流、C262/C263滤波得到标准VDD（为方便叫，后面内容仍叫作VDA）电压，输出给C板，从PDP屏幕发光显示图像。
    VDA电压的稳压电路：RC251负极输出的VDA电压经R262、R263、VR261、R264分压取样。在R264上端分得的取样电压加到Z251的②脚反馈端进行稳压调节VDA电压。开关管Q252的S极接有电流取样电阻R261，把S极电流转化成电压加到Z251的③脚。当开关管过流时，③脚电压升高，引发过流保护，关断⑥脚输出的驱动脉冲。Z251的④脚外接RC振荡元件。
    RC251负极输出的VDA电压，经过R266分压加到P板微处理器的②脚，用于在开机瞬间检测VDA电压是否输出正常。如果检测到不正常，则马上进入保护关机状态，并让面板灯闪4下。
    Z251各脚电压：①脚：2.4V；②脚：2.4V ；③脚：0.4Vp-p的正向锯齿波电压，周期：7μs；④脚：1.7Vp-p的正向锯齿波电压，周期：7μs。 （3）:0V；⑥脚：输出15VP的正向驱动脉冲；⑦脚：15V；⑧脚：5V。
    交流电源检测电路：当市电的电压很低时，为维持开关电源输出的PFC电压不变，开关管的导通宽度会自动调节到很宽的状态，即开关管的电流很大，此时很容易烧坏开关管，因此当检测到市电电压很低时，应当关机保护。AC检测电路就是为达到这一目的。

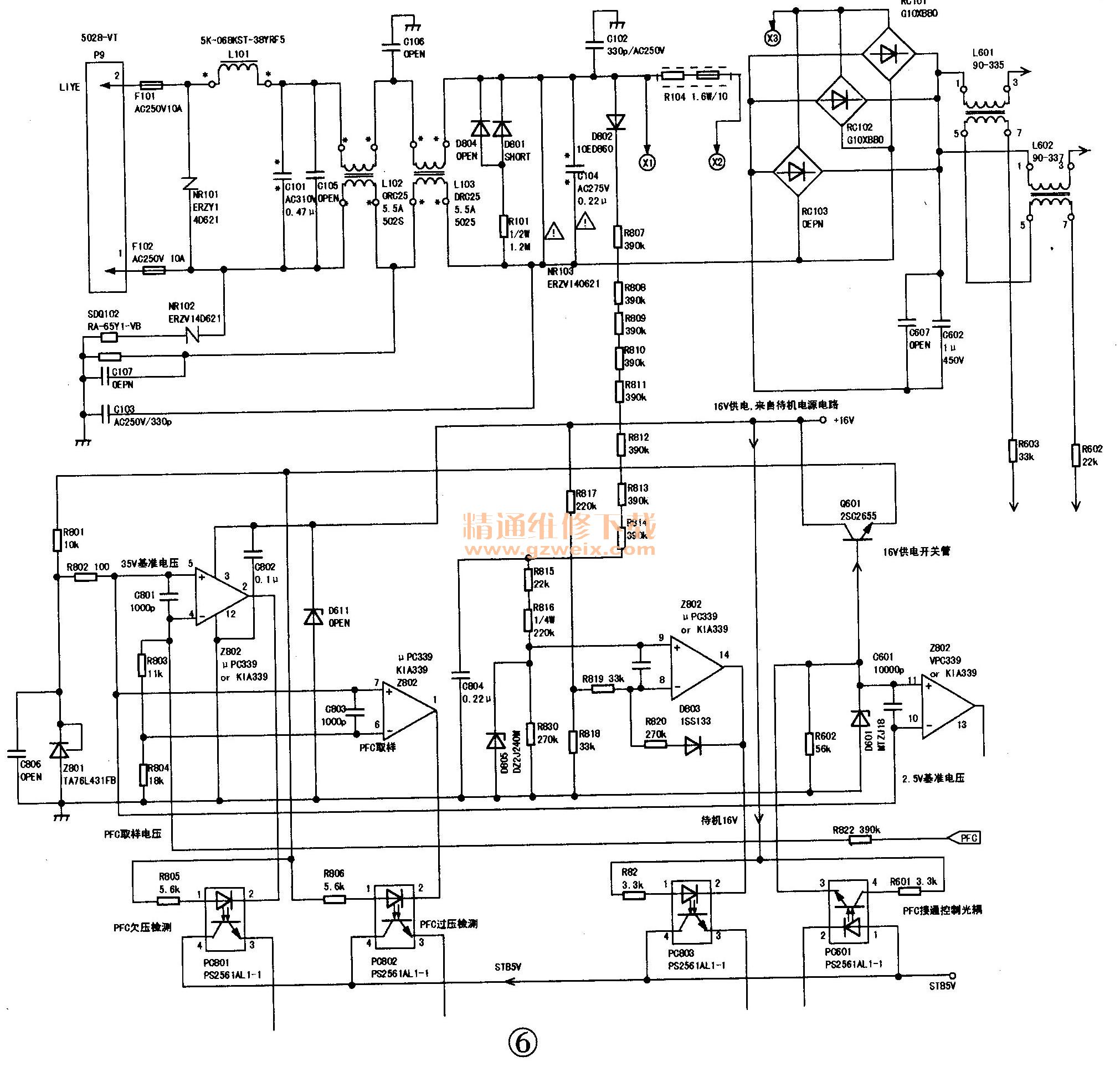

AC检测由Z802的⑧、⑨、14脚间运放完成（见图6）。输入的交流220V电压经D802整流、R807～R814降压、C804滤波得到直流电压，再经R815、R816、R830分压及D805稳压，在Z802负输入端⑧脚得到9V电压；来自待机电源的16V电压，经R817、R818分压，加在Z802正输入端⑨脚2V电压，因为运放的负端大于正端电压，因此，运放输出端14脚为低电平0V，使光祸PC803内部发光管发光，光敏三极管导通，其C极（③脚）输出高电平5V加到Z701的27脚。这里要说明一下，27脚是高电平时，AC检测电路工作正常。当市电220V电压降低很严重时，经D802整流、C804滤波加到Z802负端⑧脚电压低于正端⑨脚的电压，此时输出端14脚变成高电平5V，光祸PC803截止，微处理器的27脚为0V，就会让P板进入保护关机状态，除STBT5V输出电压正常外，其余各路输出电压降为0V。

    PFC欠压检测电路：由Z802的④、⑤、②脚组成。
    PFC输出的电压390V，经图6的分压取样电路取样，加到Z802的负端④脚（正常值是3.5V）；来自待机电源电路的15V供电，经R801、 Z801稳压电路产生2.5V基准电压，加到Z802的正端⑤脚，此时④脚电压高于⑤脚，因此②脚输出0V加到PC801的②脚，光敏三极管导通，③脚输出5V高电平加到微处理器Z701的20脚，也就是说当PFC输出电压正常时，加到Z701的20脚是高电平5V，此时P板正常工作。当PFC输出电压偏低时，经分压取样后加到Z802④脚的电压低于⑤脚的2.5V基准电压，②脚输出高电平，PC801截止，加到微处理器20脚的电压是0V，微处理器判断PFC输出电压异常，进入保护关机状态。
    PFC过压检测电路：由Z802的⑥、⑦、①脚内部的运放组成。⑦脚正端加的是2.5V基准电压，⑥脚负端加的是PFC取样电压，当PFC输出的390V电压正常时，加在⑥脚的取样电压是2V，因为负端⑥脚的取样电压低于⑦脚正端2.5V基准电压，因此输出端①脚为高电平14V，加到光祸PC802的②脚，PC802截止，其③脚输出0V，加到微处理器的24脚，即当PFC电压输出正常时，加在微处理器的24脚是0V，微处理器由此判断PFC输出电压正常。
    当PFC输出电压明显高于390V时．经取样后加到Z802⑥脚的电压会高于⑦脚的2.5V基准电压，此时运放①脚输出低电平0V加到光祸PC802的②脚，PC802导通，③脚输出5V的高电平加到微处理器的⑧脚，微处理器由此判断PFC输出电压异常升高，进入保护关机状态，发出指令让面板上的红灯闪4下。
    Z802是四比较器电路，型号是很普及的LM339，正常工作时，各脚的电压：①脚：14V；②脚：0V；③脚：16V；④脚3.5V；⑤脚：2.5V；⑥脚：2V；⑦脚：2.5V；⑧脚：9V；⑨脚：2V；⑩脚：2.5V；11脚：15V；12脚：0V；13脚：1AV；14脚：0V。
