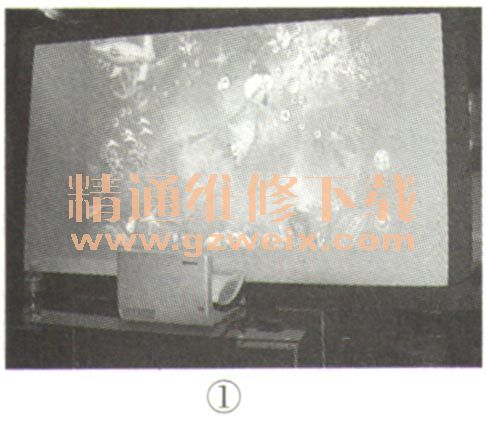

激光电视(LASER TV)主要由激光发光器和屏幕组成,如图1所示。由于采用激光作为电视的背光源,激光电视的整体可做得较薄,适合家庭使用。另外,激光电视还克服了人眼长时间观看普通彩电所造成的不适感,并且对人眼没有辐射。
一、激光电视显像原理简介

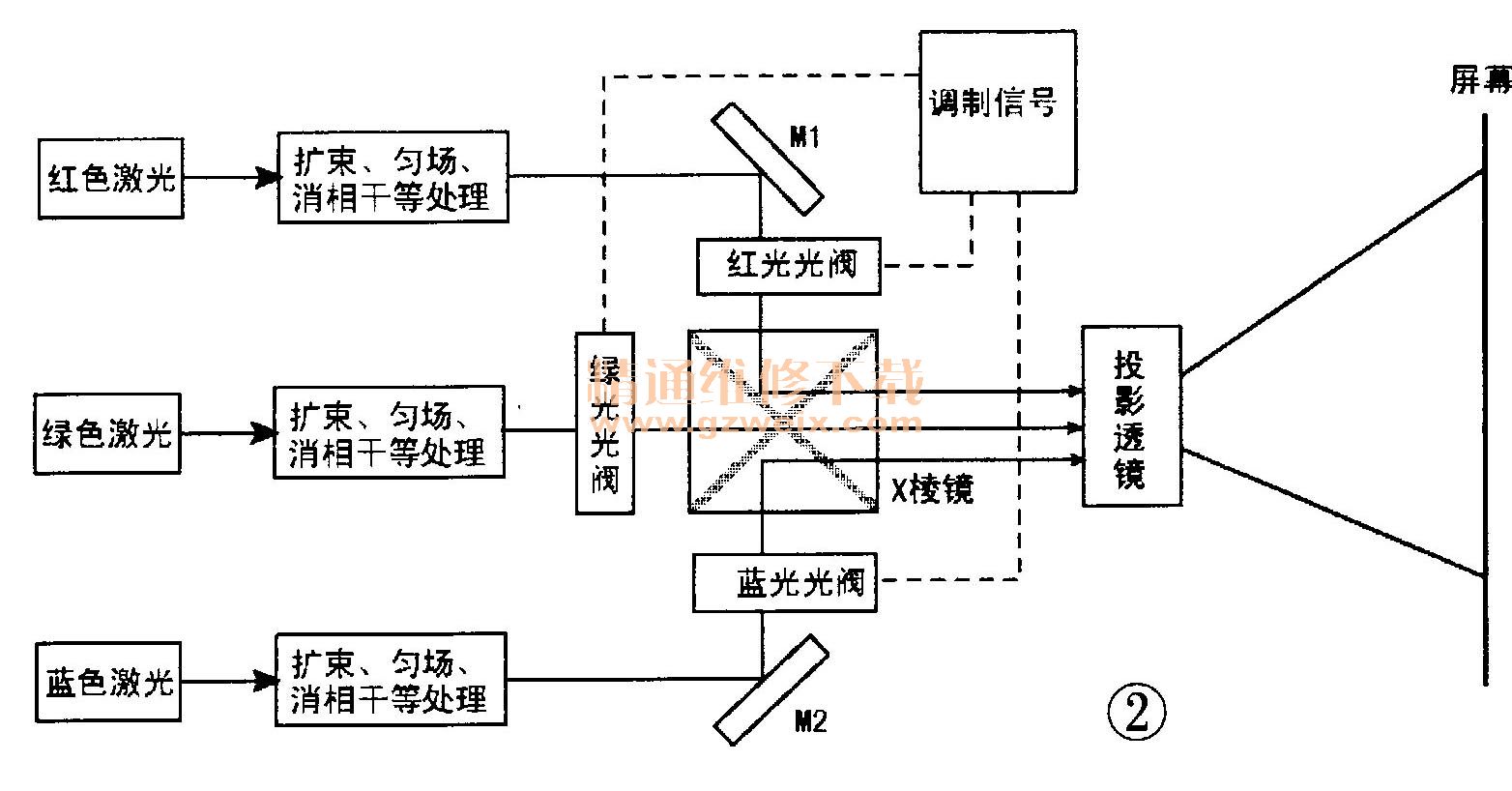

激光显示系统主要由三基色激光光源、光学引擎和屏幕三部分组成,如图2所示。光学引擎则主要由红绿蓝三色光阀、合束X棱镜、投影镜头和驱动光阀组成,光阀驱动使光阀上分别生成红、绿、蓝三色对应的小画面,然后分别引入三色激光照明投影到屏幕上,即产生全色显示图像。充当光阀及驱动源的可以是各种微型显示系统,如LCD、LCOS、DMD、GLV等。
红、绿、蓝三色激光分别经过扩束、匀场、消相干后,入射到相对应的光阀上。光阀上加有图像调制信号,经调制后的三色激光由X棱镜合色后入射到投影物镜,最后经投影物镜投射到屏幕,形成图像。
激光器是激光显示系统中最为昂贵的部件,各国正在研制低成本、小体积、大功率输出的红、绿、蓝三基色激光器。目前,红、绿、蓝三基色激光波长还无统一标准,但国内通常选用的红、绿、蓝光波长分别为456nm、532nm和635nm。
在实际应用中,除了采用3台独立的激光器分别产生红、绿、蓝三基色激光外,也可采用同一基频光经过非线性变换同时输出三色激光这一方式,如图3所示。由于后一方式采用一个半导体激光泵浦源,因此该类激光器的结构紧凑,体积较小,现已成为主流方式。
激光电视的工作原理与之前的投影电视有所不同,下面进行一个简要对比。
LCD投影:该机将先对信号进行处理,然后送到红、绿、蓝三色液晶板上形成图像,接着通过透镜放大及反光镜反射,最后投影到屏幕上。LCD投影电视的图像是经由三原色控制合成的,因此这类电视的画面色彩艳丽、厚重。目前,LCD投影电视的核心光学部件的专利为日本所拥有,因此这类电视的价格相对较高。
DLP投影:光线通过色轮高速旋转进行色彩混合,利用DMD芯片组上小棱镜的反射实现投影画面色彩的明暗变化。该类投影电视的画面色彩、灰度等级均较好,在对比度和画面清晰度上有优势。目前,DLP投影电视的核心部件DMD芯片为美国TI公司所拥有,这类投影电视的价格比LCD投影便宜一点。
虽然LCD和DLP投影电视的工作原理不同,但其光源都来自灯泡,因此均存在亮度衰减这一问题。激光电视在光源上进行了改进,采用的是单色激光充当光源。激光穿过特制的晶体或光导器件加以调制,成为红、绿、蓝单色光,然后按照视频信号内容对三原色的亮度和扫描位置进行控制,最后通过合成装置投射到屏幕上。
二、激光电视的发展
在激光电视的研发中,美国、日本、德国走在前列,其相关技术处于国际先进水平。2005年,索尼斥资在爱知世博会上建起了一个500平方米巨幕的巨大激光影院。2006年,三菱公司推出了40英寸激光电视样机。2007年,索尼再次高调推出60英寸激光电视样机。在2007年美国国际消费电子展上,索尼和三菱公司分别展出了55英寸和40英寸的激光电视样机。
中国对激光电视技术的关注也较早,在上世纪80年代末,激光全色显示技术就已进入中国863计划。2002年,中国在该技术领域实现重大突破,推出全固态激光显示原理样机;2003年研制出60英寸背投激光显示机,2005年推出84英寸背投激光显示机;2007年,北京国际科技产业博览会上,中视中科光电技术有限公司首次推出120英寸全球最大屏幕激光电视;去年,该公司又成功研制出140英寸大屏幕激光显示样机。
