二、修液晶彩电应了解的问题
1．彩电开机时序
接通电源开关后，开关电源中的待机电源工作，产生5又STB或3V STB待机电压，并送往主板，MCU中的CPU待机供电端子、遥控接收头、KEY（键盘电路）、开／待机信号传输电路、LED指示灯电路等得电。MCU外接的CPU时钟振荡电路起振工作，与此同时，CPU外接的复位电路工作。复位方式有高电平复位和低电平复位两种。MCU为台湾MST公司生产的MSTxxxx芯片一般为高电平复位。同时，MCU外接的E2PROM、FLASH存储器供电端也获得电压，准备工作。
二次开机后，MCU中的CPU运行开机程序，其开／待机端子发出开机信号（有高电平和低电平开机两种方式，MSTxxxx芯片一般为低电平开机）。此时开／待机指示灯的颜色发生变化，比如由红色变为绿色。开机信号通过开／待机传输电路送往电源板，通过控制光电耦合器的发光二极管的工作电流使电源板上的主电源开始工作，产生＋12V或＋24V主电压，并通过接插件送往主板或背光板（若是二合一电源板，则在电源板上直接送入背光电路）。
送往主板的主电压除送往音频功率放大电路外，还会通过DC/DC转换电路获得＋5V、＋3.3V、＋2.5V、＋1.8V、＋1.5V、＋1.28V/＋1.2V等多种电压。其中，＋5V电压通常为高频头、中放电路（部分彩电取消了中放电路，其中放电路设置在高频头或主控芯片中）及总线、USB等电路供电；＋3.3V、＋2.5V、＋1.8V、＋1.5V、＋1.28V/＋1.2V等电压主要为MCU及DDRAM存储器等供电。
CPU开始运行引导程序BOOT，并对与CPU总线相连的硬件（如FLASH、DDRAM存储器）进行初给化，并调取运行程序，为主程序运行作好准备。随后CPU与E2PROM存储器通信，从里面调取上次关机前的相关信息，如频道数、色度、音量、开／待机状态等数据。若是待机状态，CPU仍会发出待机指令；若是开机状态，则进入下一步。
CPU开始运行主程序，MCU相关端子送出屏供电开启信号及背光开启信号。若背光电路、逻辑板上的驱动电路及显示屏等均正常，则显示屏点亮（有的机型还会出现开机音乐或LOGO画面），电视机开启过程结束。
如果上述的上电时序发生错误或某一程序因故不能得到执行，就会出现不开机或开机后花屏、黑屏、白屏，若图像上有雨状干扰点，甚至死机现象。
2．所修彩电电路的大体结构
接修某台液晶彩电时，最好先知道这台彩电的电路大体结构，这样才能知道要排除的故障所在的大概位置，以便检查。比如，图1是较早期生产的TCL王牌MS88机芯液晶彩电主板电路大体结构方框图。从图1可大体了解该机芯的音、视频信号的基本走向，并知道了这些信号是从主控芯片的哪个脚输入，又从哪个脚输出，同时，还知道了该主控芯片有哪几种供电电压…等等。这无疑对修理该机芯彩电具备了第一个前提条件。现在购机一般不像以往购CRT彩电，有随机给用户的电路图。那么，怎样才能得得到彩电主板电路大体结构方框图呢？方法有二：一是在厂家技术网站上下载，二是购买液晶彩电的电路图集，然后通过自己加工整理而成。
3．所修彩电电源的基本流程
由于修任何电器都是先从电源入手，因此修液晶彩电也不例外，应对所要修的机型的供电流程有一个全面的了解。例如，图2是笔者通过电路图整理出的TCL王牌MS88机芯液晶彩电供电流程图。由图可看出，该机芯由电源板过来的只有5VSTB待机电压和＋12V电压。其中，＋12V电压一路送往音频功放电路；另一路通过振荡升压电路升至＋33V，送往高频头调谐电压端；还有一路通过DC/DC转换电路U41及U42将其变为＋5V，供给音频前置及VGA、HDTV切换电路。5VSTB电压一路给遥控接收头、KEY、HDMI输入电路及E2PROM存储器U34供电，第二路经DC/DC转换块U5变为＋3.3V，供给主控芯片U9相关引脚；第三路经U8降为＋2.5V，供给DDRAM存储器U11及主控芯片U9的2.5MVDD供电端；第四路经U7降为＋3.3V 9供给主控芯片U9的VDDP端，以及FLASH存储器U13及复位电路。
实修表明，液晶彩电许多故障均是由供电电路异常所致，因此，整理出所修彩电电源的基本流程，往往可以取得事半功倍的效果。
4．所修彩电的信号流程
（1）视频信号流程
在检修图像异常故障时，搞清楚视频信号的流程是十分必要的。图3是笔者通过电路图整理出的TCL王牌MS88机芯液晶彩电视频信号流程图。由图3可看出，从高频头⑧脚输出的全电视中频信号，经电容C477送入图像声表面滤波器U25信号输入端，经过选频和滤除干扰后送给中放块U24的视频信号信号输入端①、②脚，再经过AGC中放、FPLL检测等处理后解调出视频信号，从17脚输出，然后经Q23放大及阻抗变换后，由R257、C95、C96送到主控芯片U9的TV视频信号输入端57、58脚。
HDMI信号是从U9的①、②、④、⑤、⑦、⑧、⑩、11脚输入，HDTV信号从U9的41～47脚输入，VGA信号从U9的16、17、22、23、25～28脚输入。上述信号在U9丙部由信号选择开关切换选择后，对其视频信号进行A/D变换、解码、3D梳状滤波、同步处理、限幅降噪、格式变换一、画质增强等处理后，从U9的197～222脚输出，通过LVDS插座CN36送至逻辑板。
（2）音频信号流程

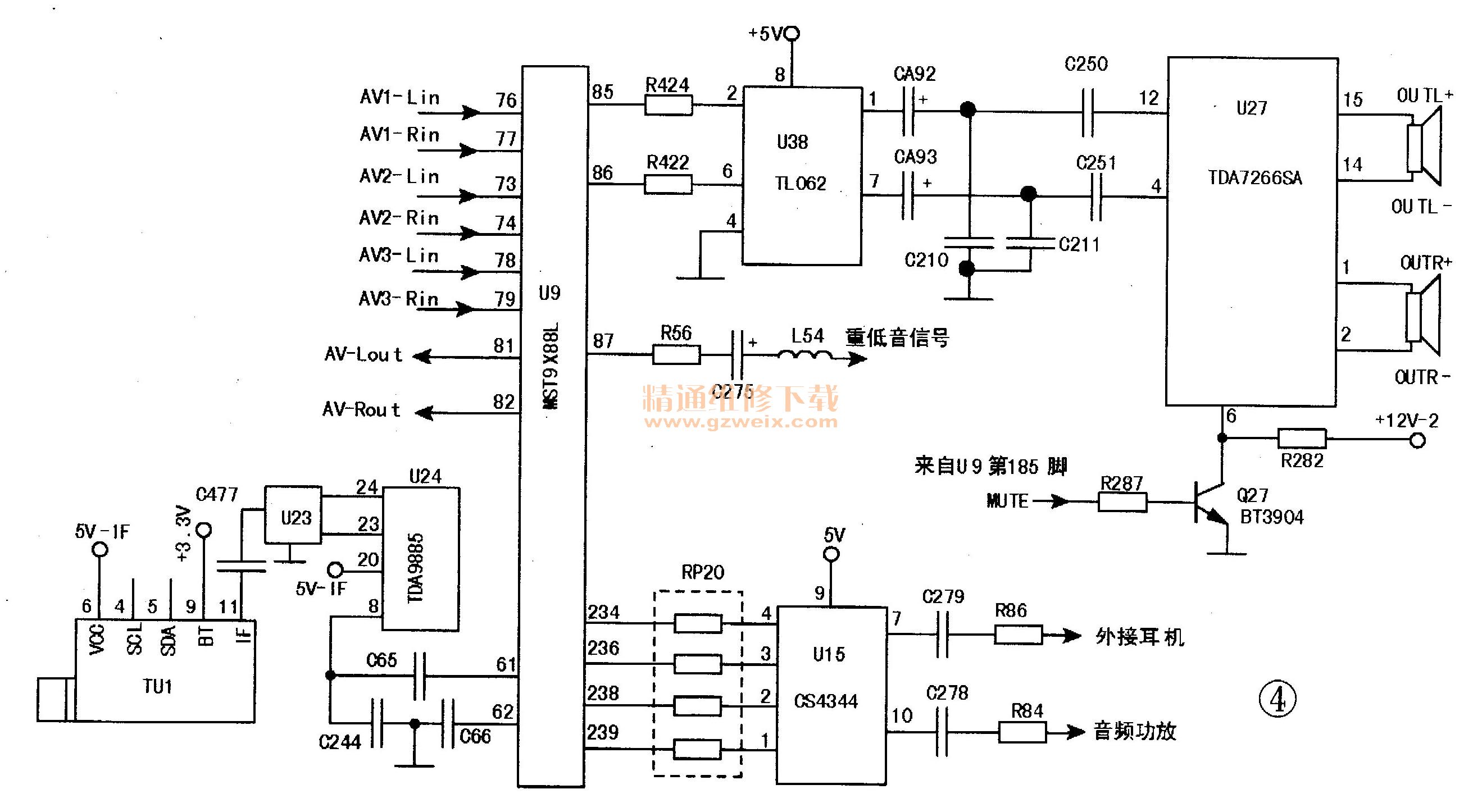

在检修伴音异常故障时，搞清楚音频信号的流程是十分必要的。图4是笔者通过电路图整理出的TCL王牌MS88机芯液晶彩电音频信号流程图。由图4可知，从高频头11脚输出的全电视中频信号，经电容C477送入音频声表面滤波器U23信号输入端，经选频和滤除干扰后送入中放块U24的音频信号输入端23、24脚，再经过AGC中放、单基准混频器、窄带FM-PLL解调器等处理后解调出音频信号，从⑧脚输出，然后经C65、C66送入主控芯片U9的TV音频信号输入端61、62脚。
AV 1音频信号由U9的76、77脚输入，AV2及AV3音频信号分别由U9的73、74及78、79脚输入。T-述音频信号在U9内部由信号选择开关切换选择后，对其音频信号进行A/D变换，然后送入音频处理器进行相关数字化音频、音效处理及D/A变换后，从U9的85、86脚输出。输出的音频信号经U38前置电压放大后，送给功放块U27信号输入端默瑟12、④脚，在U27内部经功率放大后从15、14脚及①、②脚输出，然后推动扬声器还原出声音。另外，数字音频信号从U9的234、236脚输出，经U15放大后从⑩、⑦脚输出，作为耳机或外接数字功率放大器作信号源；模拟音频信号从U9的81、82脚输出，供普通音频功率放大器作信号源；重低音音频信号从U9 87脚输出，供重低音放大器作信号源。
