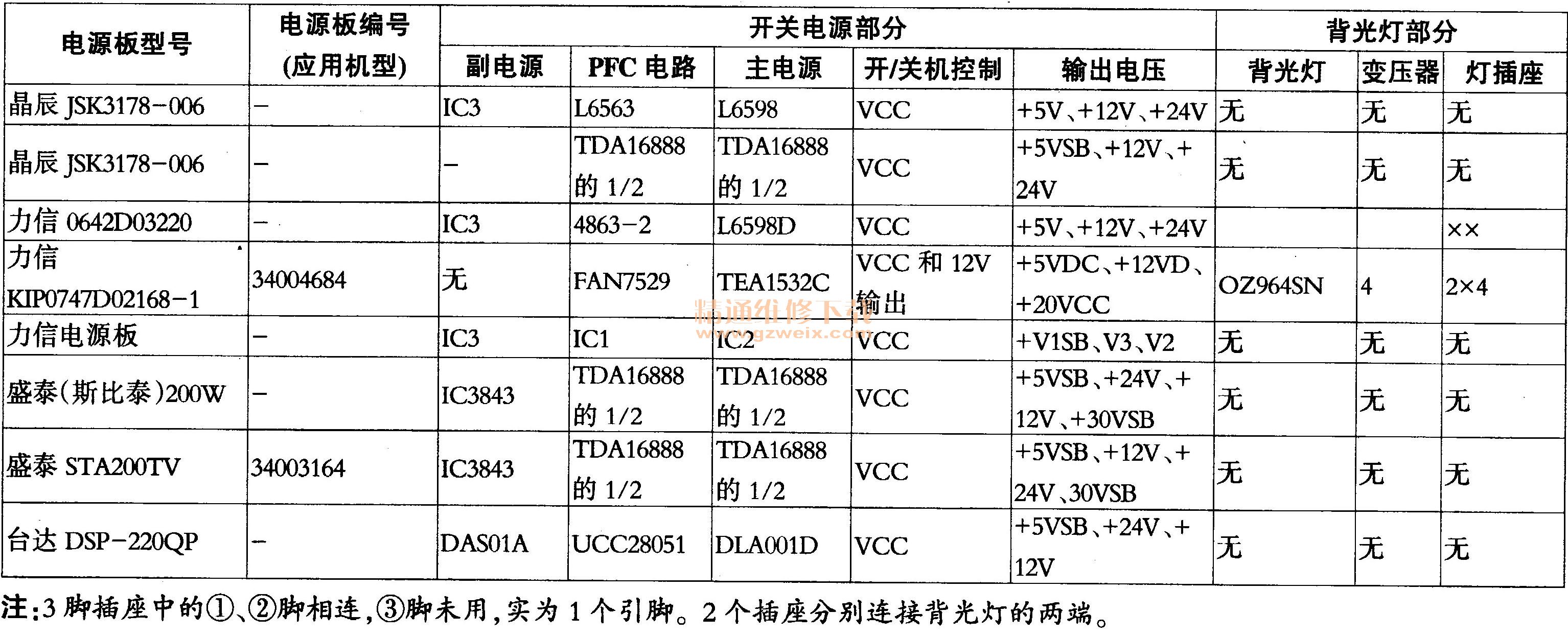

由于电源板工作于高电压、大电流状态，又暗藏于液晶彩电狭窄的空间，散热不良，与液晶彩电其他单元电路板相比，电源板的故障率相对较高，电源板的维修和代换资料是液晶彩电维修的重要资料，本文将康佳及TCL液晶彩电电源板电路组成和输出电压资料收集在一起，分别见表1、表2，供维修或代换电源板时参考。代换时需挑选输出电压相同、输出电流和功率等于或大于被代换的电源板，并注意开／关机控制的匹配问题。








    说明：1.“电源板型号”：采用字母作为电源板型号，采用数字作为电源板编号；无型号的电源板标注的是应用于液晶彩电的机型型号。
    2.“应用机型”：因受表格限制，只标出一两种机型。
    3.“开关电源部分”：开／关机控制指的是电源板上的开／关机控制电路，不含主板上的开／关机控制。“交流”是指继电器控制主电源的AC220V供电；“主振荡”是指控制主电源驱动电路是否起振，开机时对该振荡电路不产生影响，待机时迫使该振荡电路停止振荡，主电源停止工作。“降压”待机是指控制稳压电路，将主电源输出电压降低，使负载电路因供电不足而停止工作，为了不使主板控制系统供电的副电源电压降低，往往设有副电源供电切换电路，弥补其供电不足；VCC是指控制PFC和主电源驱动集成电路的VCC供电；24V、12V、5V输出是指控制次级整流滤波后的相关电压输出。
    4.“背光灯部分”：采用的集成电路是指振荡驱动控制电路和推动放大集成电路，不含升压输出MOs复合开关管和保护检测电路。“变压器”是指背光灯升压变压器的数量，若是LED背光灯，表示输出电压等信息；灯插座是指接背光灯管的插座数量，x号前面的数字是插座引脚数，x号后面的数字是插座数量，如“4X2、2x2”表示4脚插座2只，2脚插座2只，以此类推；LED背光灯是指背光灯串的数量。
    5．表中标注“无”指的是电源板上无相关电路，无副电源是指无独立的副电源，控制系统5V供电电压多由主电源提供；背光灯部分全“无”，则该电源板无背光灯部分，是独立的电源板；表中标注“－”为无相关信息。
    6．本速查表根据电源板电路图编制，个别电源板电路图只标注集成电路编号，无集成电路型号，电路组成与输出电压可能与电源板实物有差别，应用时以电源板实物的电路组成与输出电压为准，本表仅供参考。
