升压后的电压经过电阻R926、R940、R944与电阻R937串联分压，分压点OVP为过压保护取样点，此点的分压决定了升压电路最高值。当某种原因（如V905开路时）引起升压电路异常，电压超过设置安全电压值时，取样电压也随之升高大于5.6V （vbe＋vref）时，V917由截止状态变为导通，V917集电极电压变低导致V945、V943也随之导通饱和，COM端电压拉低至0V、N901①脚COMP端降低为0.7V，芯片停止工作，输出电压降低，当降至设置最高安全电压以下时，V917截止，N901再次进入工作状态，使输出电压不会超过最高电压，钳位在设定值。
    3．LED灯条恒流供电恒流源过流保护电路
    升压部分过流保护部分原理图如图7所示，R922、R941、R921、R923为升压回路中电流检测电阻，当电路电流过大时，检测电阻上的压降也相应增大，这个电压送到N901③脚，当该脚电压大于1V时，芯片内保护电路动作减小输出PWM脉冲波的占空比，让输出电压变低，电流减小。

    4.LED灯条亮度控制电路
    LED灯条亮度控制电路如图8所示，亮度控制均采用PWM方式实现，利用人眼的视觉惰性（视觉的暂留），采用一定的频率给LED灯条断续供电点亮，这个断续的频率远远超过人眼的临界闪烁频率47Hz，我们看到的就是平均亮度，而不是LED的闪烁。通过控制PWM不同的占空比就可以很方便得到不同的亮度，这相当于用改变LED导通的时间来改变亮度，而每次导通所达到的正向电流是不变的，所以其色谱也就不会改变。

    主板送来的PWM脉冲调光信号，通过V912和V930两级倒相后，再经过由V933、V934组成的图腾柱电路放大后形成DIM1电压，加到亮度调制管V905的栅极，通过调整V905的导通时间，来达到调整LED灯串亮度的目的。
    5.LED灯条恒流控制部分

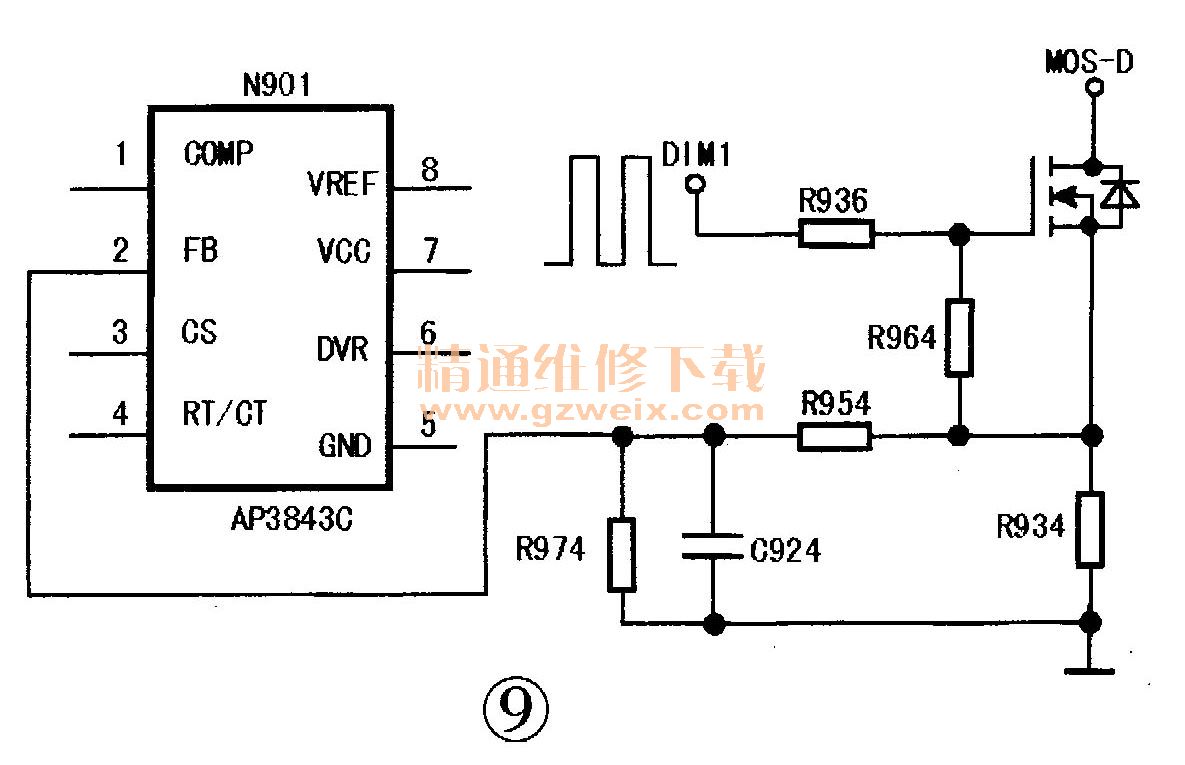

    LED灯条恒流控制部分原理图如图9所示，电阻R934为恒流设置检测电阻，这个电阻上的压降反馈到N901②脚，N901根据这个反馈电压的高低，与内部的2.5V基准电压进行比较来调整③脚输出脉冲的占空比，在一定范围内调整LED灯条供电电压的高低，达到为LED灯条提供恒流的目的。我们可以通过调整这个电阻的大小，来设计调整LED灯串恒流电流值的大小（当R934取值为20Ω时，2.5V/20Ω=0.125A）。

    6.LED灯条开路保护电路
    灯条开路保护电路如图10所示，当LED灯条开路或者亮度调整管V905损坏击穿后，亮度控制管V905的G极MOS-D端电压（正常电压为5V左右）变为0V低电平，V937的基极电压低于发射极的3.9V电压，V937导通，DIM4端变为高电平，导致V942饱和导通，最终拉低N901①脚COMP端降低为0.7V，芯片停止工作，进入保护状态。
