流程图中寻信号了解集成块功能
来源:本站整理  作者:佚名  2015-01-15 09:44:23

    我们在修液晶彩电主板时,看到主板上集成块较多,弄不清每个集成块的功能,更谈不上知道它们之间有何联系了,也不知道输送到主板的信号去哪了,让人不知从哪里下手。这时就需要看图纸,但由于厂家不给带随机图纸,只好从手边代表型图集中找。图集中主板电路图少则十张八张,多则十五六张,如同乱麻,让人眼花缭乱,找不到头绪,愁死人!
    何以解忧?唯有信号流程图!如果看懂了整机信号流程图,那么各种信号的来龙去脉就清晰了,同时也了解了有关集成块的功能。然后在信号流程图的指引下,找到某个信号流程的具体电路图(通常涉及几张电路图),在主板上找到测试点,用示波器、万用表等对各测试点进行测量,便能找到故障部位。下面以康佳AS机芯液晶彩电为例进行介绍。

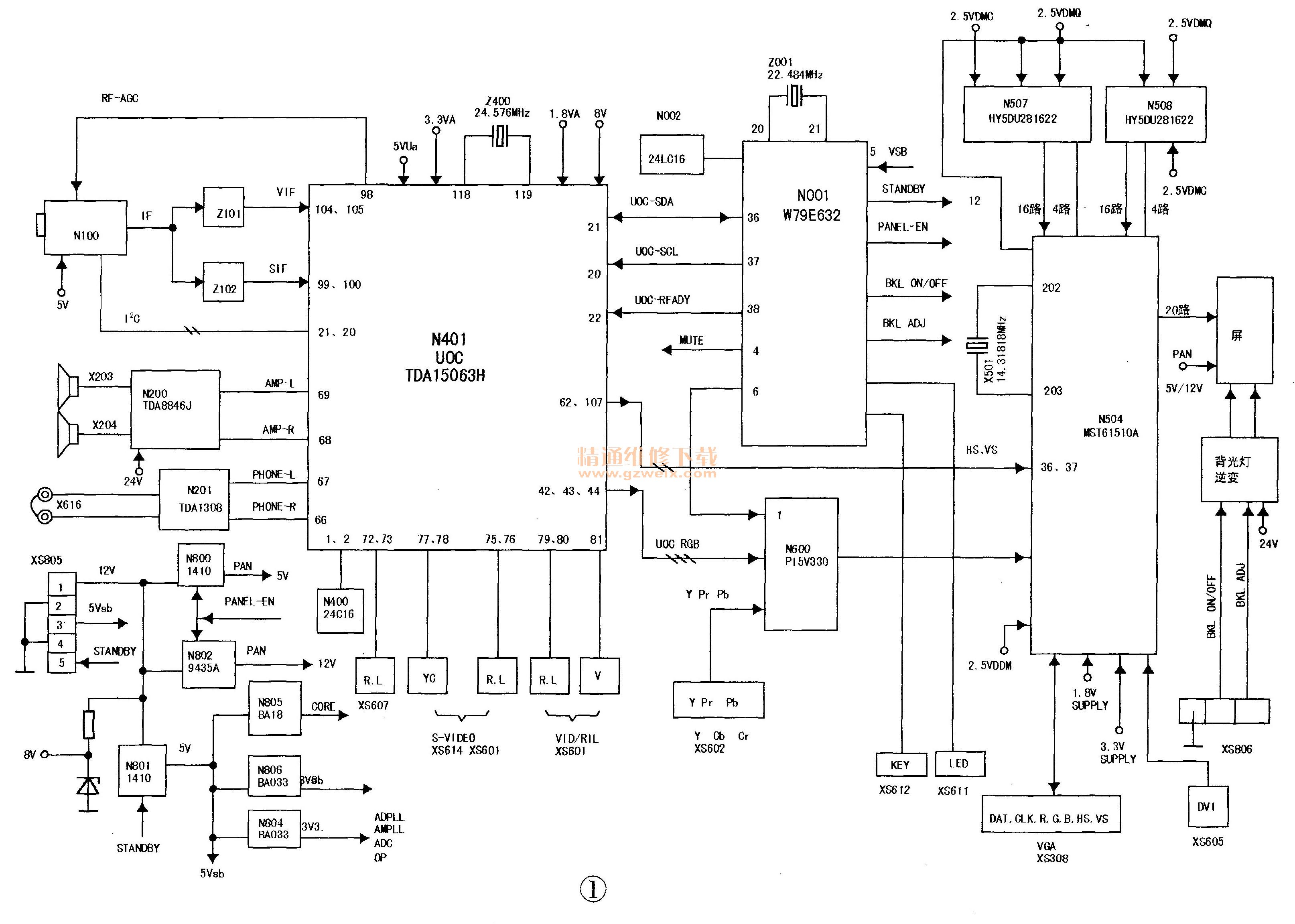

    康佳AS机芯液晶彩电,如LC26AS12、LC32AS28Q等,主板电路图有10页。第一页有整机信号流程图如图1所示。

    1.首先找到CPU
    液晶彩电最基本的控制电路由CPU、用户存储器、程序存储器组成,有的CPU是独立的集成块,有的CPU与信处理电路共用一个集成块,类似超级芯片。发现N001(W79E632)有STANDBY(开/待机)控制脚,有PANEL-EN(屏供电)控制脚,有BKL ON/OFF(背光灯开/关)控制脚,BKL Adj(背光灯亮度)控制脚,有MUT创静音)控制脚,可以判断出N001内部有CPUO由于输入的没有图像及伴音方面信号,故N001为独立的CPU集成块,该CPU总线上只有用户存储器N002,无程序存储器,故推断程序存储器在CPU内部。最后判断:N001(W79E632)是内附程序存储器的CPU、供电为5V。
    2.判断大集成块的作用
    N401(TDA15063H)是干什么的呢?它有什么功能呢?你会看到有很多输入、输出于N401(TDA15063H)的信号。
    输入信号:图像方面有104、105脚输入的图像中频信号VIF,77、78脚输入的亮、色信号Y.C 、81脚输入的视频信号V。伴音方面有99、100脚输入的第二伴音中频信号SIF,72、73、75、76、79、100脚输入的音频信号R、L。
    输出信号:图像方面有42、43、44脚输出的红、绿、蓝RGB信号,62、107脚输出行、场同步信号HS、VS。伴音方面有68、69脚输出的音频信号AMY-LAMP-R,去功放块N200,67、66脚输出的音频信号PHONE–L、PHONE-R去耳机功放N201。
    结合输入N401(TDA15063H)的信号和它输出的信号分析:图像方面有TV中频信号VIF输入,一定有图像中频解调电路产生TV视频信号;有视频信号输入,有亮、色信号输入,说明它内部一定有视频选择电路(即“切换电路”),输出的信号为红、绿、蓝KGB和行、场同步信号HS、VS,内部一定有视频解码电路。伴音方面有第二伴音中频信号SIF输入,就一定有伴音中频信号解调电路产生TV音频信号。由于有多路音频信号输入,内部一定有音频切换电路。
    此外,①、②脚有存储器N400,说明内部一定有数字电路,但是它输入的和输出的信号都是模拟的。总之,N401(TDA15063H)主要功能是视频处理和音频处理,有24.576MHz振荡电路,供电有:1.8V、3.3V、5V、8V。
    N600(PI5V330)是干什么的呢?共①脚由CPU控制,有两种信号输入:一种是N401送来的红绿蓝(RGB)三路信号,另一种是外部送来的高清信号:亮度、红色差、蓝色差(YPrPb)三路信号。N600(PI5V330)有三路信号输出,可见它是个信号切换集成电路。

[1] [2]  下一页
