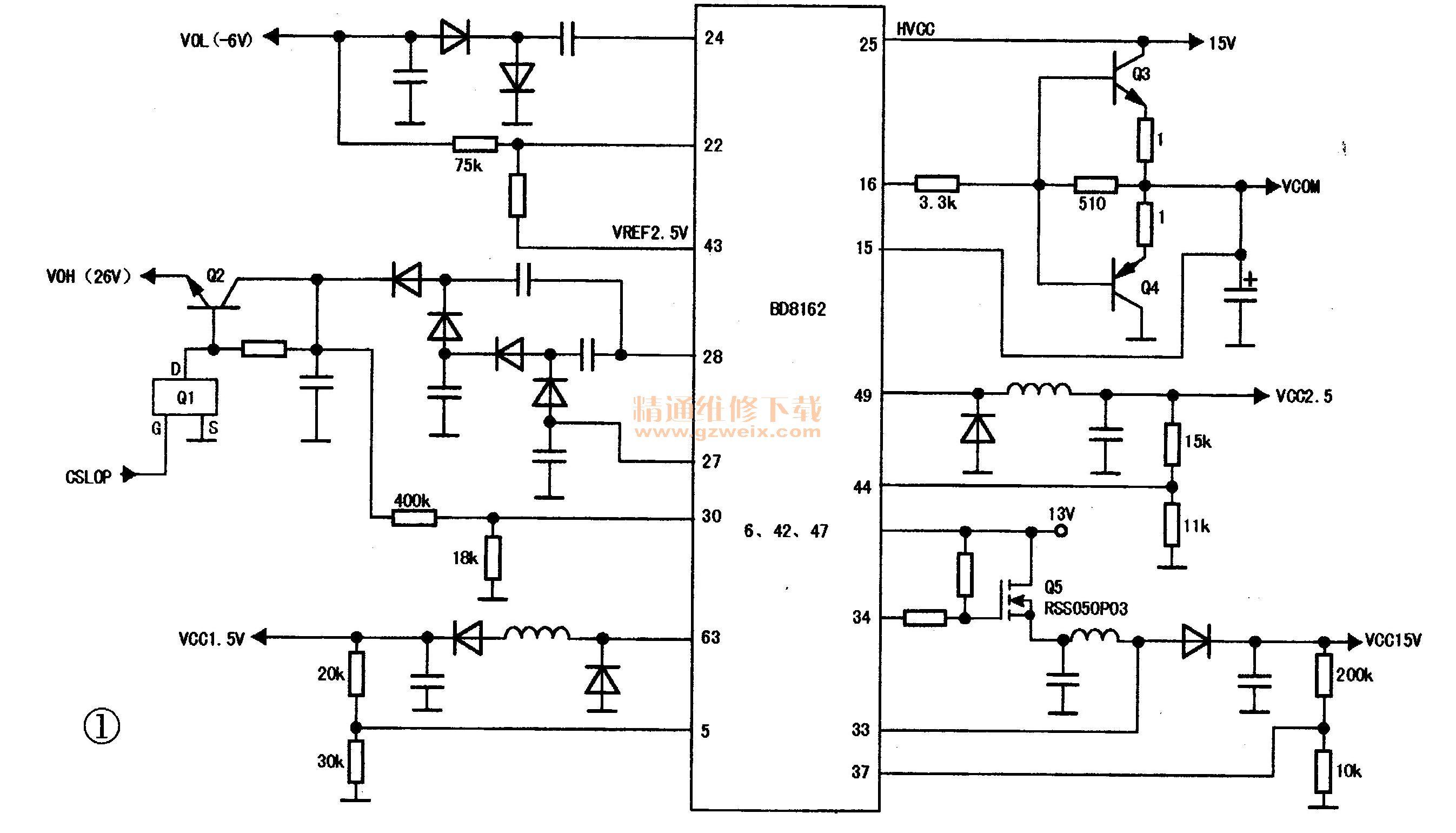

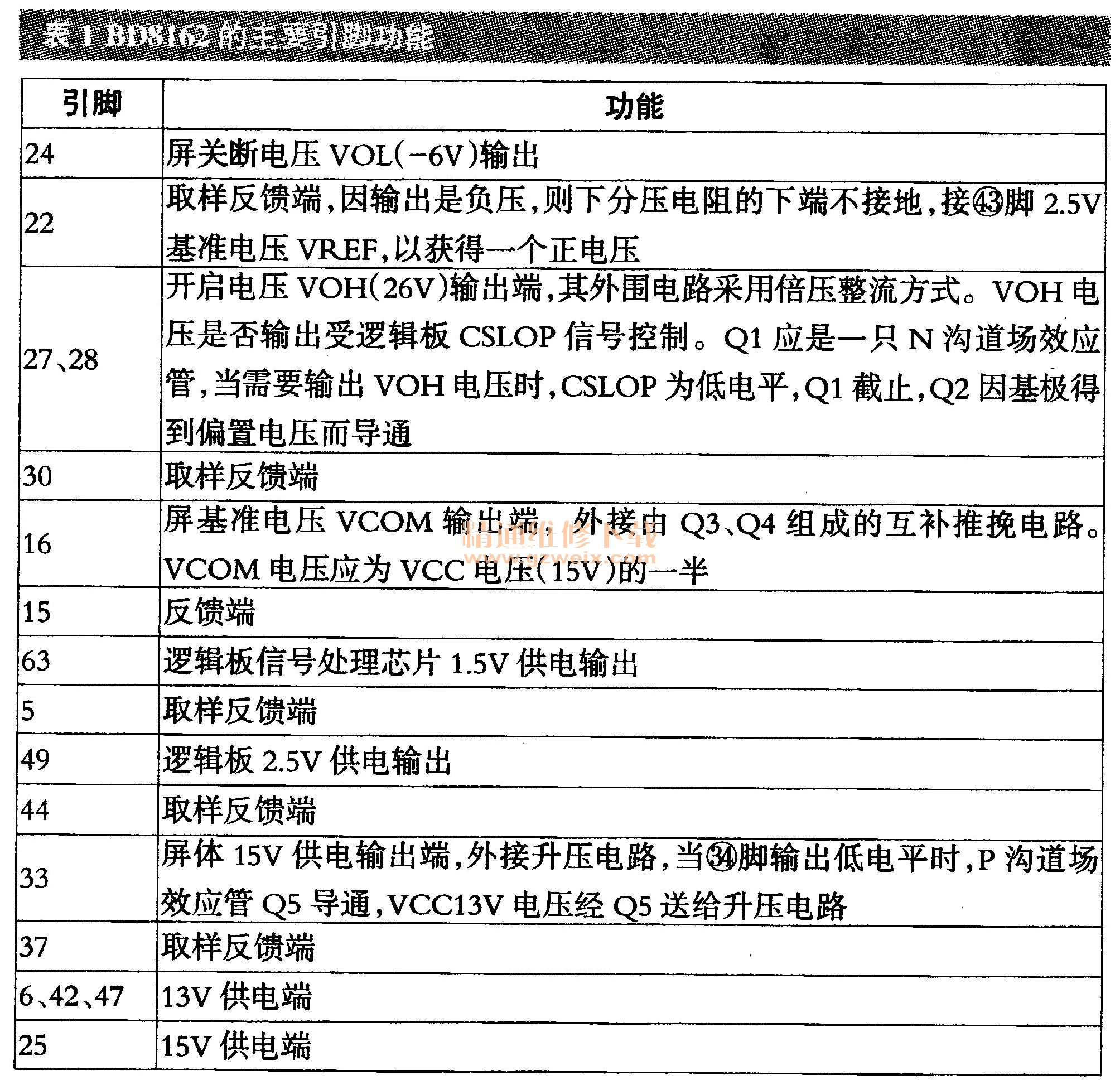

近修一块逻辑板,其电源芯片型号是BD8162,特实绘出其部分电路,如图1所示,该IC的主要引脚功能见表1所示,供参考。
知识链接:逻辑板主要电压释义
VGL:GATE OFF控制电压,其值约为-5.5V;
VGH ; GATE ON控制电压,其值约为22V;
VCOM:显示屏的基准电压;
VDD:数字电源,如“VDD 18”表示1.8V、“VDD33”表示3.3V;
AVDD或VDA,模拟电源,供给伽玛校正芯片,用于产生GAM-MA电压;
M/POL:液晶驱动极性转换信号,用于产生VCOM信号;
GVON、GVOFF : VGH时序控制信号;
PVWRON : DC/DC转换IC开启信号。
