TCL LED超薄液晶彩电PE081C5电源板原理与维修(上)
来源:本站整理  作者:佚名  2015-01-29 08:48:22

    TCL LED液晶彩电采用的型号为PE081C5电源板,型号全称为:08-PE081C5-PW200AA、40-E081 C5-PW11XG。开关电源驱动电路采用OB2273A十MOs开关管组合方案,一是产生12V电压,降压后产生3.3VSB电压,为主板控制系统供电,二是产生24V电压,经开/关机电路控制后,为主板和背光灯板等负载电路供电。
    TCL PE081C5电源板应用于 TCL L32CE670、L32E4550A、L32F2350B、L32E5020E、L32E4500A、L39E5690A-3D、乐华LED42C750等LED液晶彩电中。

    一、电源板工作原理
    PE081C5电源板上元件的实物图解见图1所示,电路组成框图见图2所示。由抗干扰和市电整流滤波电路、开关电源电路、开/关机控制电路组成。



    1.抗千扰和整流滤波电路

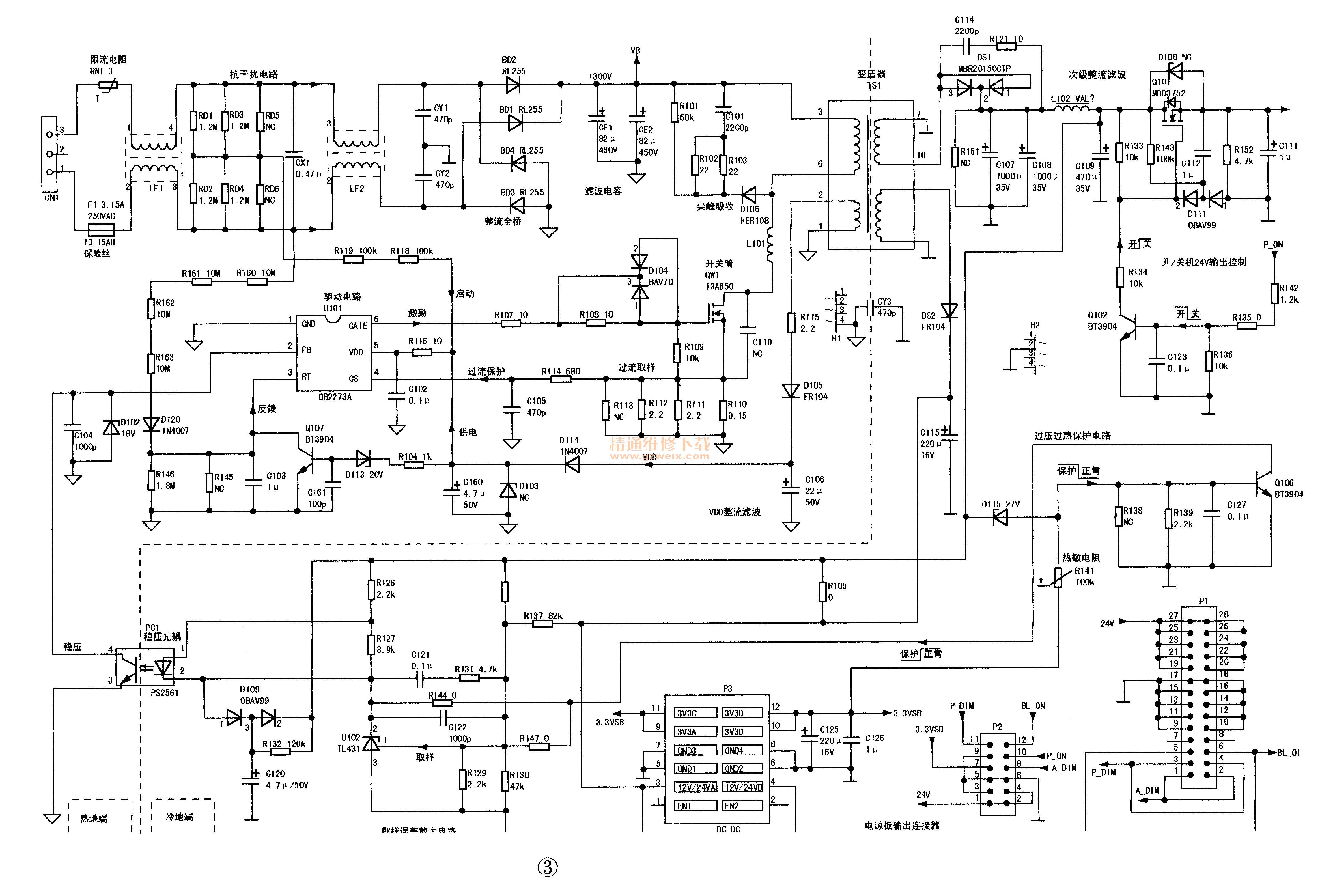

    PE081C5电源板抗干扰和整流滤波电路见图3(见上部所示。由抗干扰电路和市电整流滤波电路组成。

   (1)杭干扰电路
    抗干扰电路利用电感线圈LF1、LF2和电容器CX1、CY1、CY2组成共模、差模滤波电路,一是滤除市电电网干扰信号,二是防止开关电源产生的干扰信号窜入电网。
    图3中F1为保险丝,电源板发生短路故障时会烧断,断电保护电源板;RN 1为限流电阻,限制开机瞬间大滤波电容CE 1、CE2的充电电流。
   (2)市电整流滤波电路
    滤除千扰脉冲的AC220V市电,通过全桥BD1 -BD4、电容CE1、CE2将交流市电整流滤波,产生+300V的VB直流电压,送到开关电源电路。
    2.开关电源电路
    PE081C5电源板开关电源电路见图3所示,由驱动电路OB2273A(U101)和MOSFET开关管QW 1、变压器TS1、稳压控制电路光祸PC1、误差放大器U102为核心组成。通电后启动工作,产生12V、3.3VSB、24V电压,开/关机采用控制24V电压输出的方式。

关键词:TCL彩电
