一、市电
    交流市电与我们关系最密切，我们每天都离不开它。为了安全，把220V市电变压为12V，作为研究对象。

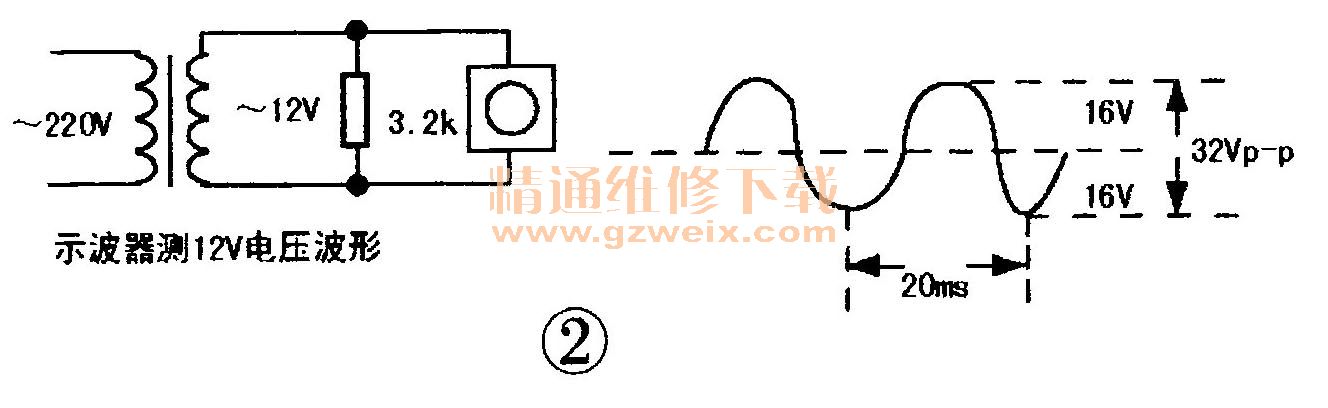

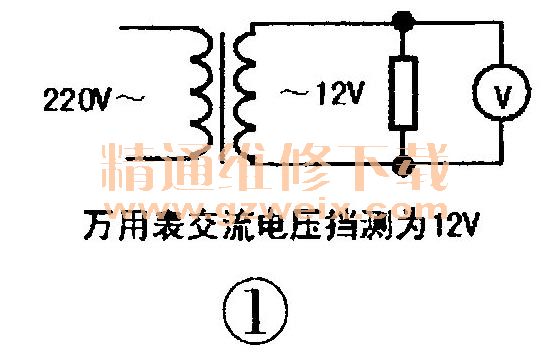

    取一只12V工频变压器，初级接220V市电，次级用一只3.2kΩ电阻做负载，如图1所示，用万用表交流50V电压挡测电压为12V左右；改用示波器测12V电压波形，如图2所示，波形幅度为32Vp-p，正半周、负半周各占16V，周期为20ms，即频率为50Hz。可见，交流市电波形的正半周、负半周波形的幅度完全相等，形状完全一样，整个波形是正弦波形。由于多种原因，我们所测波形已不像正弦波了，但我们仍按正弦波看待。



    可见，用万用表测为12V交流电压，用示波器测为32V，相差2倍多，是何道理？道理很简单，万用表所测得的电压是有效值，而示波器所测得的电压为峰一峰值（即最大值），因此交流市电的峰一峰值是有效值的2倍根号2（2√2）。所以，当用万用表测得电源插座市电电压为220V时，改用示波器就为620Vp -p（注意：要用100:1探头，且小心触电）。
    市电的整流：仍以12V电压为研究对象。

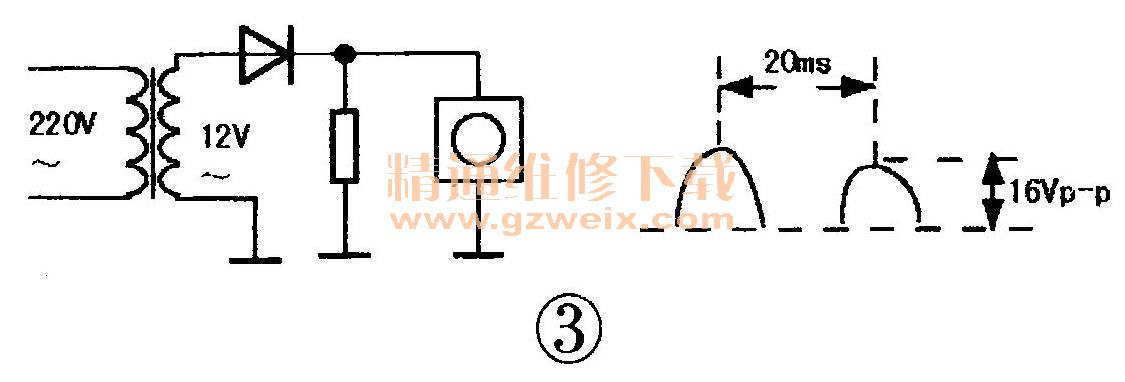

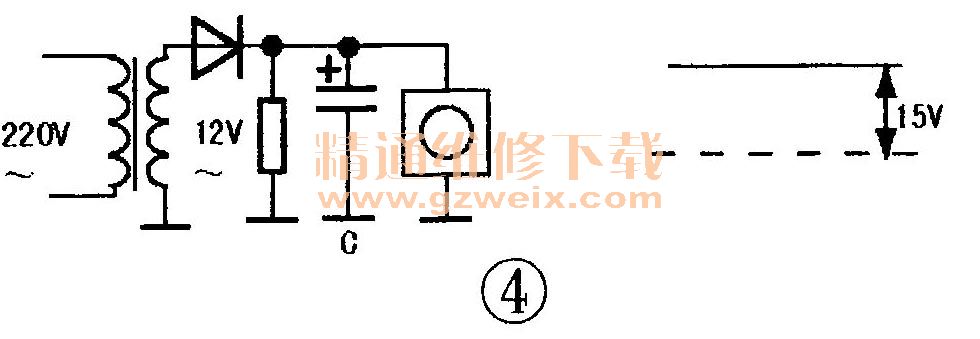

    1．市电的半波整流。由于市电波形中的正半周波形和负半周波形的幅度、形状完全相同，因此不必考虑是将正半周波形取出来，还是把负半周波形取出来，也就是不需要考虑波形的相位。如图3所示，把12V交流电压进行半波整流，示波器面板上AC-DC开关放在DC位置，测量整流输出端波形可以看到，只剩下正半周波形，负半周波形没有了，周期仍为20ms，波形幅度为路，则波形变成一条水平亮线，与零电位线平行，幅度为16V。如图4所示，把一只1000μF/25V电解电容C接入电15V。这15V的水平直线就是12V市电半波整流、滤波后所得的直流15V电压。



    半波整流只用了交流电的半个周期，得到直流电压脉动性大，交流电利用率低，但电路简单，元件少，故在小功率和要求不高的地方广泛使用。

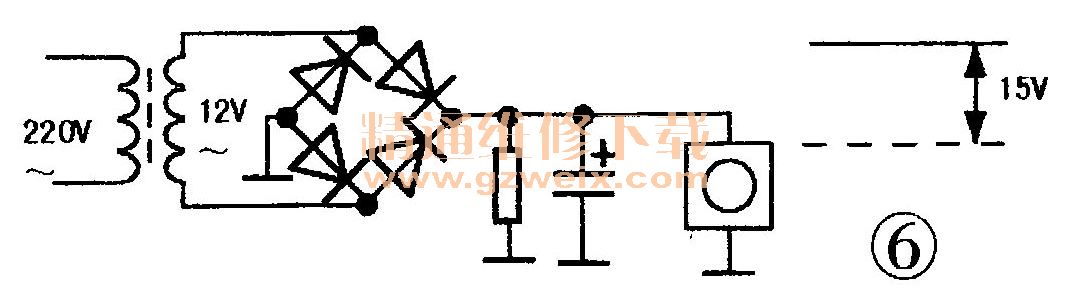

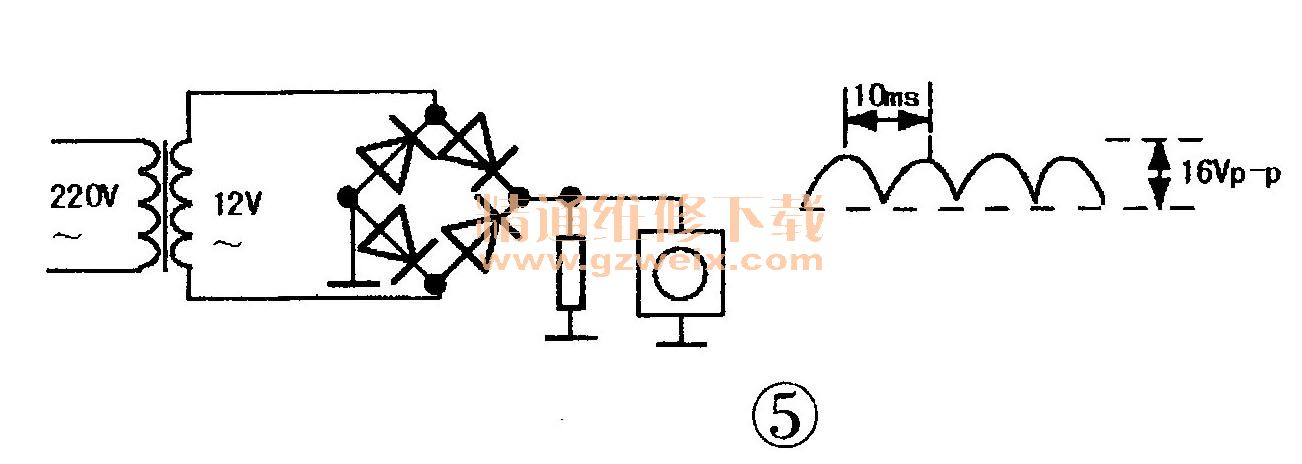

    2．市电的桥式整流。如图5所示，把12V交流电压进行桥式整流，示波器的AC-DC开关放在DC位置。可以看到，负半周波形没有了，而正半周波形增加，波形幅度为16V，而周期减小为10ms，即频率升高为100Hzo可见，桥式整流把负半周波形给移到正半周上，因此正半周波形频率是原来的2倍，即100Hz。如图6所示，把一只1000μ/25V电解电容接入电路，则波形变成了一条水平亮线，与零电位线平等，幅度为15V。这15V水平直线就是15V直流电压，是12V交流市电，经桥式整流滤波后所得。



    桥式整流把交流电的两个半周波形都用上了，因此交流电的利用率高，得到直流电压脉动性小，故桥式整流在大功率和要求高的设备上广泛使用。
    小结：（1）交流市电电压的测量，可用万用表和示波器测量，万用表所测的值为有效值，我们平常所说的220V或380V，都是指有效值。。示波器所测得的数值为峰一峰值，即最大值，交流市电的峰一峰值是有效值的2倍根号2（2√2）。
   （2）12V交流市电经半波整流、桥式整流滤波后，所得到直流电压值基本相同。其中半波整流所得直流电压带负载能力差些，纹波频率为50Hz；而桥式整流所得直流电压带负载能力强，纹波频率为100Hz。
   （3）不管半波整流还是桥式整流，所得直流电压值基本上与正半周（或负半周）波形幅度相同。
