2.开／关机电路
    开关机控制电路由Q407、光耦PC3、Q205组成的VCC1控制电路和Q350组成的LLC-VCC控制电路组成，采用控制PFC（功率因数校正驱动）电路U301的VCC1供电和主电源LLC-VCC供电的方式。通电后副电源首先工作，产生VCC、VDD电压和＋3.3V/0.2A电压，＋3.3V/0.2A为控制系统提供电源，二次开机后开／关机控制电路将VCC电压变为VCC1电压送到PFC驱动电路U301、PFC电路启动工作，将整流滤波后的市电校正后提升到＋380V为主开关电源供电，同时U301的②脚输出RDY电压使Q350导通，输出LLC-VCC电压，为主电源厚膜电路U401提供LLC-VCC供电，主电源启动工作，为主板提供＋24V/2A电压，为背光灯板提供58V/1A电压，进入开机状态。
    3．保护电路
该开关电源还设有以模拟可控硅Q405、Q406为核心组成的保护电路，当背光灯板发生故障，输出高电平保护触发电压时，模拟可控硅导通，将开机P-ON高电平拉低，开／关机电路动作，切断PFC校正电路的VCC1供电，进入待机保护状态。

二、维修提示
    1.开机三无，指示灯不亮
    该故障首先查保险丝是否烧断，如果保险丝烧断，说明电源板存在严重短路，查市电输入电路和整流滤波电路是否发生短路漏电故障，再查PFC校正电路开关管QW3、主电源厚膜电路U401和副电源厚膜电路U301内部开关管是否击穿。
    如果保险丝未断，故障在副电源电路，测量二次整流滤波电路CE1两端输出的＋300V是否正常，无＋300V电压，则查市电输入电路和整流滤波电路、二次整流滤波电路；有＋300V电压，则测量副电源U301的⑦、⑧脚有无＋300V启动电压，无启动电压，查限流电阻R201、R202是否开路；查U301的②脚有无VDD电压，无VDD供电，查②脚外部的DR207、D206、C204、R206。
    2.开机三无，待机指示灯亮
    该故障多为主电源问题。二次开机后，测量P-ON是否为高电平，为高电平，首先测量PFC提供的＋390V供电和测量U401的⑦脚LVCC供电，如果390V供电仅为300V，则是PFC电路未工作，需先检修PFC电路；如果无LVCC供电，查开／关机控制电路Q407 、PC3 、Q205组成的VCC1控制电路和Q305组成的LLC -VCC控制电路；上述供电正常，再查主电源U401及其外部电路元件。
    3．自动关机
    发生自动关机故障，多为以Q405、Q406模拟可控硅为核心的背光灯保护电路启动。判断方法是：在开机瞬间，测量Q405的b极电压，如果由正常时低电平0V，变为高电平0.7V以上，则是该保护电路启动。解除可控硅保护的方法是将Q405的b极对地短路。

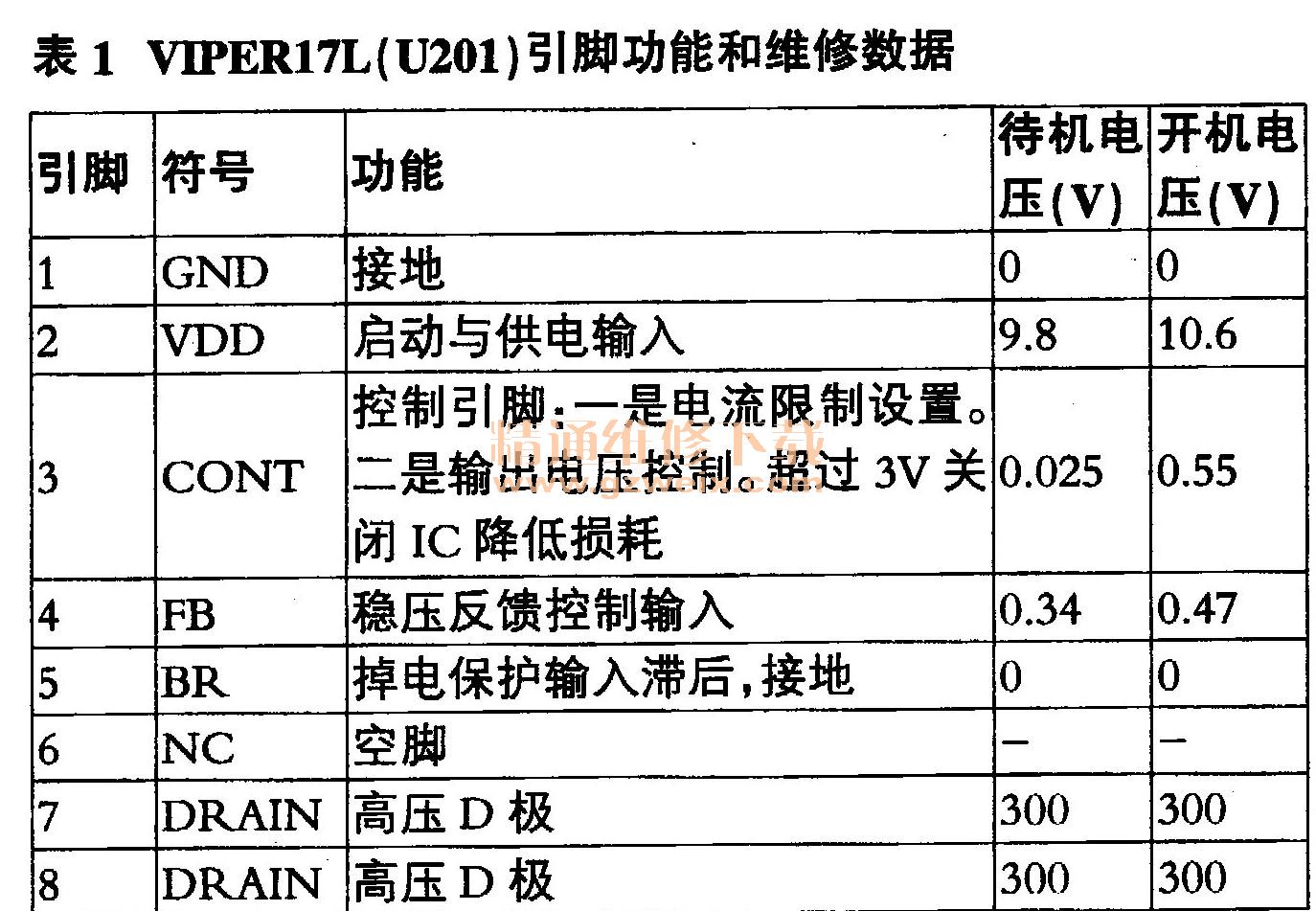

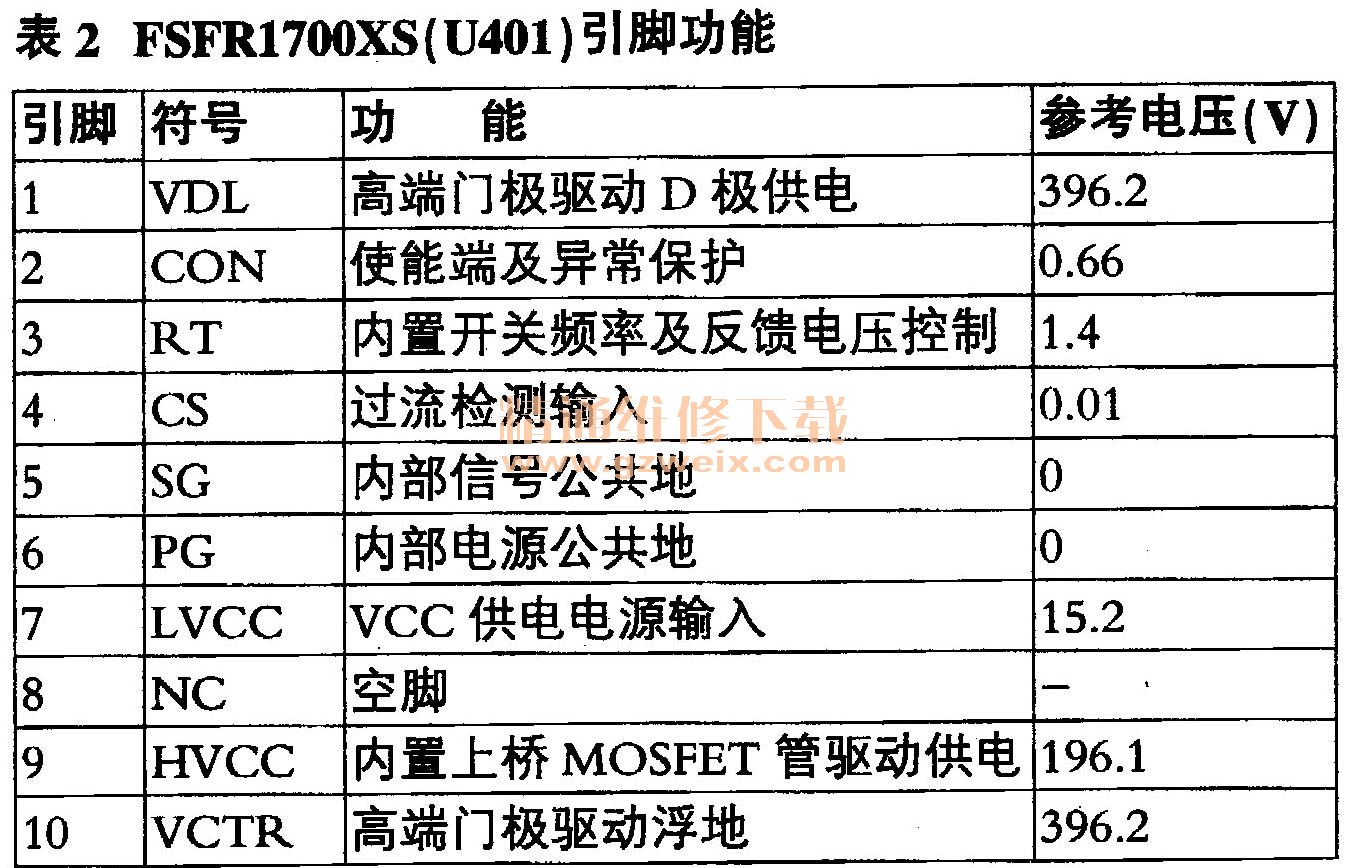

    该电源板的集成电路引脚功能和维修数据见表1、表2所示。
