（3）副电源电路

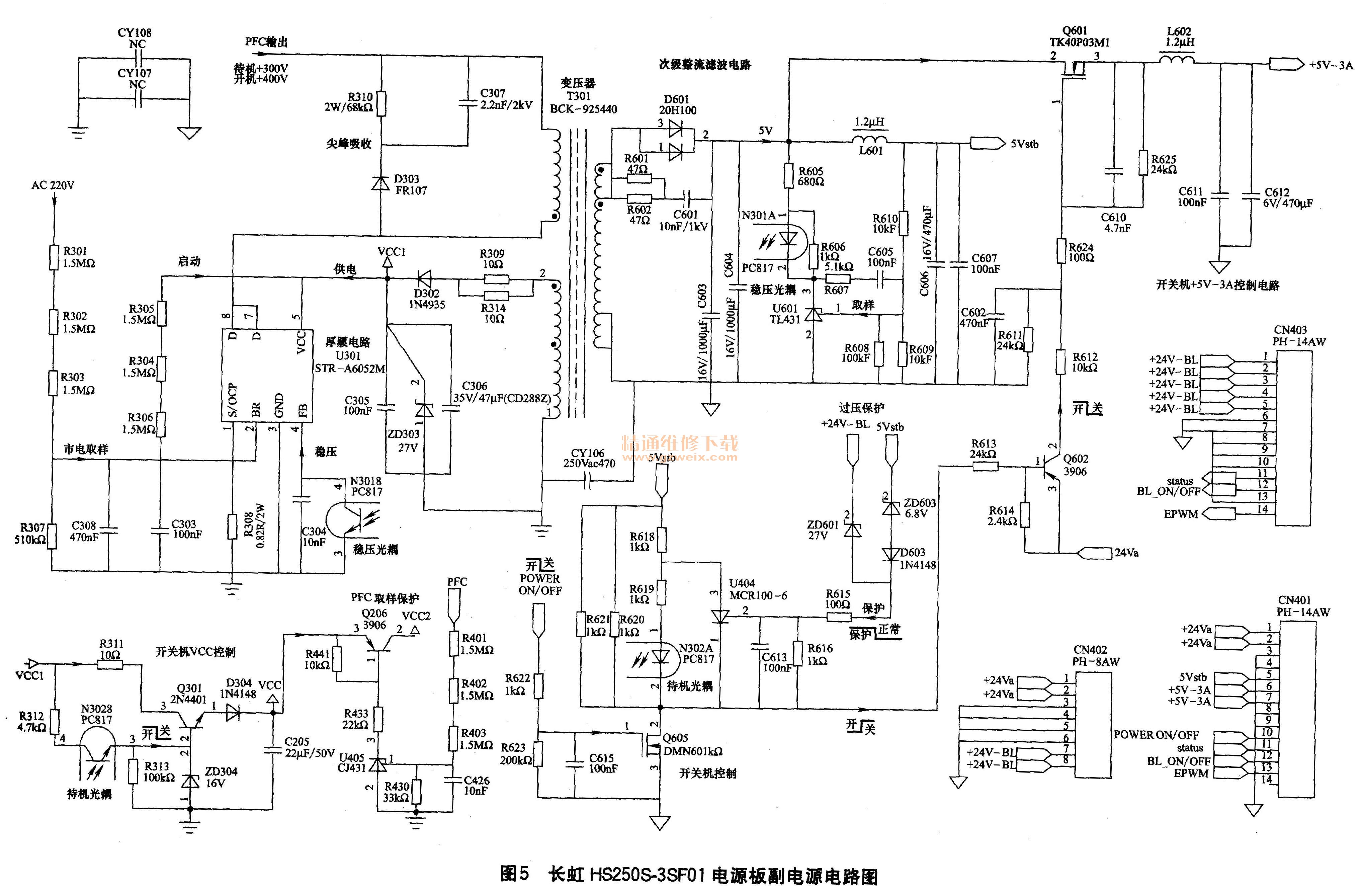

长虹HS250S-3SF01电源板中的副电源如图5所示。副电源：由厚膜电路STR-A6052M（U301）、变压器T301、稳压控制电路U601、光电耦合器N301为核心组成。一是输出＋5Vstb，为整机控制系统电路供电，遥控开机后副电源输出＋5V-3A电压，为主板小信号电路供电；二是输出VCC电压，经待机电路控制后输出为PFC和主电源驱动电路供电。
①STR-A6052M简介STR-A6052M是STR-A600。系列小型开关电源厚膜电路之一，其内部电路方框图如图6所示，内含稳压器、交流电压检测器、振荡器、脉宽调制器、MOSFET开关管。工作频率67kHz，内部MOSFET开关管耐压650V，输出功率16W，最大20W。引脚功能见表2。
②启动供电过程通电后，市电整流后的100Hz脉动电压，经D203向PFC滤波电容C203、C211～213充电，形成约＋300V直流电压，为副电源供电，通过T301的一次绕组加到U301的7、8脚内部MOSFET开关管的D极，同时经内部启动电路向5脚外部C306充电，产生启动电压。5脚电压达到启动条件后，U301内部振荡电路启动工作，推动内部MOSFET开关管工作于开关状态，其脉冲电流在T301中产生为感应电压，T301的热地端辅助1-2绕组感应电压由D302整流、C306滤波形成VCCl电压，一是为U301的5脚供电，使U301进入准工作状态；二是送到VCC开关机控制电路，控制后为PFC和主电源驱动电路提供VCC电压。
③整流滤波输出电路D601是一种双整流二极管，具有较大的整流输出电流，它与C603、C604、L601、C606等组成＋5V整流滤波输出电路，T301的二次绕组中的感应电动势，经整流滤波后，产生5Vstb电压，为主板控制系统和电源板开关机电路供电。
④尖峰吸收电路U201的7、8脚内部MOSFET开关管的D极，外接D303、R610、C307为尖峰脉冲吸收电路，防止MOSFET管在关断时，T301产生的自感脉冲将U201内部的MOSFET开关管击穿。
⑤稳压控制电路稳压控制电路由误差放大器TL301（U601）、光电耦合器PC817（N301）为核心组成，对副电源厚膜电路U301的4脚内部振荡电路进行控制。当副电源输出SVstb因某种原因上升时，U601和N301的导通电流会增大，将U301的4脚电压下拉，U301内部的电源开关管导通时间缩短，5Vstb输出电压下降到正常值。当5Vstb输出电压下降时，上述过程相反，起到自动稳压的作用。
⑥过流保护电路U301的1脚内接开关管的S脚和过流检测电路，外接R308过流保护电阻。R308两端的
电压降反映了开关管电流的大小，当U301内部开关管电流过大，R308两端的
电压降随之增大， U301的1脚电压升高，当1脚电压超过保护设定值时，1脚内部保护电路启动，副电源停止工作。
⑦市电欠压保护电路U301的2脚为交流电压检测输入端。AC220V电压经R301～R303与R307分压取样后，加到U301的2脚，当市电电压正常时，U301正常启动工作；当市电电压过低时，U301停止工作。
⑧开关机控制电路开关机电路如图5下侧所示，由Q605、光耦N302（PC817）Q301为核心构成，采用控制PFC功率因数校正电路U201和主开关电源驱动电路U401的VCC供电的方式。
开机时，POWER ON/OFF控制信号为高电平时，Q605导通，N302导通，Q301导通，副电源产生的VCCi电压经过Q301输出VCC电压，为PFC驱动电路U201供电；VCC电压再经Q206、U405控制后，为主电源驱动电路U401供电，整机进入工作状态。
遥控关机时，POWER ON/OFF控制信号为低电平时，Q605截止，N302截止，Q301截止，切断VCC供电，PFC电路和主电源停止工作，整机进入等待状态。
（4）主电源电路

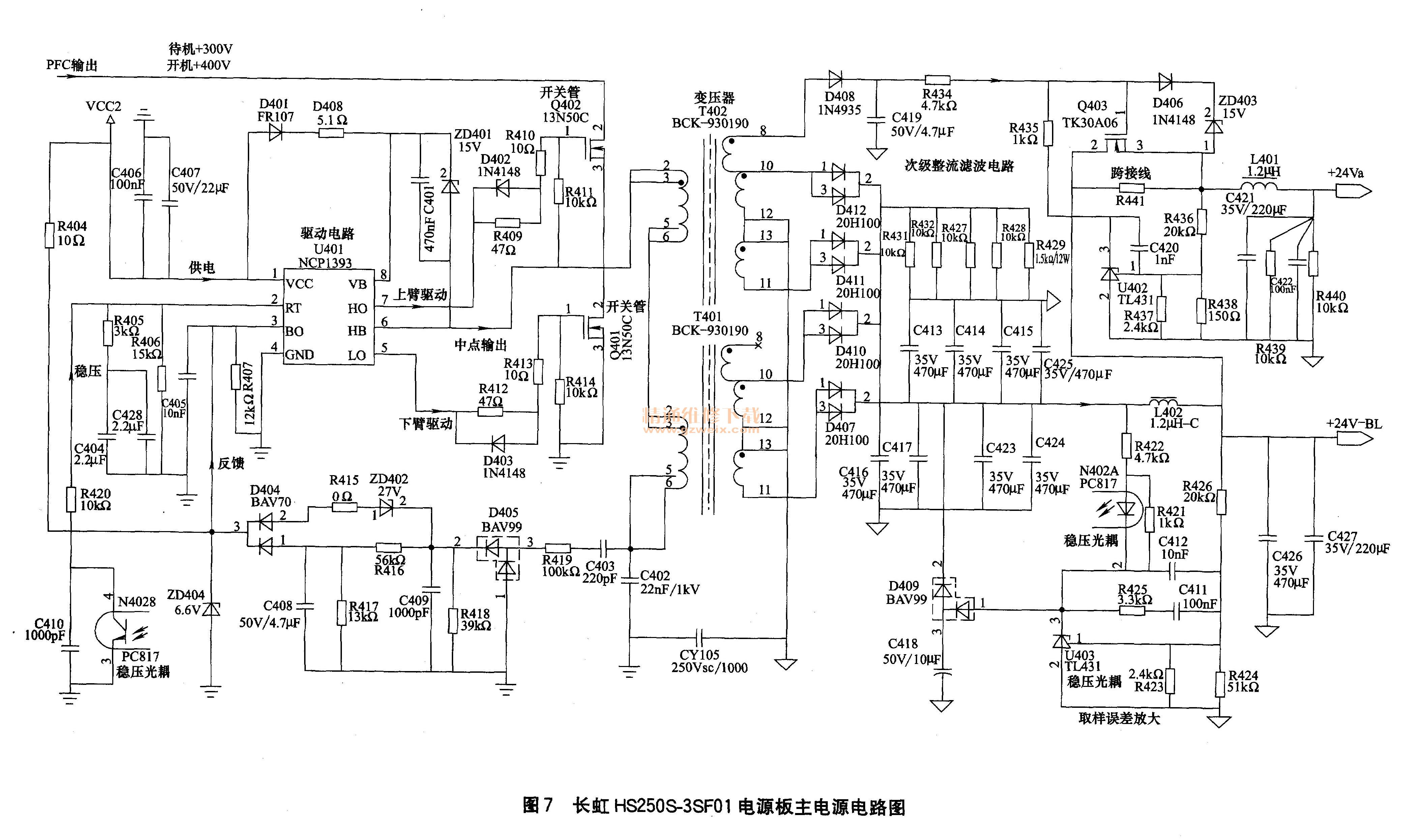

长虹HS250S-3SF01电源板中的主电源电路如图7所示，由驱动电路NCP1393（U401）、半桥式输出电路MQSFET开关管Q401、Q402、变压器T401、T402、稳压控制电路U403、光电耦合器N402为核心组成。二次开机后，启动工作，产生＋24V BL电压和＋24VVa电压，为主板功放电路和背光灯板供电。

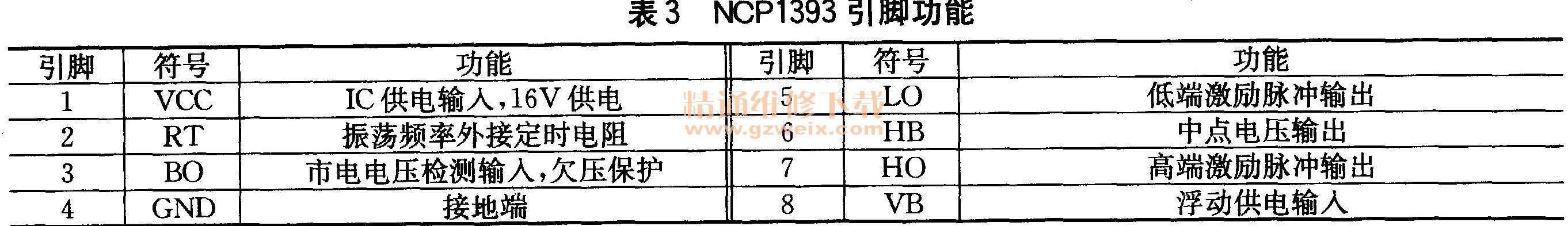

①NCP1393简介NCP1393B是LI￡谐振模式控制器，推动半桥式输出电路工作。内部框图如图8所示，内含振荡电路、稳压控制电路、上臂和下臂驱动输出电路等。工作频率从25千赫至250千赫，最低频率调整精度3%，升压驱动电路可承受600V电压，内设100ms PFC延迟计时器，内设过压保护、过热保护，内部工作电压16V、NCP1393引脚功能见表3。
②启动供电过程经功率因数校正电路产生的400V的PFC电压，一路加到半桥式推挽输出电路Q402、401；另一路送到图5下部开关机VCC控制电路，经R401～R403与R430分压后，加到U401的1脚，使Q405导通，Q206导通，输出VCC2电压，为U401的1脚提供工作电压，U401内部振荡电路启动，产生的振荡脉冲信号经集成块内部相关电路处理后，U401的5、7脚输出极性相反的PWM脉冲，分别驱动Q401和Q402进入开关工作状态。在U401的7脚输出高电平时（即PWM脉冲的平顶期出现时），Q402导通，同时，U401的5脚输出低电平，故Q401截止，Q402导通时，PFC电压通过Q402的D-S极、T402的一次绕组、C402到地构成回路，并在T402一次绕组中产生上正下负感应电动势。在U401的7脚输出低电平时（即PWM脉冲的平顶期过后），Q402截止，同时，U401的5脚输出高电平，故Q401转为导通，从而使T402的一次绕组中感应电动势极性反转，又通过C402、Q401的D-S极构成回路，形成LC振荡，并通过T402的二次绕组向负载供电。
当U401的7脚和5脚不断输出极性相反的PWM脉冲时，Q402和Q401就不断推挽输出，从而使主电源工作在开关振荡状态。
③整流滤波输出电路T402次级绕组的D407、D410-D412与C413～C417、C423C425、L402、C426、C427等用于＋24V-BL整流滤波输出，主要为伴音功率输出电路和背光灯电路供电；D408与C419整流滤波后产生的电压，为＋24Va控制开关管Q403的G极提供正向偏置电压，Q403导通，经误差放大器U402稳压后，输出十24Va电压。
④稳压控制电路稳压电路由误差放大器TIA31（U403）、光耦PC817（N402）为核心组成，对主电源驱动电路U401的2脚内部振荡电路进行控制。当＋24V电压出现波动时，通过U403、N402将波动电压的差值信号反馈到U401的2脚，由U401的2脚内电路控制U401的5、7脚输出脉冲的占空比，以调整Q401、Q402的导通与截止时间，从而实现自动稳压的目的。
当4＋24V电压升高时，U403的导通阻值减小，N402的导通电流增大，U401的2脚电压下降，U401的5、7脚输出脉冲占空比减小，Q401、Q402导通时间缩短，从而使二次整流输出电压下降，起到自动稳压作用。当＋24V电压下降时，上述过程相反，也起到自动稳压的作用。
⑤过压保护电路该机原来设有以可控硅U404为核心的过压保护电路，如图5下部所示，当副电源输出的电压过高时，击穿稳压二极管ZD603，经D603、R615向U404的2脚送去高电平；当主电源输出的电压过高时，击穿稳压二极管ZD601，向U404的2脚送去高电平。U404导通，将开关机控制电路光耦N302的1、2脚短接，N302截止，开关机控制电路Q301截止，与待机一样，切断PFC驱动电路U201和主电源驱动电路U401的VCC供电，PFC电路和主电源停止工作。
⑥ PFC欠压保护开关机VCC控制电路后面的Q206、U405组成PFC电压检测电路，PFC电压正常时，U405导通，Q206导通，输出VCC2电压，主电源正常工作；当PFC电路发生故障，PFC电压过低时，U405截止，Q206也截止，切断VCC2供电，主电源停止工作。
