三、TCON板供电的分类
    TCON板上设计的电源电路包括DC-DC电压转换电路（也称电源管理电路）和一些降压稳压电路、GAMMA校正电路等。
    液晶电视电源管理电路通常由一块IC与相关引脚就能产生不同大小直流电压，这些电压用于满足TCON板上时序控制IC（即主芯片）、SDRAM随机存储器、GAMMA电压形成及屏基板栅、源驱动电路工作。较常见的电源管理IC有TPS65161A、TPS65160A、TPS65162A、BD8156EFV、MAX1518等。这些IC脚工作方式大同小异，都要产生四大类电压：自举升压电路产生的VDD（通常是16V左右，有的标注为VAA、VDA等，测试点常标注为PAD-AVDD）、Gate Driver栅驱动电路需要的两个电压VGH（有的为26V9有的为23V9有的达＋31V）、VGL（-5.5V左右、个别的还达到-31V）和VCC低电压。VGH电压负责TFT打开，VGL负责TFT关闭。VCC电压有的3.3V，有的为2.5V，屏不同TCON板上标注电压符号也有所不同，有的为VDD25或VDD33、V3D3，有的又为Vlogic。此类VCC电压相对较低，用于供主TCON芯片及随机存储器SDRAM、屏栅驱动、源极驱动等电路工作。VCC电压再经电路板上设置的DC-DC降压转换电路形成如2.5V或1.8V供主控制TCON电路工作。而自举电压产生的VDD电压主送GAMMA校正电路，产生14路或18路、甚至更多路GAMMA电压送入屏源驱动电路，GAMMA电压有的标注为GMO、GM1……，有的又标为VCMA1、VCMA2……，或VGMA1、VGMA2……等。GAMMA送入源驱动电路，使送入屏上TFT管的5极电压在0V～18V之间变化，再通过S极与共极VCOM间的电压差，决定加在相应位置TFT管控制的液晶上的电压，从而实现不同显示效果的画面，校正画面灰度等级。
    图9画出了奇美T315XWO1屏逻辑板主板提供的5V在TCON板上转换成其他电压的分布图。5V经保险管F 1、R502限流后分成两大支路：

    第一大支路经R501去Q501作开关控制。Q501要输出VIN（5V）电压，首先是5V通过R539去U3产生2.5V电压提供给定时控制块，并使U4输出3.3V后，复位电路U10输出复位电平经Q502，使Q502饱和导通，Q501（ P沟道）G极电压低于S极，Q501导通输出VIN给电源管理U2的22脚。U2工作后，从21脚输出并关脉冲，经Q507驱动放大后输出三路AX脉冲电路，其中一路送入D504支路产生AVDD电压，此电压中的第1路送往U13（LM431）和U5组成的GAMMA电压形成与校正电路后，形成22组GAMMA电压送入屏源驱动电路，调整输往屏TFT晶体管RGB数据控制信号电平，实现画面灰度校正；第2路经B603（AVDD1）后直接去屏驱动电路；AVDD电压的第3路经B101去U12，对屏送过来的COMF2共极电压进行误差控制再返回屏共极。

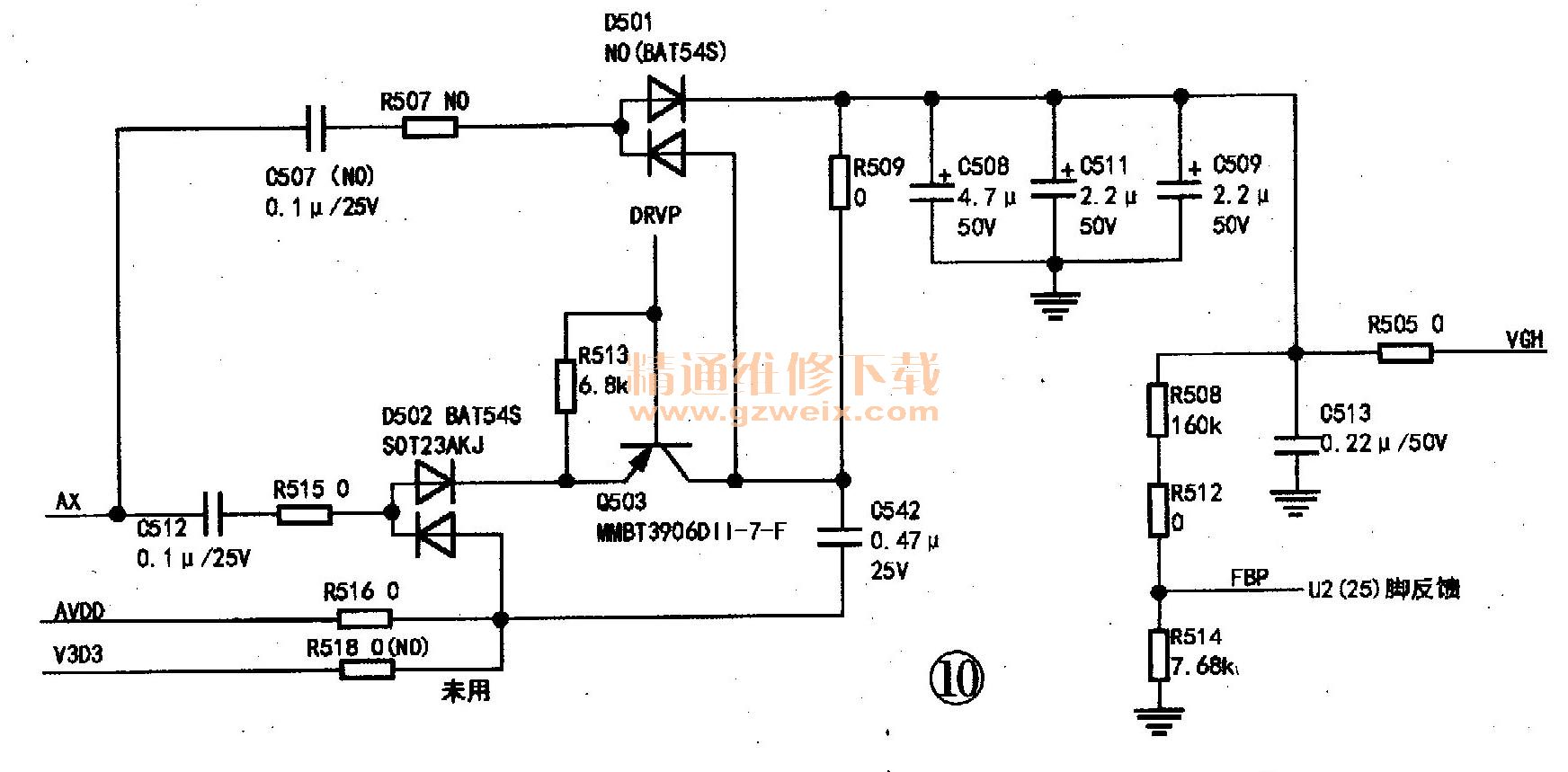

    U2的28脚输出负极性开关控制信号控制Q505，使③脚输出开关脉冲AX通过C515、D503组成负电荷充电泵电路，经Q505开关转换、C519～C521滤波后得到VGL负电压送入屏栅驱动电路，实现TFT工作关闭控制。U2的26脚输出正极性控制信号控制Q503开关动作，使21脚输出AX开关脉冲通过C512、D502组成正电荷充电泵电路，再盛加上AVDD电压接入Q503的e极，经Q503开关控制、C508、C509、C511滤波后得到VGH电压，见图10。此VGH电压再送入U2的①脚。TFT管工作时的时序控制信号YV1c，被定时控制芯片U1（AUO-016）送入U2的31脚后，在U2内经开关控制后从32脚输出VGHC去屏栅驱动电路，启动栅驱动输出打开TFT的控制电压。
    5V的第二大支路电压经过R539又分成了两路：一路经U3产生2.5V电压，经B709、B703等接入主定时控制块AUO -016；另一路经U4形成3.3V，作为整个TCON板上主芯片、存储器U11、动态随摆机存储器U9等的供电。
