1．开机无电压输出
   （1）熔丝熔断
测量熔丝F901是否熔断，如果已经熔断，说明开关电源存在严重短路故障，主要对以下电路进行检测：
    1），检测整流滤波BD901、C905是否击穿漏电。
    2）检查电源开关管Q901是否击穿，如果击穿，进一步检查T901的绕组4～6并接尖峰吸收件D901、C906、8908是否失效开路；检查IC901的2脚外部稳压控制电路的IC903、IC902，检查IC901的3脚外部过电流检测电路的8922、C924和R914～R917是否连带损坏。
    3）检查T901的二次侧整流滤波电路或负载电路是否发生严重短路故障。必要时断开输出连接器，接假负载对电源电路输出电压进行测量，判断是负载电路故障还是电源电路故障。
   （2）电源板始终无电压输出
    如果测量熔丝F901未断，说明开关电源不存在严重短路故障，测量电源板有无12V和5V电压输出，如果始终无电压输出，主要是开关电源电路未工作，主要对以下电路进行检测。
    1）测量IC901的8脚有无启动电压，如果无启动电压，检查8脚外部的启动电路R904、R905是否开路或烧断、阻值变大，检查IC901的6脚有无VCC工作电压。
    2）测量IC901的5脚有无激励脉冲输出，无激励脉冲输出，故障在IC901及其外部元器件发生故障；有激励脉冲输出，则是MOSFET开关管Q901及其外部电路发生故障。

    2．开机瞬间有电压输出
    如果开机的瞬间电源板有电压输出，然后降为0V，则是保护电路启动。一是检查市电电压是否过高，引发市电过电压保护电路启动；二是检查过电压保护稳压二极管ZD901，过电流保护电路取样电阻R914～R917是否漏电、变质；三是检查稳压电路IC902、IC903是否发生故障；四是断开负载电路，对开关电源进行维修，避免负载电路故障对开关电源产生影响，引起过电流保护电路动作。
    2.1.3开关电源电路维修实例
    例1：开机黑屏幕，指示灯不亮。
    分析与检修：测量市电输入电路的熔丝F901未熔断，测量开关电源无电压输出，判断该开关电源电路发生故障。
    对开关电源进行检测，测量驱动电路IC901的8脚无启动电压，对8脚外部的启动电路R931、R904、R938进行检测，发现R904烧断，更换R904后，开机仍不工作。在IC901的6脚外接12V电源单独供电，振荡电路启动，说明6脚外部供电电路发生故障，对6脚外部元器件进行检测，发现R909阻值变大。更换R909后，故障彻底排除。

    例2：开机黑屏幕，指示灯不亮。
    分析与检修：测量市电输入电路的熔丝F901烧黑且断路，说明电源板有严重短路故障。对电源板大功率元器件进行电阻检测，发现MOSFET开关管妙Q901的D极对地电阻最小，为5. 6Ω，拆下Q901测量其极间电阻，内部击穿。
    检查容易引发开关管击穿的尖峰脉冲吸收电路D901、C906、R908，发现C906变色，且表明有裂纹，更换C906和Q901后，故障彻底排除。
    2.1.4背光灯电路原理精讲
    1．背光灯基本电路

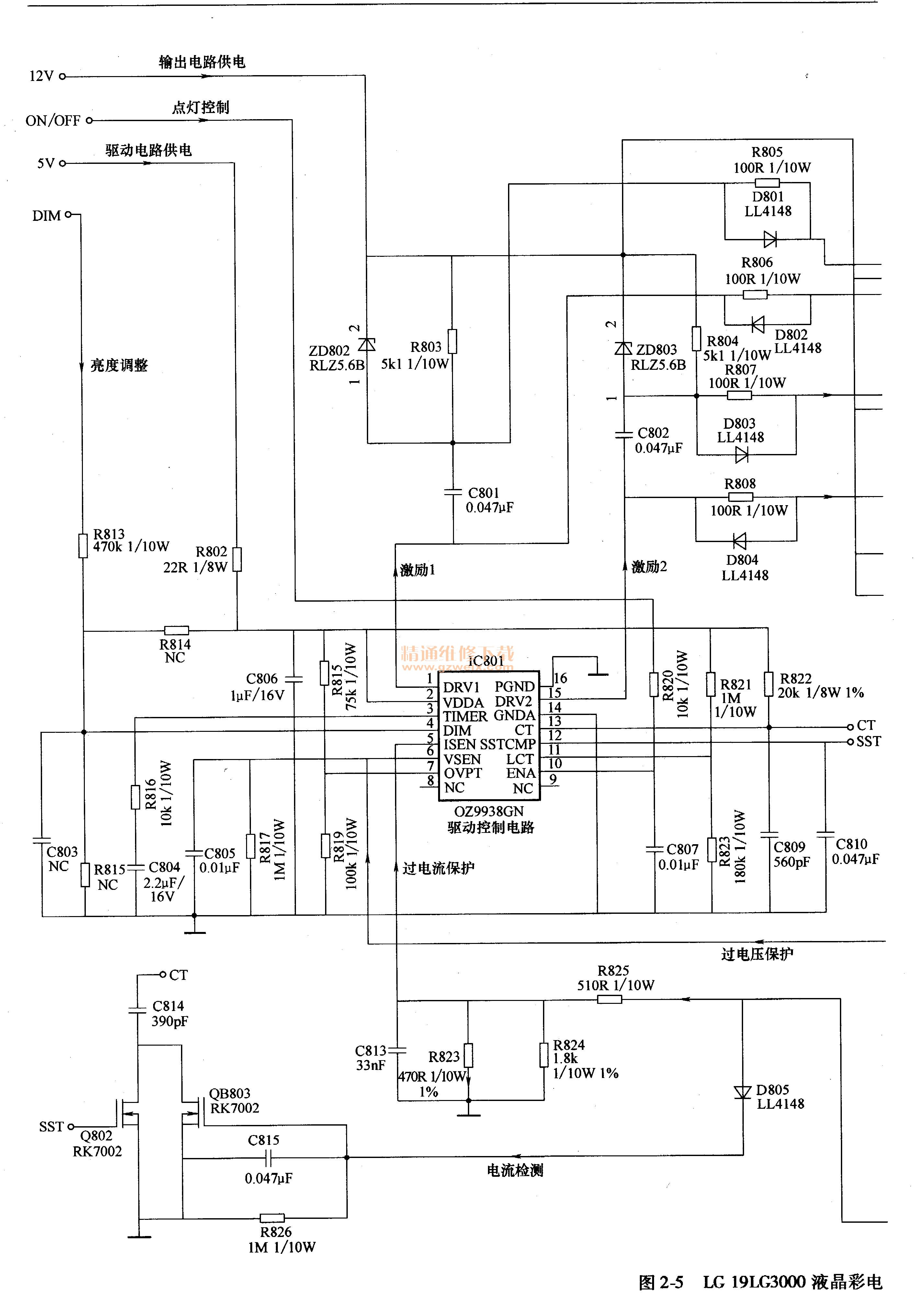

    LG 19 LG3000液晶彩电采用的型号为71512783电源板，其背光灯部分电路图如图2-5所示，主要由振荡激励控制电路、半桥式输出和高压形成电路两大部分组成。电源部分输出的12V电源，为背光灯半桥式输出电路供电，开关电源输出的5V电压为IC801的2脚供电。开机后，主电路控制系统向电源板背光灯背光灯电路送去ON/OFF开启电压和DIM亮度控制电压，背光灯电路启动工作，将输入的直流电压转换为接近于正弦波的交流高压，经4个输出连接器，去点亮液晶显示屏内部的背光灯管。


   （1）OZ9938GN简介
    背光控制电路主要由IC801（OZ9938GN）内外部电路构成，在主电路板的控制下启动工作，向高压形成电路输出两路驱动脉冲信号，并具有过电压、过电流保护功能。

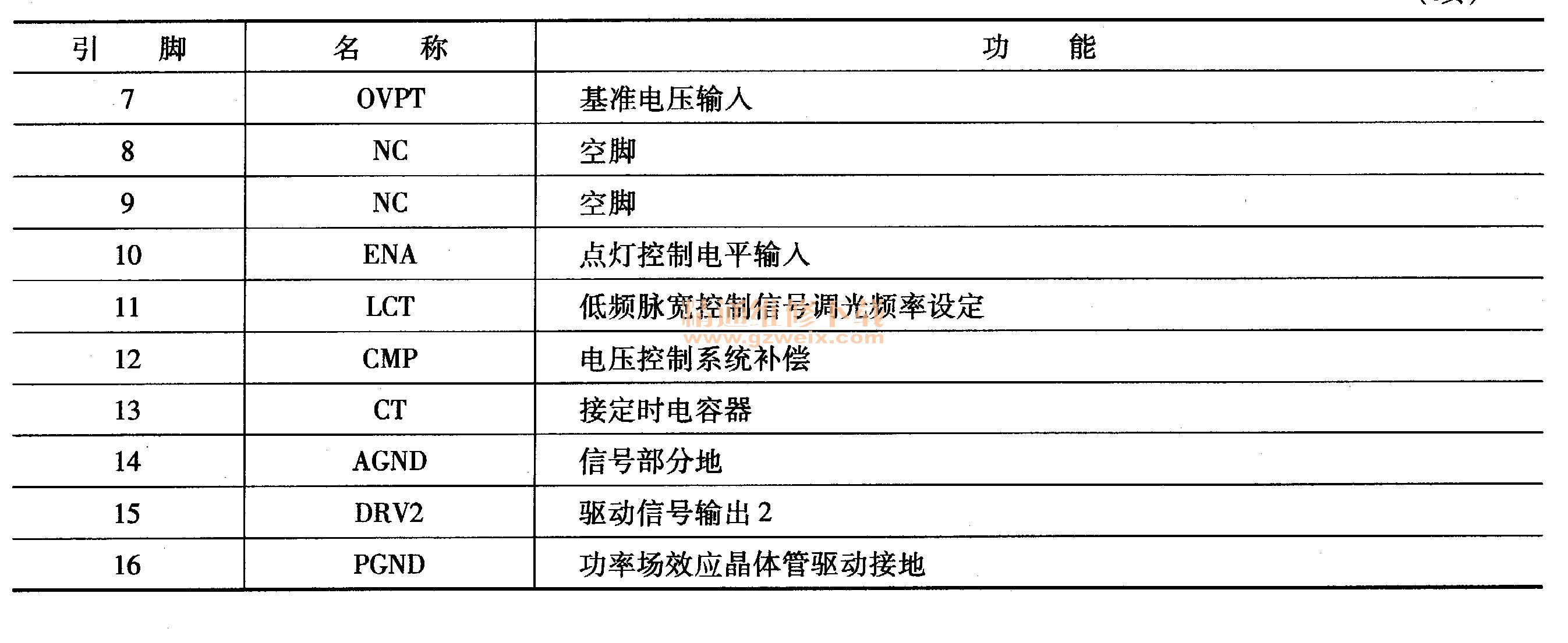

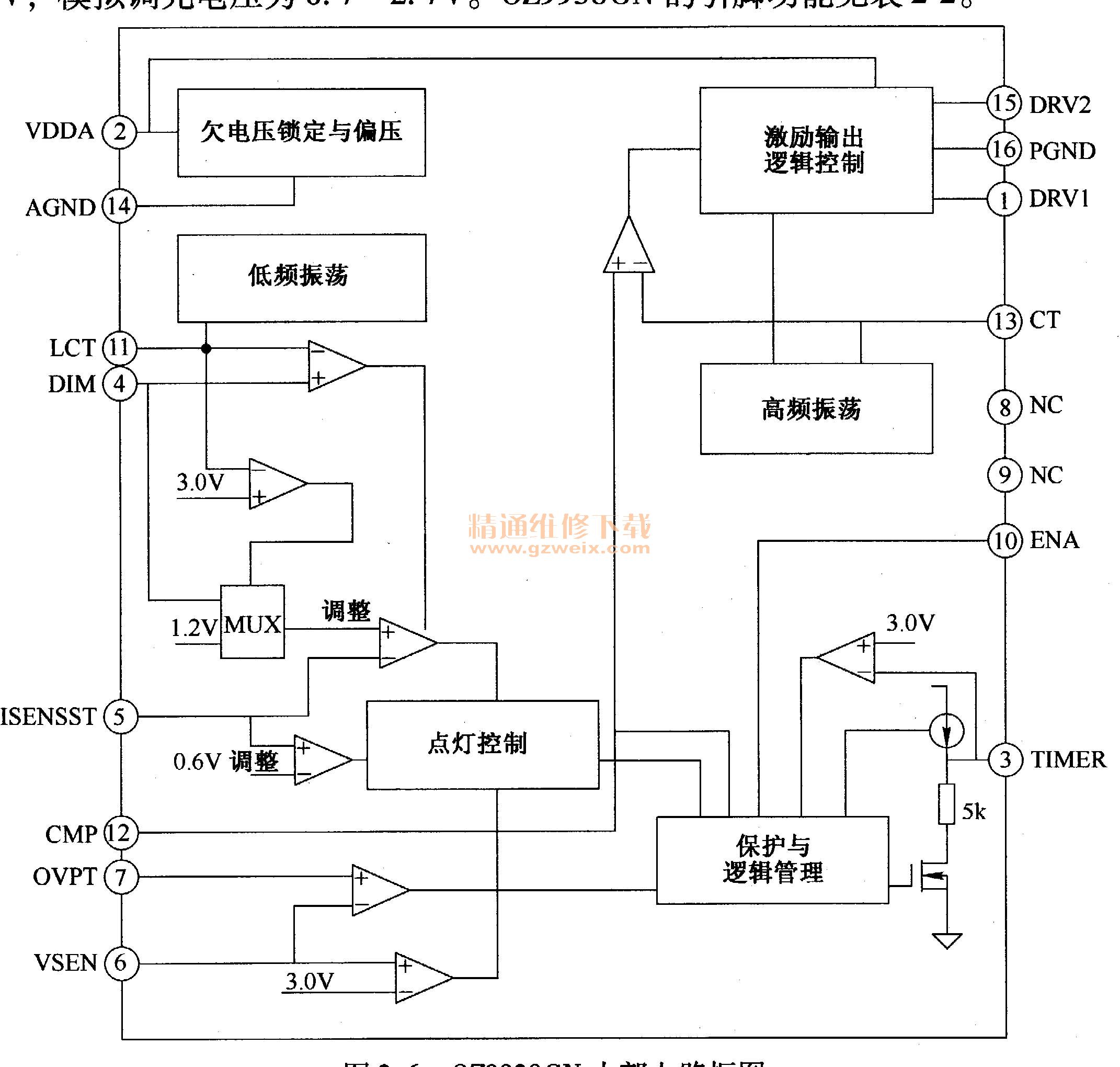

    OZ9938 GN是我国凸凹科技（OzMicro）公司推出的用于液晶产品CCFL背光控制检测电路，内部电路如图2-6所示，支持2～6个CCFL灯管，利用OZ9938 GN组成的液晶逆变器具有高效率、高集成度、外部元器件少等优点。它的最高工作电压为7V，典型工作电压为4.5～5. 5V，模拟调光电压为0.7～2.7V。 OZ993 8 GN的引脚功能见表2-2。




   （2）背光灯开启电路
    遥控开机后，主板微处理器输出的背光灯高电平开启ON/OFF指令经R820送到OZ9938 GN的10脚点灯控制端，OZ9938 GN内部振荡电路开始启动，经内部处理后从1、15脚输出PWM脉冲信号送到激励电路。在1个周期内，1脚波形与15脚脚波形的高低电平在时间上约差1/4个周期。
   （3）背光灯高压形成电路
    背光灯高压形成电路主要由复合MOSFET开关管Q805、Q806和升压变压器PT801、PT802（未安装）构成。升压后的交流电压经连接器CN801、CN802、CN803、CN804与背光灯管相连接。
    Q805、Q806是复合MOSFET开关管，内含两个MOSFET开关管。OZ9938 GN的1脚和15脚的激励脉冲分别送到Q805、Q806内部两个MOSFET开关管的G极，内部的两个MOS-FET开关管先后导通，在升压变压器PT801一次绕组5-1、6-2产生交变电流，在PT801的二次高压绕组产生交流高压，升压后为背光灯供电。
    2．背光灯保护电路
   （1）背光灯电流反馈电路
    电流反馈电路由电流互感器L801、L802和D809、Q803为核心组成。灯管电流流经L801、L802时产生感应电压，二次侧感应电压经R846、R847后，再经D809整流，产生电流检测电压，输出电流过高时，电流检测电压升高。一是经D805送到Q803、Q802放大电路，通过C814对OZ9938 GN的13脚定时电容器进行控制，调整振荡频率；二是通过R825送到OZ9938 GN的5脚电流检测输入端，电流过大时OZ9938 GN内部保护电路启动，停止输出激励脉冲。
   （2）背光灯电压反馈电路
    过电压保护电路由分压电路C817、C818、R836、R837、R828、R829、R830和整流管D806、D807、D808组成，对升压变压器PT801二次侧输出的交流高压进行检测。
    升压变压器PT801一次侧8脚输出的高压经过0817、C818、R836、R837分压后，再由D806整流，形成检测电压送到OZ993 8 GN的6脚过电压保护检测输入端；PT801二次侧9脚输出的高压经过R828、R829、R830分压后，再由D806整流，形成检测电压送到OZ9938 GN的6脚过电压保护检测输入端；当升压变压器PT801二次侧输出的电压过高时，
送到OZ9938 GN的6脚检测电压升高，OZ9938 GN停止振荡，达到保护的目的。
   （3）背光灯亮度调整电路
    主电路板送来的DIM为调光电压输入端，输入的直流电压经R813送到控制芯片OZ9938 GN的4脚，以调整1脚、15脚输出的激励脉冲，实现对背光灯管亮度的调整。
