三星液晶彩电BN44 - 00260 A电源+背光灯板维修
来源:本站整理  作者:佚名  2015-11-13 14:45:33


    3.2.3电源电路维修实例

   例1:开机无电源指示,试机时偶尔开机正常。
    分析与检修:原以为是电容鼓包,拆机才发现跟传统的三星机不同,直观发现主电源电路DB802处线路板焦黄,在路测DB802正、反向阻值正常,拆下测量有接触不良,同时发现该管采用的是工频管1 N4007(曾有网友反驳是U4007,经仔细查看确认为1 N4007),所以容易损坏,用快恢复管代换后正常。

    例2:无电源指示。
    分析与检修:拆板通电。测二次侧无任何输出,二次侧阻值正常。测CM803处有16V以上电压而CM804处无电压,表明PWM块没有起振。在路测ICE3BR0665J阻值无明显异常,光耦合器PC801S的3、4脚阻值正常,外围电阻、电容、二极管无明显异常,试更换DB802无效,试更换CM803、CM804也无效。再仔细检查,发现稳压管ZD804反向电阻为50kΩ,前面以为是UM801 S的7脚在线阻值,但测ZD803负极对地阻值时发现阻值远远要大于50kΩ,表明ZD804有漏电,拆下测量果然漏电,用12V稳压管代换后正常。由于ZD804漏电导致7脚电压不足,PWM块不能正常起振。
    3.2.4背光灯电路原理精讲
    三星液晶彩电BN44-00260A电源+背光灯二合一板背光灯电路主要由SEM2006(U1801)为核心的振荡与控制电路、由Q1801~Q1806和推动变压器DT801 S组成的激励推动电路、由开关管Q1820、QI821和升压变压器T1801S、T1802S组成的升压输出电路三大部分组成。

    1.振荡控制电路
    三星液晶彩电BN44- 00260A电源+背光灯二合一板背光灯振荡与控制电路如图3-15所示。主要由振荡与控制电路SEM2006(U1801)为核心组成。
   (1)SEM2006简介

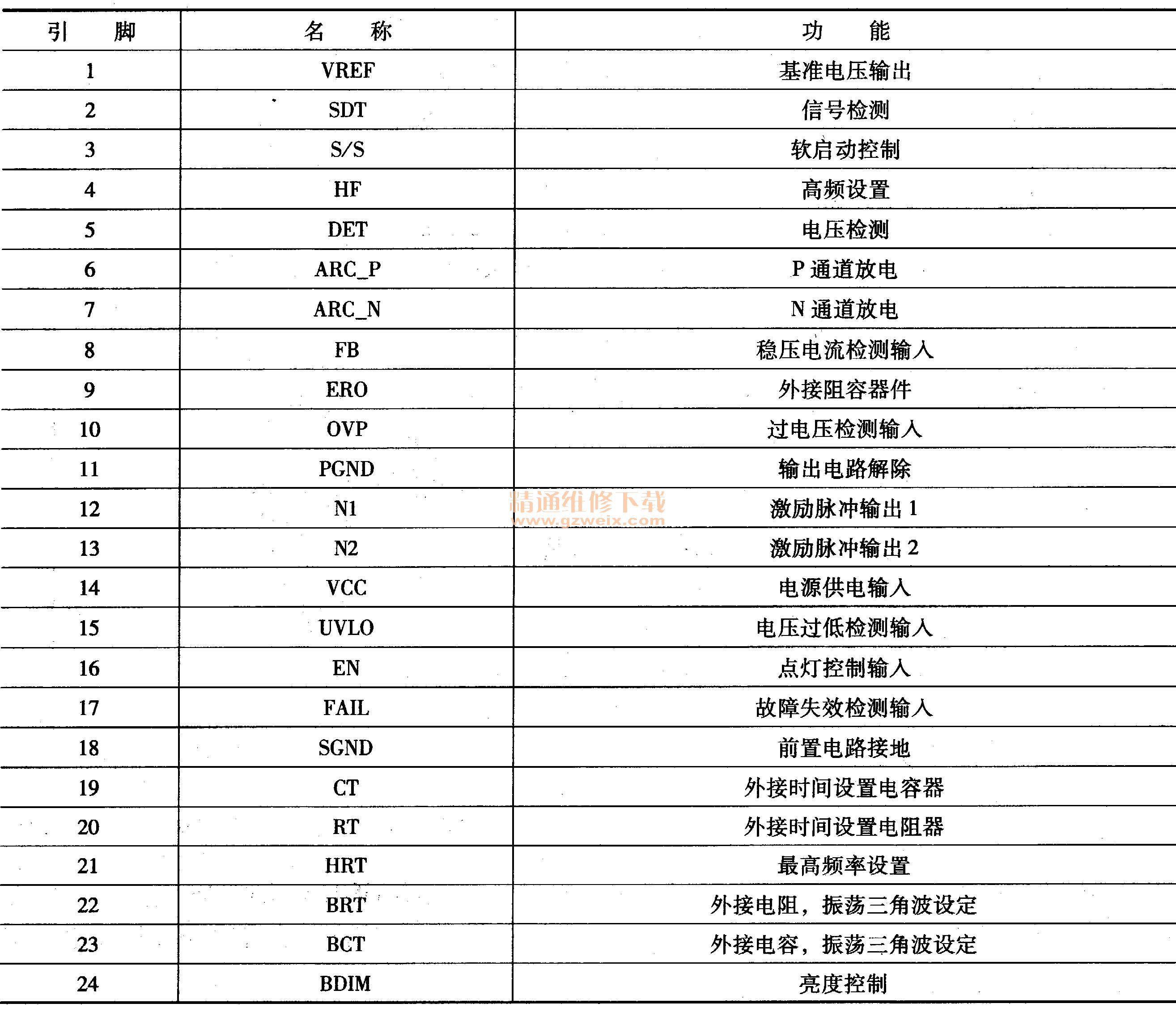

SEM2006是背光灯专用振荡与控制电路,内含振荡器、驱动电路、电流检测和电压检测电路,亮度调整电路,点灯控制电路等。SEM2006的引脚功能见表3-6。

   (2)启动工作过程
    电源电路二次侧输出的13V电源直接为推动电路供电,同时经R1803//RI804降压后产生的VDD电压为背光灯振荡与控制电路UI801供电,PFC电路输出的380V电压为升压输出电路QI820、QI821供电。开机后,主电路控制系统通过连接器CNM802的23脚向背光灯电路送去Inverter ON/OFF点灯高电平,经光耦合器PC803S控制后,送到UI801的16脚,背光灯电路启动工作,UI801从12、13脚输出DRV 1和DRV2激励脉冲。

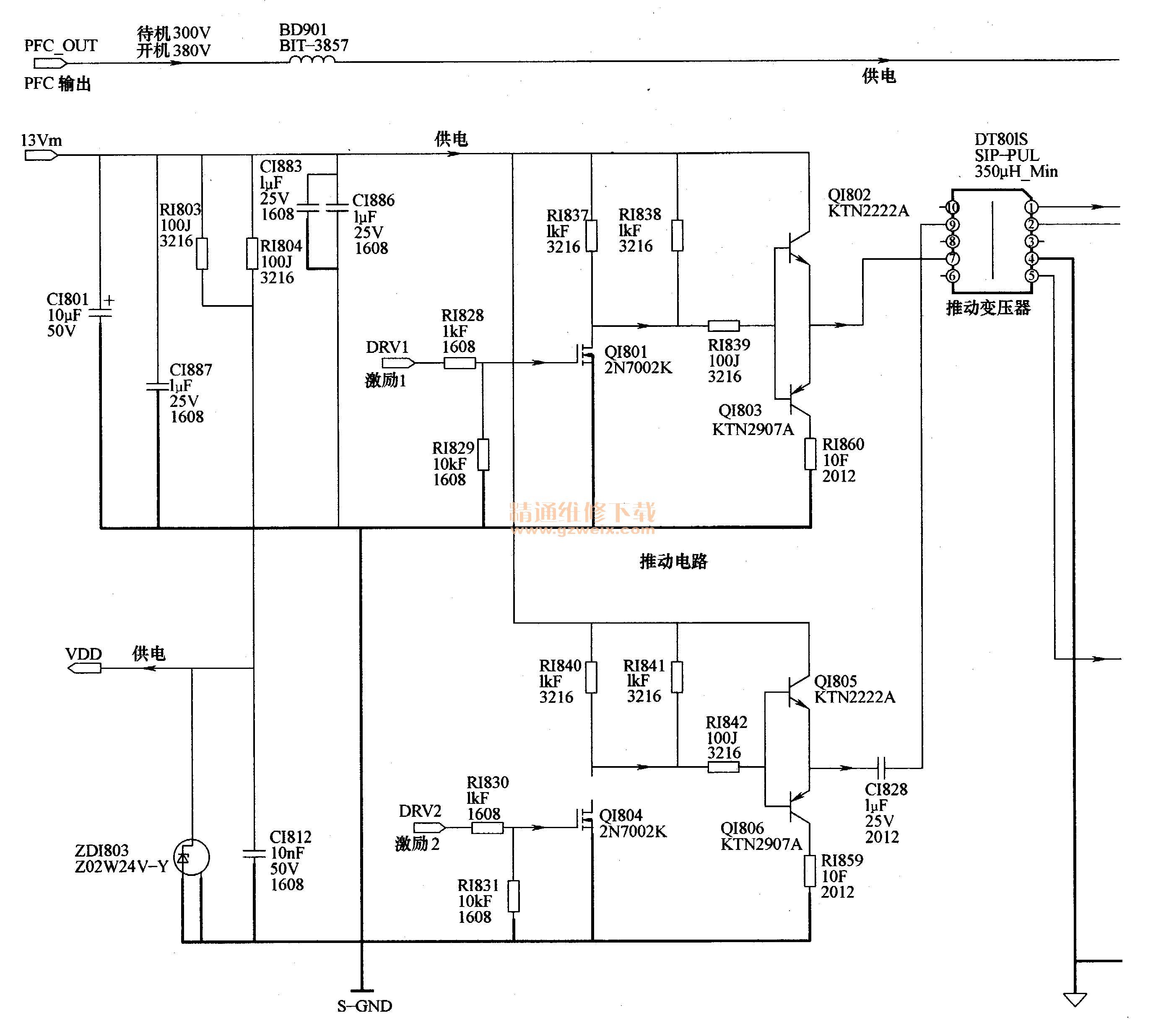

   (3)推动与升压输出电路

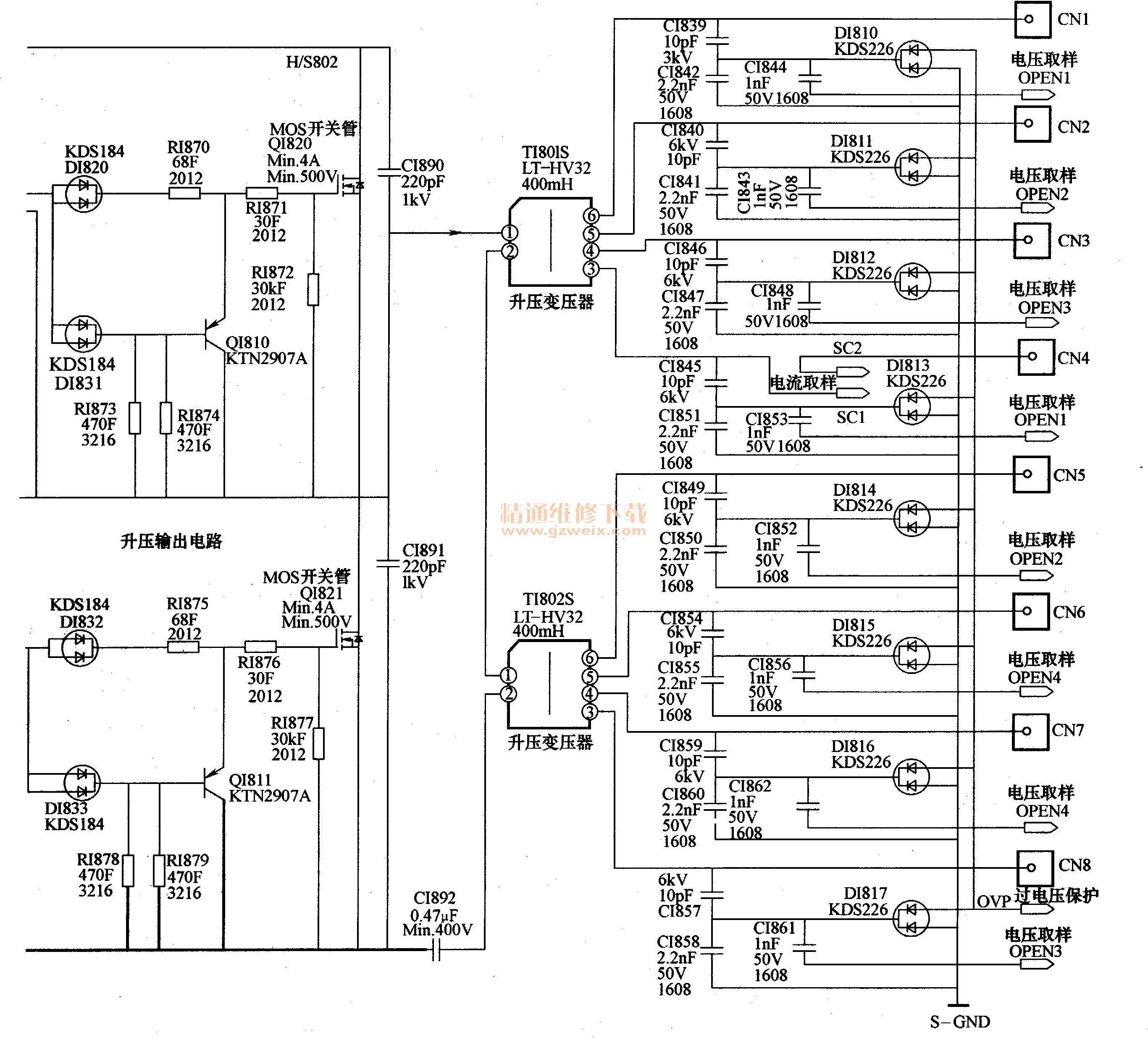

    推动与升压输出电路如图3-16所示。UI801从12、13脚输出DRV1和DRV2激励脉冲经推动电路QI801~QI806放大后,’通过推动变压器DT801 S输出激励脉冲,激励半桥式输出电路Q1820、Q1821轮流导通截止,其脉冲电流在升压变压器T1801 S、T1802S中产生感应电压,通过互感作用,在二次侧高压绕组产生接近于正弦波的交流高压,经高压连接器去点亮液晶显示屏内部的背光灯管。
