（2）副开关电源

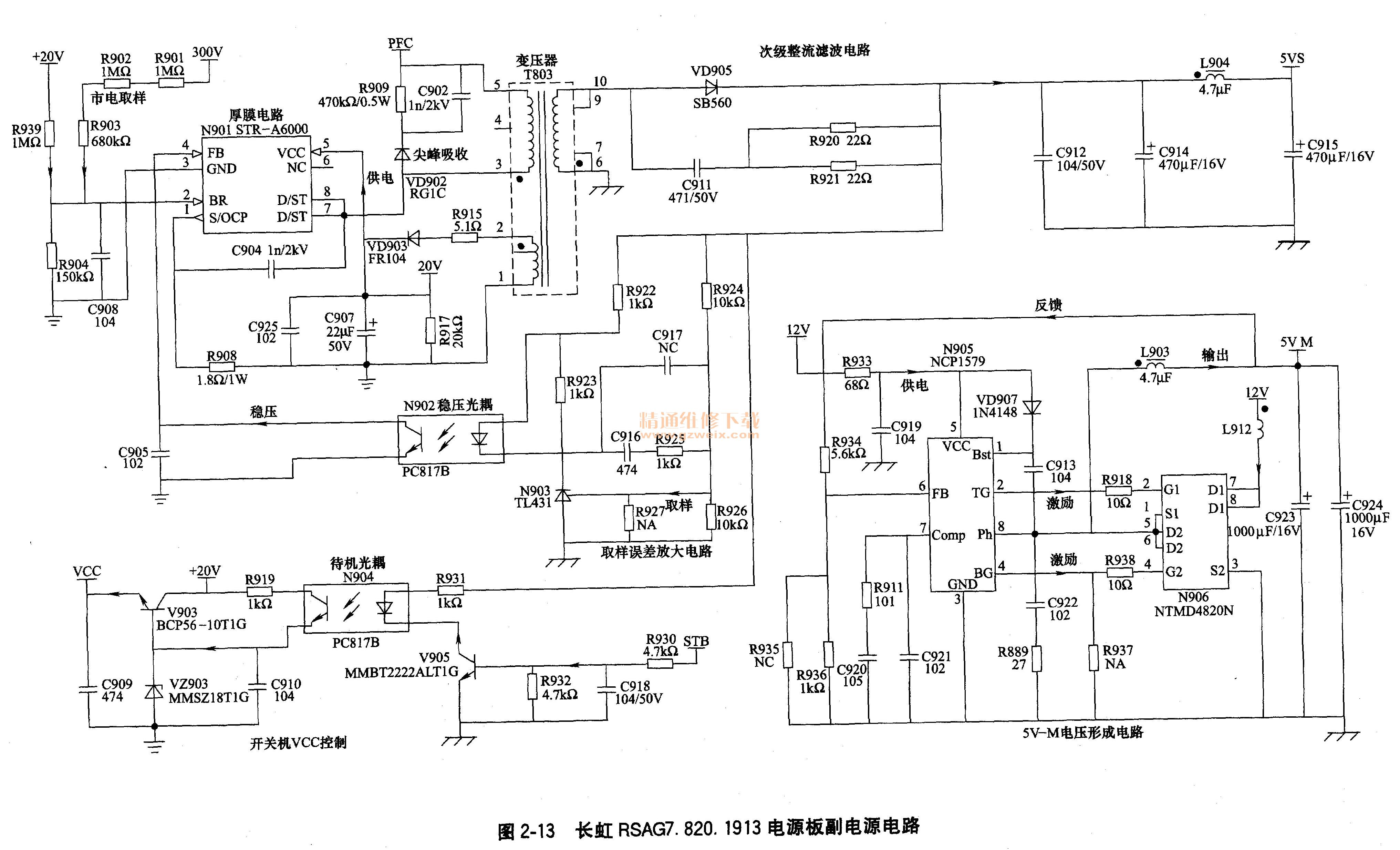

    长虹RSAG7.820.1913型电源板的副电源电路如图2-13所示，由厚膜电路STR-A6000（N901）、变压器T803、稳压控制电路N903、光电耦合器N902为核心组成。一是次级冷地端输出5VS，为整机控制系统电路供电；二是初级热地端输出20V电压，经待机电路控制后，开机时为PFC和主电源驱动电路提供VCC供电。

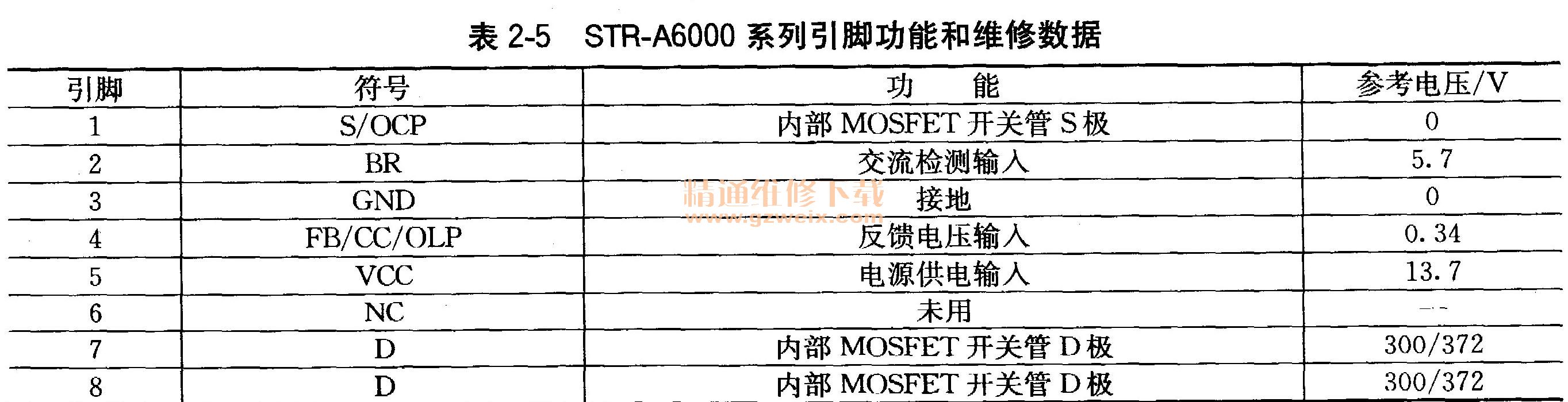

    ①STR-A6000简介STR-A6000是一片小电源设计的开关电源模块。内置振荡控制电路和MOSFET开关管，内部电路方框图和引脚功能与STR-A6052M相同，见本章2.1节的图2-6，其引脚功能和对地参考电压见表2-5。

    ②启动工作过程PFC电路待机状态C822、C823、C824两端的＋300V经变压器T803的初级5-3绕组加到N901的7、8脚，一是加到内部开关管的D极；二是经内部电路向5脚外部C907充电，当C907上的电压达到芯片要求的启动电平时，N901开始工作，其内部的MOSFET开关管脉冲电流在开关变压器T803中产生感应电压，T803次级6//7～9//10绕组感应脉冲电压，经外围电路整流、滤波后，生成5VS电压，为主板控制系统和电源板开关机控制电路供电；T803热地端的1-2绕组感应电压，经过VD903整流、C907滤波后，产生20V电压，一是向N901的5脚提供启动后的工作电压；二是送到开关机VCC控制电路，控制为PFC和主电源驱动电路N811、N831提供VCC工作电压。
    ③稳压控制电路副电源的稳压控制是由电压比较控制器N903（TL431）、光耦N902（PC817 B）及N901的4脚内部电路来完成的。5VS电压通过分压电阻加到N903的G极，在N903内部进行基准比较，当电压异常时，调整N903的电流的大小。再通过光耦N902反馈给N901，控制内部MOSFET管的PWM开关控制信号的导通宽度，从而实现稳压控制。
    ④尖峰吸收电路N901的7、8脚内部开关管的D极，外接VD902、R909、C902为尖峰脉冲吸收电路，防止MOSFET管在关断时，T803产生的自感脉冲将MOSFET管击穿。
    ⑤市电欠压保护电路N901的2脚为交流电压检测输入端。AC220V电压经R901R903与R904分压取样后，加到N901的2脚，当市电电压正常时，N901正常启动工作；当市电电压过低时，N901停止工作。
    ⑥开关机控制电路开关机电路如图2-13下侧所示，由V905、光耦N904（PC817B）、V903为核心构成，采用控制PFC功率因数校正电路N811和主开关电源驱动电路N831的VCC供电的方式。
    开机时，STB控制信号为高电平时，V905导通，N904导通，V903导通，副电源产生的20V电压经过V903输出VCC电压，为PFC电路N811、驱动电路N811和主电源驱动电路N831供电，整机进入工作状态。
    遥控关机时，STB控制信号为低电平时，V905截止，N904截止，V903截止，切断VCC供电，PFC电路和主电源停止工作，整机进入等待状态。
