长虹液晶彩电采用的RSAG7.820.1913型电源板，集成电路采用NCP33262＋STR-A6000＋NCP1396＋NCP1579组合方案，输出5VS、＋24V、18V、＋12V、5VM电压。应用于长虹LED42Tl8GP、LED42K11P、LED46T28GPN、LED46Kl6X3D、LED42Kl6X3D等大屏幕LED液晶彩色电视机中。
2.2.1 电源板原理详解

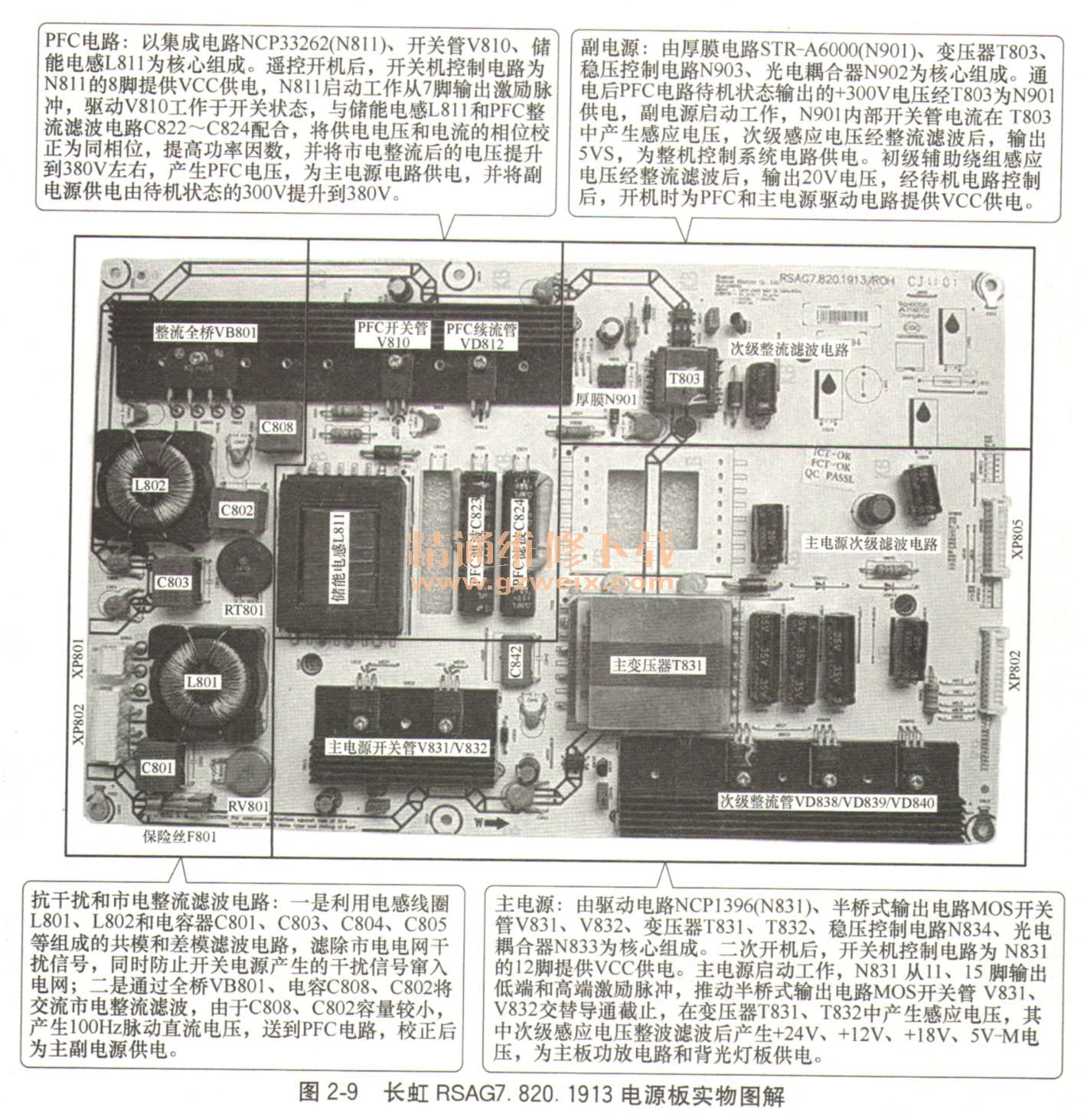

长虹RSAG7.820.1913型电源板实物图解如图2-9所示，电源板电路组成方框图如图2-10所示。
该电源板由四部分组成：一是以集成电路NCP33262（N811）为核心组成的PFC功率因数校正电路，将整流滤波后的市电校正后提升到＋380V为主开关电源供电；二是以集成电路STA-A6000（N901）为核心组成的副开关电源，产生＋5VS电压，为主板控制系统供电；三是以集成电路NPC1396（N831）为核心组成的主开关电源，产生24V/8A、18V/2A、12V/2A电压，为主板和背光灯板供电；四是由集成电路 NPC1579（N905）和双MOSFET开关管NTMD4820N（N906）为核心组成的5V-M电压形成电路，将主电源输出的＋12V转为5V-M电压，为主板小信号处理电路供电。
（1） PFC校正电路
长虹RSAG7.820.1913型电源板的PFC校正电路如图2-11所示，由振荡驱动控制芯片N811（NCP33262）、MOSFET开关管V810、储能电感L811、续流管VD812、滤波电容C822（未安装）、C823、C824为核心组成。遥控开机后驱动工作，将供电电压和电流的相位校正为同相位，提高功率因数，并将市电整流后的电压提升到380V左右，产生PFC电压，为主电源电路供电，且将副电源供电由待机状态的300V提升到380V。

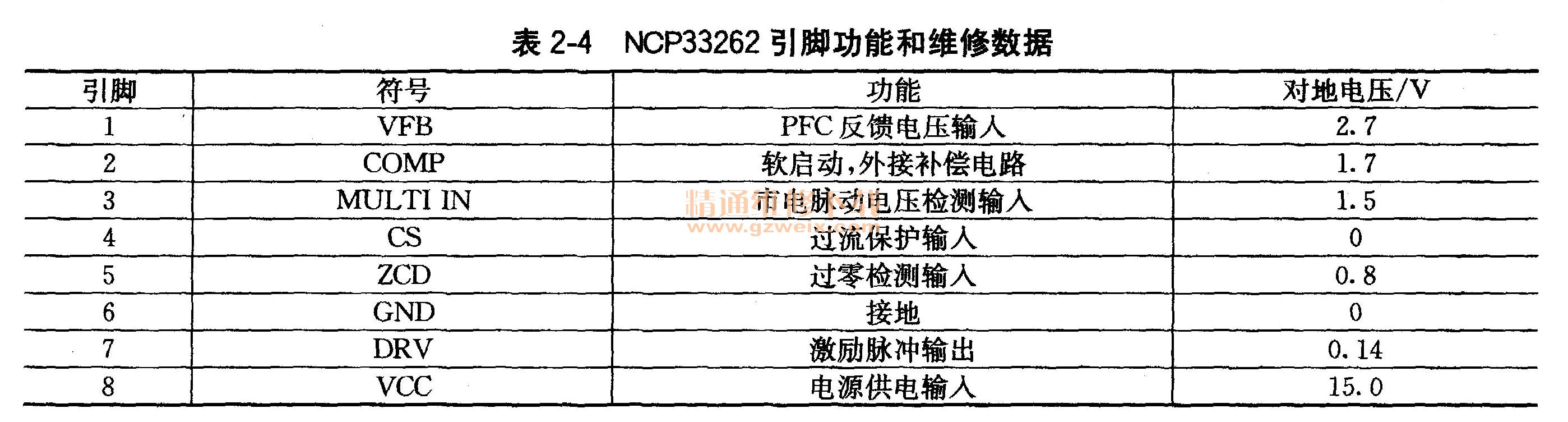

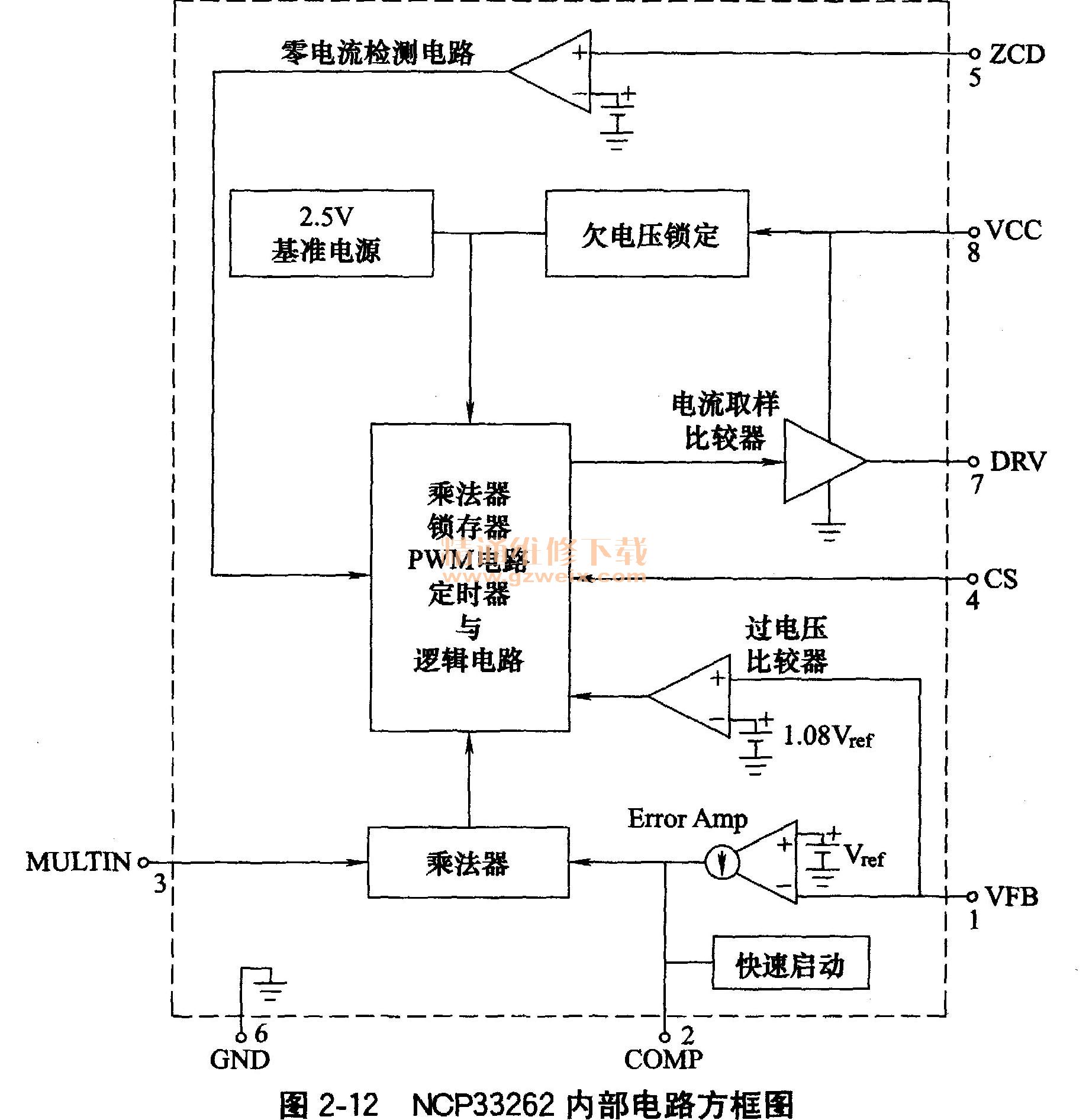

①NCP33262简介NCP33262是PFC电路专用集成控制芯片。工作在临界模式，采用升压电路方式工作，其内部电路方框图如图2-12所示，内含定时器、正交倍增器、零电流检测器、锁存器、图腾柱驱动电路和过流、过压、欠压检测保护电路。NCP33262引脚功能和对地参考电压如表2-4所示。
②启动工作过程按下电源开关5501后，AC 220V交流电压经图2-11上部的抗干扰电路滤除干扰脉冲后，送到整流滤波电路VB801、C808、C802，经整流滤波后形成100 Hz的300V的脉动电压，该电压一是经储能电感加到开关管V810的D极；二是经VD811向PFC滤波电容C822～824充电，形成300V直流电压，待机状态为副电源供电。
遥控开机后，开关机控制电路为N811的8脚提供工作电压，N811开始工作。从7脚输出PFC激励信号，经过R818和二极管VD815、R819，驱动MOSFET开关管V810工作于导通、截止状态。当开关管导通时，300V的脉动电压流过L811、V810形成电流，并以磁能的形式将能量存储在L811内部。当开关管V810截止时，L811内部的磁能转换为峰值70V左右的自感电势，其方向与300V是相同的，300V电压叠加上自感电压，再经VD812整流、C822～824滤波后，输出380V左右电压，即PFC电压，为主电源供电，并将副电源供电提升到380V。
如果维修时测量PFC输出电压只有300V左右，说明PFC电源没有工作，L811没有产生自感电压，只有“馒头波”的峰值经过整流滤波后输出。
N811的2脚外接的低通滤波器电路，起软启动作用，改变此电路的时间常数，可以改变稳压控制的反应速度及平均度。
L811储能电感上的11-13绕组是N811的过零检测取样绕组，过零取样信号加到N811的5脚ZCD端，控制开关管V801工作在临界（断续导通）模式状态，从而减少开关电路的开关损耗，提高了电路的可靠性。
N811的3脚是市电整流滤波后产生的300V馒头波形取样输入端，调整临界模式的PFC电路工作频率。如果3脚没有波形输入，PFC电路就无法工作。
VD811为开机浪涌电流保护二极管。在PFC电路开始工作的瞬间，供电电流可以首先通过VD811对C822～C824进行充电，从而使流过L811的电流大大减小，产生的自感电势也就小了很多，消除了开机瞬间可能出现的大电流，对滤波电容和开关管进行了有效的保护。电路正常工作后，由于VD811正极电压为300V，而负极电压为380V.VD811呈反偏截止状态，对电路工作没有影响。
③稳压控制电路PFC电压的稳压控制是通过N811的1脚完成的。PFC电压经电阻分压后，在R826上形成2.5V左右的反馈取样电压，从1脚送入芯片。在内部与基准电压进行比较，如果有误差，则调整开关激励信号的导通时间，从而控制电源输出稳定的PFC电压；而如果误差过大，则直接控制N811停止工作。
④过流保护电路N811的4脚是过流保护检测输入端，当出现负载电流过大时，引脚外接的取样电阻R820、R821上的压降上升。该电压送入N811，在芯片内部和阂值电压进行比较，如果高于阑值，N811就会停止工作，7脚PFC激励信号不再输出。
