（3） PFC功率因数校正电路

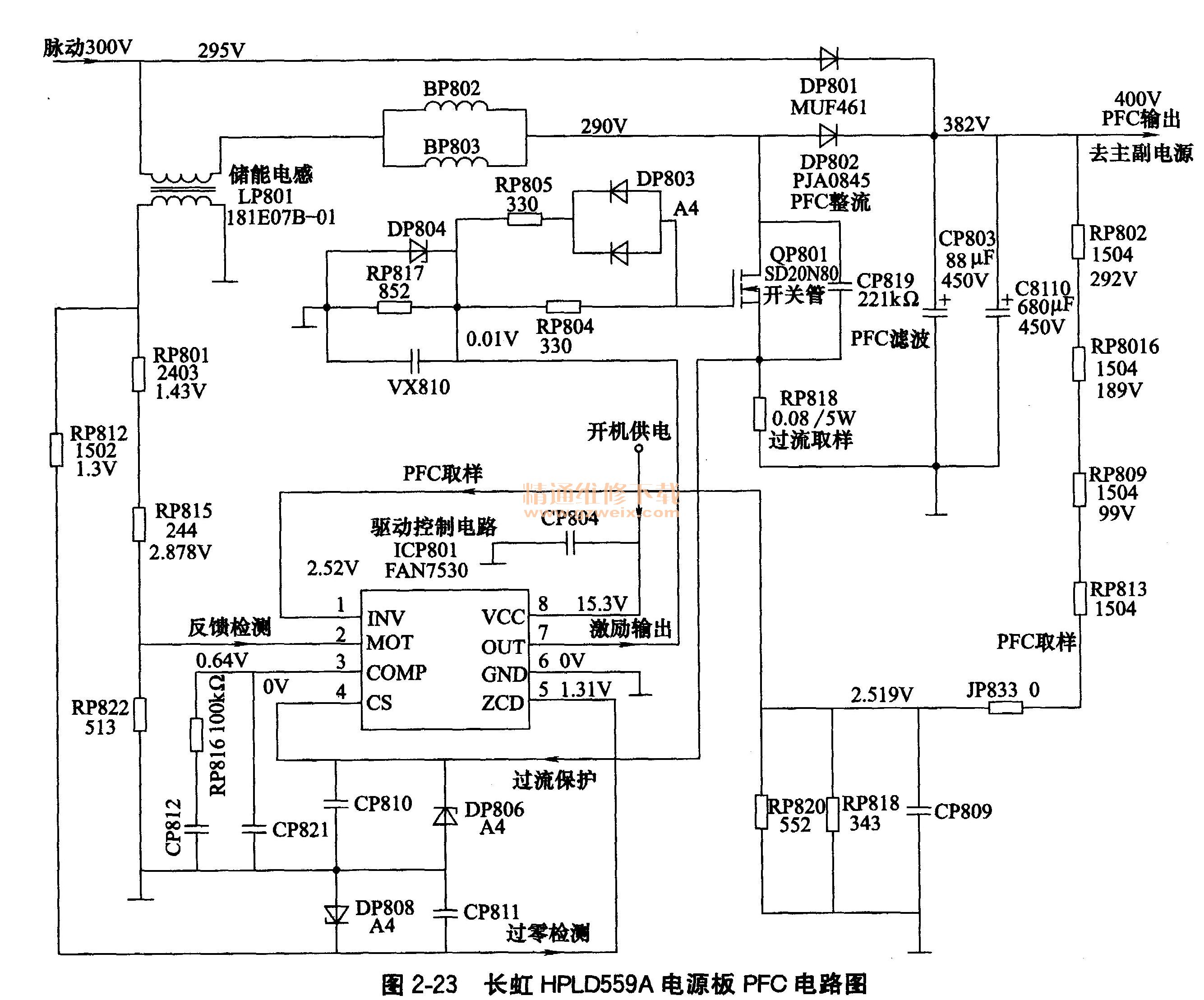

长虹HPLD559A电源板中的PFC电路如图2-23所示。该电路主要由驱动控制电路ICP801（FAN7530）、储能电感LP801、MOSFET开关管QP801、PFC整流滤波电路DP802、CP803、CP810等元件组成。

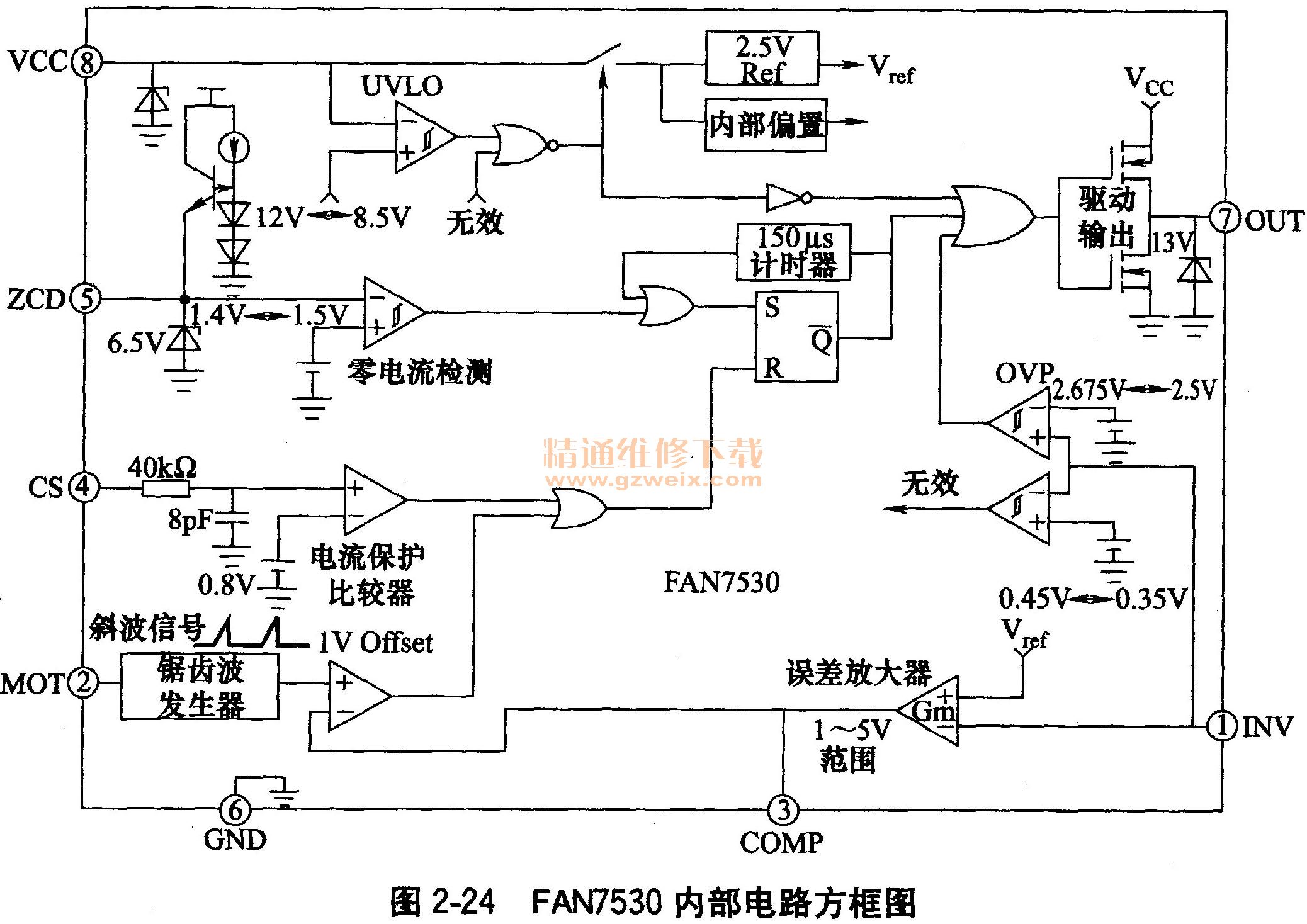

①FAN7530简介FAN753。是PFC功率因数校正电路专用集成电路，其内部电路方框图如图2-24所示，内含锯齿波发射器、误差放大器、零电流检测电路、电流保护比较器、偏置电路、驱动输出电路等，设有平均电流模式或电压模式控制、软启动、VCC滞后欠压闭锁、欠压、过压和过载保护，以及滞后热关机等。该芯片的工作频率可根据需要设定调整，本电源设定的最低工作频率是27kHz。FAN7530引脚功能和对地电压见表2-9。
②启动校正过程市电整流滤波后产生100 Hz脉动直流电压，待机状态约为300V左右，开机状态在230V左右。该电压经电感LP801送到PFC功率因数校正电路QP801的D极；遥控开机后开关机控制电路输出的VCC电压向ICP801的8脚提供工作电压，ICP801启动工作，内部振荡电路和处理电路产生据此波脉冲电压，从7脚输出脉冲，激励开关管QP801工作于开关状态。
当QP801饱和导通时，市电电压由整流后的300V电压经电感LP801、QP801的D-S极到地，形成回路；当QP801截止时，300V电压经电感LP801、DP802对CP803、CP810充电，流过LP801电流呈减小趋势，电感两端产生左负、右正的感应电压，与市电整流滤波后的300V电压的直流分量叠加，在滤波电容CP803、CP810正端形成400V左右的PFC直流电压，为主电源供电，同时将副电源供电由待机状态的＋300V提升到＋400V。
③稳压控制电路PFC电路输出电压经RP802、RP8016、RP809、RP813与RP818、RP820分压，将取样电压送到ICP801的1脚，作为输出直流电压误差信号；储能电感变压器LP801的次级的感应电压，作为交流过零检测信号，经RP801、RP815送到ICP801的2脚，经RP812送到ICP801的5脚。上述直流取样和交流检测电压经ICP801内部比较放大、对比与运算，产生误差调整电压，对7脚的脉冲占空比进行调整，控制QP801的导通时间，维持输出电压的稳定。
当PFC输出
电压降低时，ICP801的7脚输出的脉冲占空比变大，开关管QP801的导通时间延长，输出电压升高到正常值；当PFC输出电压升高，ICP801的7脚输出的脉冲占空比变小，开关管QP801的导通时间缩短，输出
电压降低到正常值。
④过压、欠压保护电路FAN7530的8脚VCC供电送入端，内部设有UVLO电压检测电路，当8脚输入的VCC电压过低或过高时，8脚内部保护电路启动，切断IC内部供电，达到保护目的。
FAN7530的1脚PFC输出电压取样输入端，内设误差放大器和电压比较保护OVP电路，该点正常电压在2.5V左右。当输入到1脚的取样电压低于。.45V或者高于2.675V时，1脚内部保护电路启动，PFC校正电路停止工作。
⑤过流保护电路FAN7530的4脚为电流检测输入端，MOSFET开关管QP801的S极电阻RP818为过流取样电阻，RP818两端的
电压降反映了PFC电路电流的大小。当MOSFET开关管QP801电流过大，RP818两端的
电压降随之增大，FAN7530的4脚电压升高，当4脚电压超过0.8V时，4脚内部保护电路启动，PFC就会停止工作。
（4）主开关电源
长虹HPLD559A电源板中的主电源电路如图2-25所示。主电源电路主要由驱动控制电路ICM801（MC33067P）、变压器TM801 S、稳压光耦PCM804S、误差放大器ZDTM851、推动放大电路QM813、QM814、QM815、QM816、推动变压器TM803、半桥式输出电路开关管QM804、QM805为核心组成。

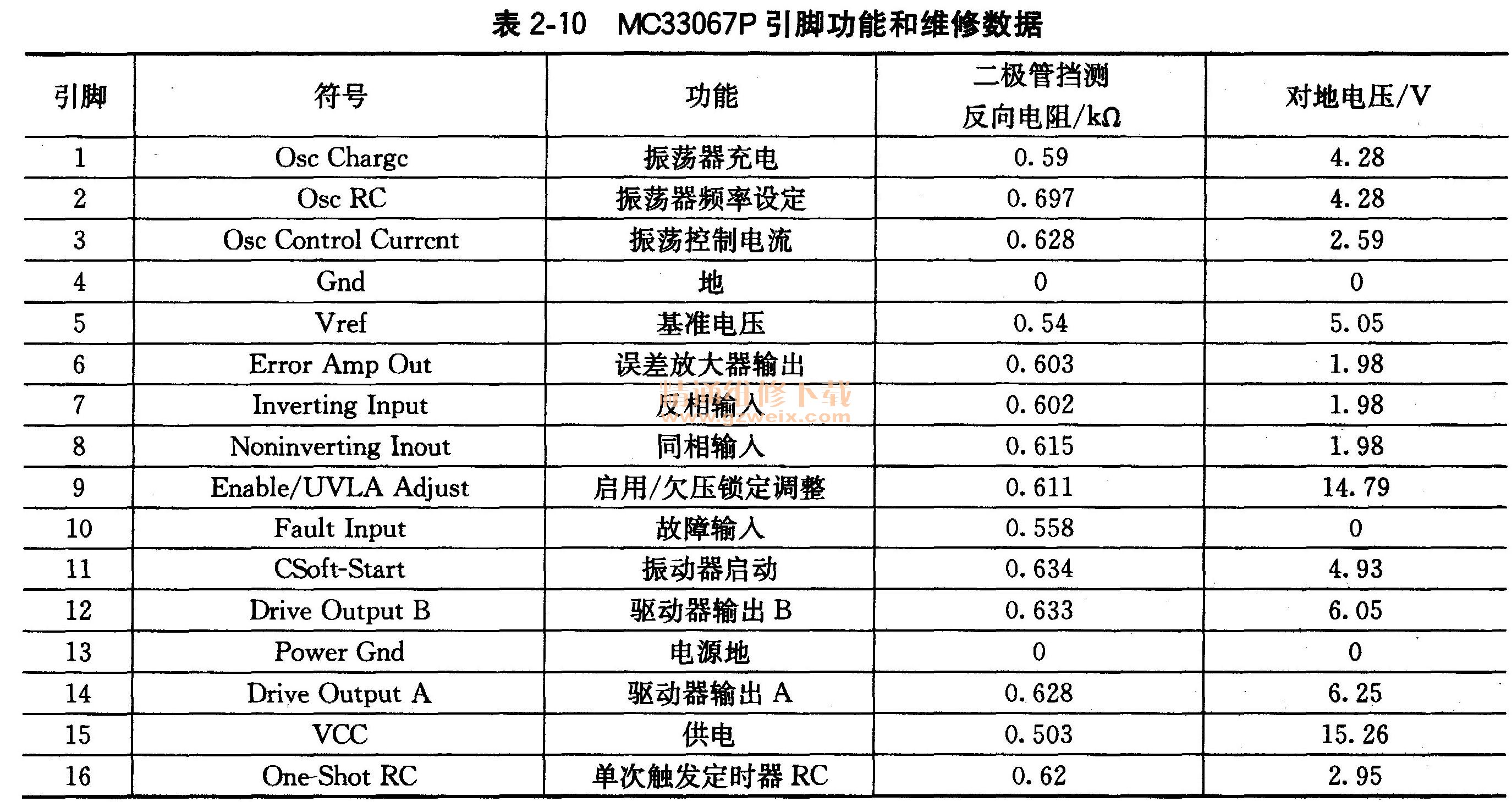

① MC33067P简介MC33067P是开关电源专用驱动控制电路，内部电路方框图如图2-26所示，内含振荡器、误差放大器、参考电压发生器、欠压保护、相位相反的驱动脉冲信号A/B激励输出电路等，其引脚功能和维修数据见表2-10。
②启动工作过程用遥控器或本机键开机后，开／待机控制电路中QB801的S极输出的电压（15.28V）VCC电压，加到CM33067的15脚上，集成块内部的振荡电路就会启动产生振荡脉冲信号。该信号经集成块内部相关电路处理后形成相位相反的驱动脉冲信号分别从集成块的12、14脚输出。
12、14脚外接由两组对管（QM815和QM816、QM813和QM814）组成的全桥结构推动放大器。其作用是对驱动脉冲形成电路形成的脉冲信号进行放大，以满足后续电路的要求。QM804、QM805为开关管，与推动变压器、输出变压器组成半桥式输出电路。当12脚输出的脉冲为正、14脚输出的脉冲为负时。QM815、QM813导通，VCC电流经QM815、CM823、TM803初级、QM813到地，在TM803初级形成上负下正的脉冲电压，该脉冲电压经TM803感应到次级。在次级上部绕组形成上正下负的脉冲电压，下部绕组形成上负下正的脉冲电压。
当12脚输出的脉冲为负、14脚输出的脉冲为正时。QM816、QM814导通，VCC电流经QM814、TM803初级、CM823、QM816到地。在TM803初级形成上负下正的脉冲电压，该脉冲电压经变压器TM803感应到次级，在次级上部绕组形成上负下正的脉冲电压。下部绕组形成上正下负的脉冲电压。
变压器TM803次级绕组感应的脉冲电压分别加到开关管QM804、QM805的G极，使其轮流导通，并在开关变压器TM801 S初级中形成变化电流，然后通过互感作用在次级产生感应脉冲电压。
③整流滤波电路开关变压器TM801 S次级1-3绕组输出的脉冲信号经DB851、DB853、CM851组成的整流滤波电路整流滤波后，得到约130V的直流电压送往LED背光驱动电路，作为电路中升压输出电路的工作电压。
TM801S次级2-4绕组输出的脉冲信号经DB852、DB854、CM871、CM872、CM873等元件组成的整流滤波电路整流滤波后，得到约12V的直流电压输往信号处理板和背光驱动电路，作为其部分电路的工作电压。
④稳压控制电路主电源中的稳压电路主要由误差放大器ZDTM851、光耦PCM804S、取样电路RM853、RM854、RM866组成。
通过取样电路对主电源输出的＋12V电压进行取样，经ZDTM85比较放大后，产生误差控制电压，通过光耦PCM804S对主电源驱动集成块ICM801的8脚内部振荡器进行控制，达到稳定输出电压的目的。
