TCL LED液晶彩电采用的型号为PE061C2-型电源板，型号全称为：08-PE061C2-PWMOOAA、40-PO61C2-PWEIXG。集成电路采用VIPerl7L＋FAN6754组合方案，应用于TCL LED32C200E、LED32C710K、L32F3300B、L32F3270B、L26F3200B、L32F3380E、L32S10等26～32英寸液晶电视中。

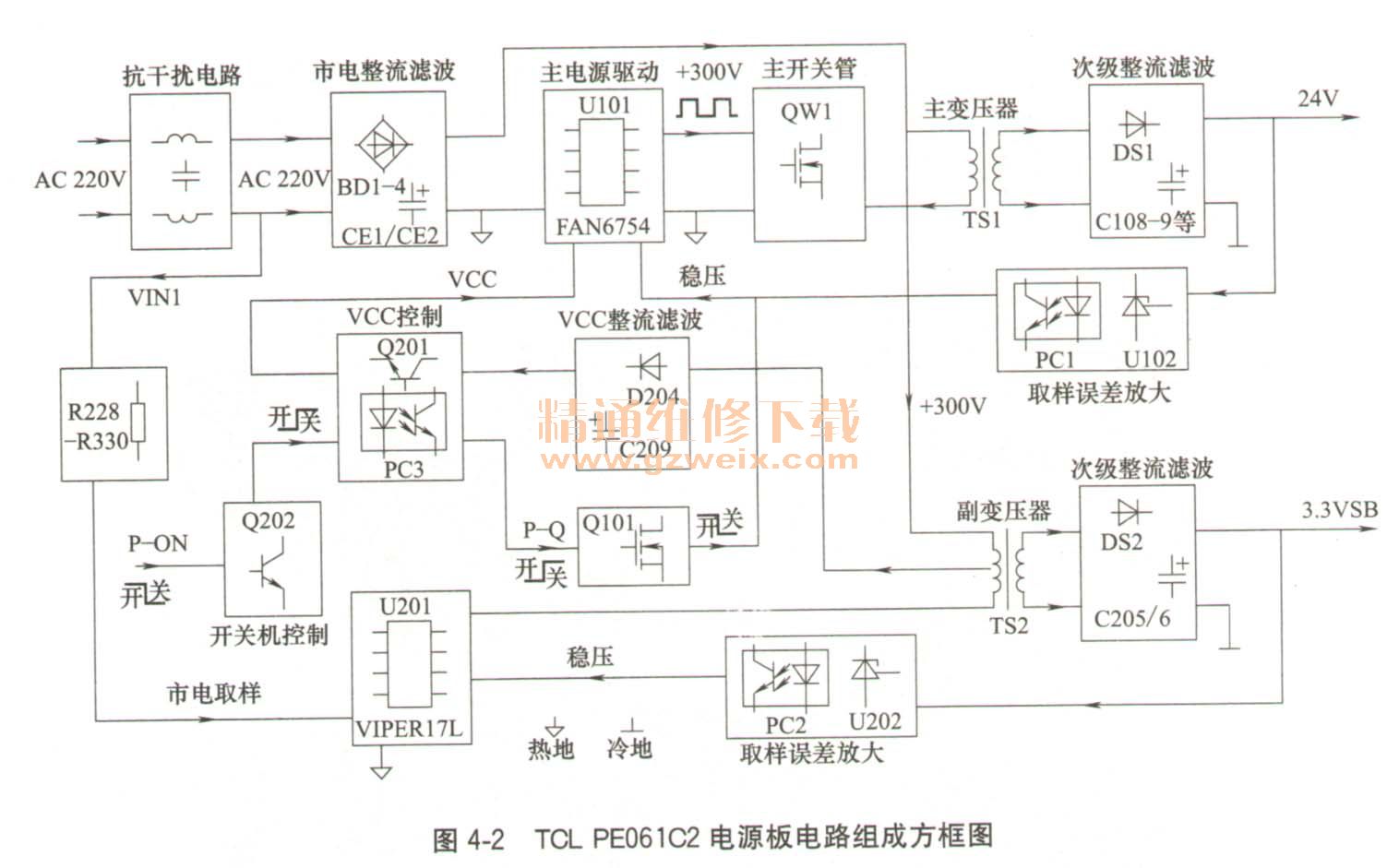

TCL PE061C2电源板实物图解如图4-1所示，电路组成方框图如图4-2所示，分为两部分：一是以厚膜电路U201（VIPerl7L）为核心组成的副开关电源，为主板上微处理器控制系统提供＋3. 3VSB供电，同时为主电源驱动控制电路U101提供VCC工作电压；二是以驱动控制电路U101（FAN6754）和大功率MOSFET开关管QWl为核心组成的主电源，为负载电路提供＋24V电压；待机采用切断主电源VCC供电的方式，主电源停止工作。
（1）抗千扰和整流滤波电路
市电输入和抗干扰电路、整流滤波电路如图4-5上部所示。F1为保险管，F1在输入电流过大时熔断，以保护电路。RV1为压敏电阻，其阻值在端电压达到一额定值时急剧下降并迅速导通，其工作电流增加了几个数量级，可吸收在输入端由于雷电等因素而产生的电压尖峰，从而有效地保护了其他元器件不致因过压而损坏。RN1为热敏电阻，限制开机电流。
CX1、CY1、CY2、LF1、LF2组成抗干扰电路，滤除市电电网干扰信号，同时防止开关电源产生的干扰信号窜入电网。RD1～RD4为泄放电阻，在交流输入关断时，对CX1电容放电，以满足安全电压要求。
滤除干扰脉冲的AC 220V交流电压，通过桥堆BD1～BD4和CE1、DE2整流滤波，产生＋300V左右直流电压，为主副电源电路供电。
（2）副开关电源

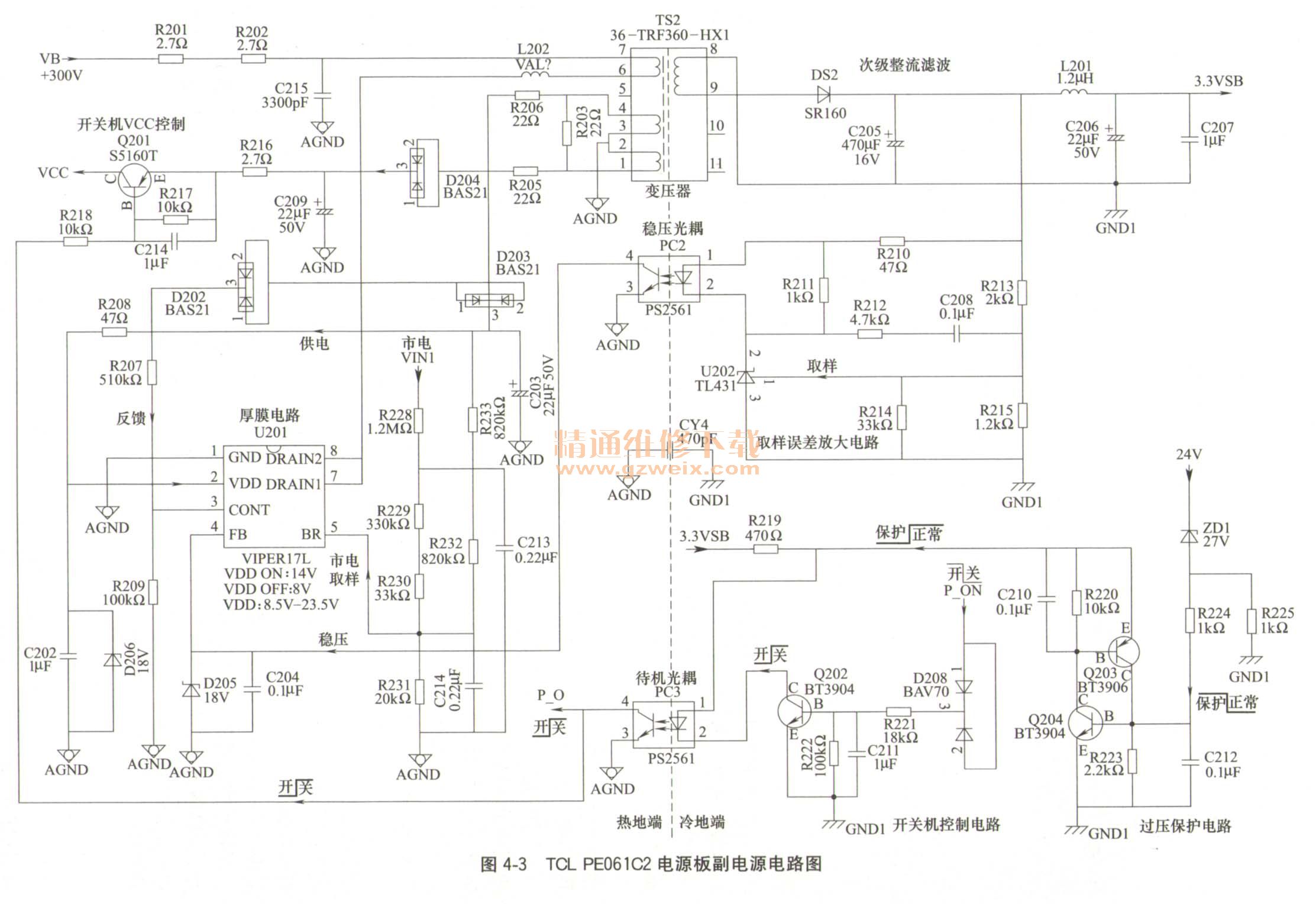

TCL PE061C2电源板中副开关电源电路如图4-3所示，由厚膜电路U201（VIPER17L），开关变压器TS2、取样误差放大电路U202、光电耦合器PC2等元件组成。副开关电源变压器TS2在冷端和热端有两组电压输出，一是在冷接地端输出＋3. 3 VSB2电压，为主板上的微处理器控制系统供电；二是在热接地端有两组电压输出，一组经开关机控制电路为主电源振荡电路提供VCC工作电压，另一组为副电源U201的2脚提供VDD工作电压。
①VIPER17L简介VIPER171，是意法半导体公司生产的小型开关电源厚膜电路，是一款典型的反激式电源。内部电路方框图如图4-4所示，内含一个电流模式PWM控制器和大功率MOSFET开关管，PWM控制器设有振荡器、稳压控制电路、驱动输出电路等电路，VI-PER17L引脚功能和维修参考数据见表4-1。
②启动工作过程通电后，市电整流滤波后产生的＋300V电压，经过R201、R202后接到变压器TS2初级7-6绕组的7脚，其中6脚接到U201的7、8脚，由U201内部的启动电路连接到2脚的VDD，向2脚外部C202充电提供启动电流，当C202两端电压达到9v以上时，U201的启动工作，驱动内部MOSFET开关管工作于开关状态，在开关变压器TS2的各个绕组产生感应电压。
TS2的热接地端3-4反馈绕组上感应电压经R206、D203、C203整流滤波后，产生的电压为U201的2脚供电；TS2的1-2绕组上感应电压经R205、D204、C209整流滤波，产生约20V左右直流电压，经开关机电路Q201控制后，为主电源振荡电路提供vcc工作电压；TS2的冷接地端S-9绕组感应电压经DS2整流，C205、L201、C206、C207滤波后产生＋3. 3 VSB电压，为主板微处理器控制系统供电。
③稳压控制电路通过取样电阻R213、R214、R215分压取样，对待机的＋3. 3VSB电压取样，将这个取样检测信号送到误差放大电路U202（TL431）的1脚，控制流过光耦PC2初级的1、2脚的电流，光耦PC2的次级4、3脚导通，从而控制U201的4脚（反馈脚），形成对U201的输出控制，输出稳定的3. 3V电压。
④市电检测保护电路该电路由副电源厚膜电路U201的5脚内外部电路组成，AC 220V市电VINI经R228、R229、R230与R231分压取样后，送到U201的5脚；副电源热地端D203整流、C203滤波产生的电压经R233、R232与R231分压取样，也送到U201的5脚。
U201的5脚内设电压检测电路，市电电压和副电源C203两端电压正常时，5脚内部检测电路输出VIN-OK电压，U201组成的副电源正常工作；当市电电压和副电源C203两端电压异常时，5脚内部检测电路输出保护电压，副电源停止工作。
⑤开关机控制电路开关机控制电路如图4-3下部所示，由三极管Q202、光电耦合器PC3、VCC电压控制电路Q201等元件组成，对主电源振荡电路U101的VCC工作电压进行控制。
开机控制流程：当电源板收到的P-ON信号为高电平的时候，该电平通过D208、R221后加到Q202的b极，Q202导通，3. 3V电压通过R219后流过光耦PC3的1、2脚，光耦PC3的3、4脚导通，4脚输出低电平P-O电压，一是使PNP三极管Q201导通，将副电源C209两端电压输出，变为VCC电压，为主电源驱动电路U101的7脚供电；二是使Q101截止，对U101的2脚FB电压不产生影响，主电源启动工作，为主板负载电路提供＋24V电压。
待机控制流程：当电源板收到的P-ON信号是低电平的时候，Q202截止，光耦PC3截止，4脚输出高电平P-O电压，一是使Q201随之截止，切断主电源驱动电路U101的VCC供电；二是P-O高电平使Q101导通，将主电源驱动电路U101的2脚FB电压拉低，主电源停止工作，没有＋24V电压输出。
