（3）主电源电路
    TCL PEO 61 C2电源板中的主电源电路如图4-5所示，以集成电路FAN6754（U101）、开关管QW1、变压器TS1为核心组成。遥控开机后启动工作，产生24V电压，为主板和背光灯电路供电。

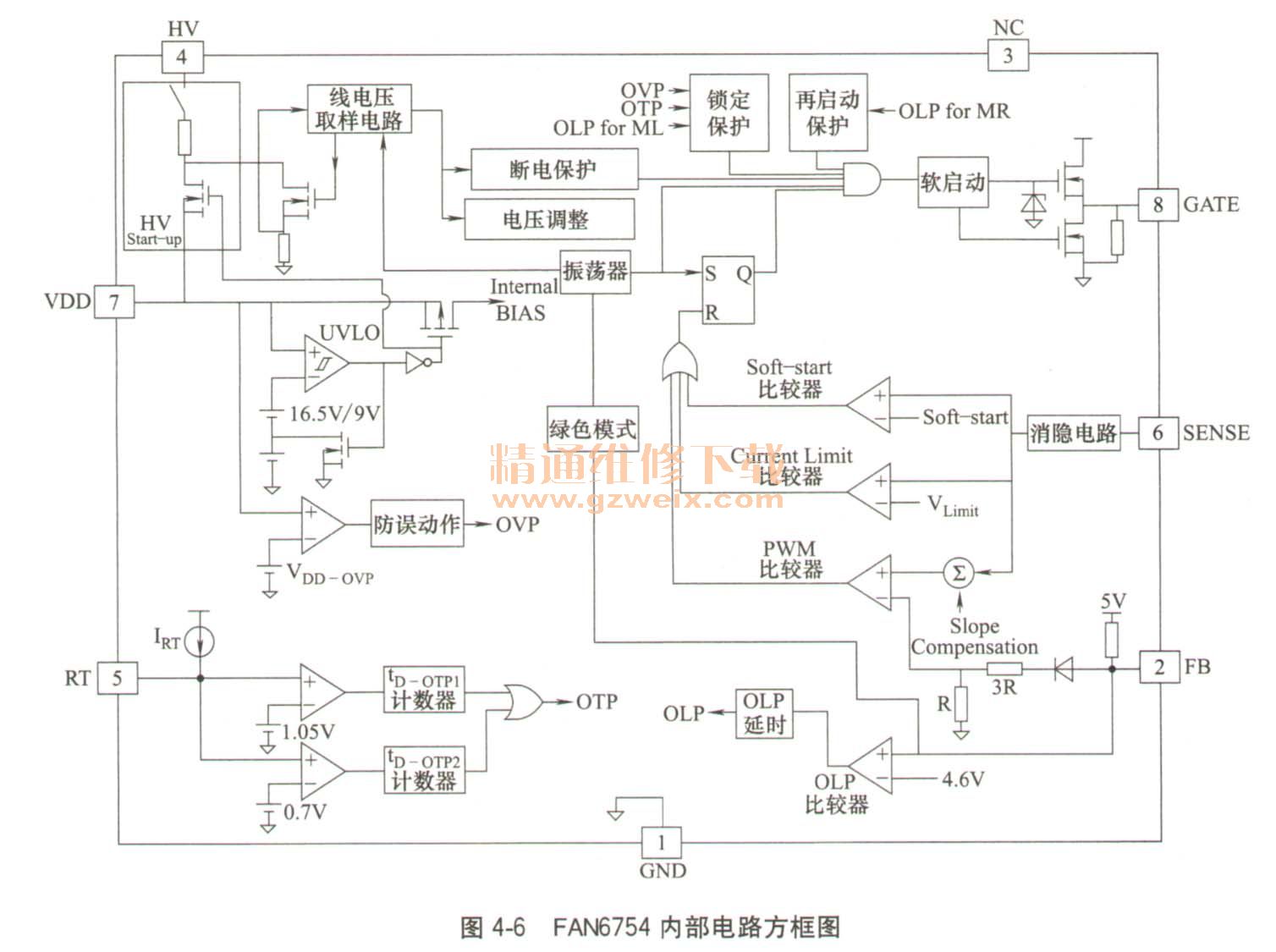

    ①FAN6754简介FAN6754是开关电源专用驱动控制电路，内部电路方框图如图4-6所示，内含振荡器、比较器、计数器、供电电压取样、取样保护、激励放大电路等，固定输出电压13V，FAN6754引脚功能如表4-2所示。



    ②启动工作过程通电后，市电整流滤波后产生的＋300V电压经变压器TS1的初级3-5绕组为开关管QW1的D极供电，AC220V市电经R101、R102降压，D101整流后为U101的4脚提供启动电压，同时开关机VCC控制电路为U101的7脚提供VDD工作电压，主电源启动工作，U101从8脚输出激励脉冲，推动QW1工作于开关状态，其脉冲电流在开关变压器TS1中产生感应电压。
    开关变压器TS1中次级绕组产生的感应电压，经DS1整流、C108、C109、C101、L103、C117、C118滤波后，产生24V电压，为主板和背光灯电路供电。
    ③稳压控制电路稳压控制电路由精密基准电压源U102（TI-431）作为误差放大器，通过光电耦合器PC1（PS2561），对电源初级的驱动电路U101的2脚PB内的PWM调制电路进行控制。
    电源次级输出的＋24V直流电压由R125与R127、R128分压取样后，加到U102的1脚控制端，与内部2. 5V基准电压进行比较得到误差电压，控制PC1的1-2脚发光二极管流过的电流，进而改变PC1的4、3脚内部光敏三极管的内阻，即改变加到U101的2脚的反馈电压，通过U101内部PWM调制作用改变调整U101的8脚输出的方波脉冲占空比，从而实现输出电压的稳定。
    ④浪涌尖峰抑制浪涌尖峰吸收回路由D106、R113、C101组成。MOSFET开关管QW1由饱和翻转至截止瞬间，急骤突变的D极电流在TS1的初级3-5绕组产生峰值很高的反向电动势，极性为上负下正，并加到QW1的D极-S极间，这时D106正向导通给C101充电，随后C101又通过R113放电，将浪涌尖峰电压泄放，以保护MOSFET开关管QW1不被击穿损坏。
    ⑤过流保护电路U101的6脚通过R111外接的电阻R112、R112为开关管QW1的S极电流检测电阻。当QW1导通时，D极电流在R112上产生的电压降加到U101的6脚，内电流检测比较器同相输入端，对开关管QW1的电流进行检测。
    如果流过QW1的D极电流过大，超出安全设定值，则S极电流在R112上的压降会升高，加到U101的6脚电压升高，经内部电路比较控制后，关断U101的8脚方波激励脉冲输出，MOSFET开关管QW1截止，以防过电流热击穿MOSFET功率管。
    ⑥过压保护电路该电路如图4-3的右下部所示，由模拟可控硅电路Q203、Q204和27V稳压管ZD1为核心组成，对开关机控制电路光耦PO的1脚供电进行控制。
    当主电源输出的24V电压过高，达到27V时，将稳压管ZD1击穿，迫使模拟可控硅电路Q204、Q203导通，将开关机控制电路光耦PC3的1脚电压拉低，PC3截止，与待机控制相同，一是使VCC控制电路Q201截止，切断主电源U101的VCC供电；二是使Q101导通，将U101的2脚FB电压拉低，主电源停止工作。
