TCL PE081C5彩电电源板原理详解

来源：本站整理作者：佚名 2015-12-08 14:34:27

    TCL LED液晶彩电采用的型号为PE081 C5电源板，型号全称为：08-PE081 C5-PW200AA、40-E081C5-PWI1XG。开关电源驱动电路采用OB2273A＋ MOSFET开关管组合方案，一是产生12V电压，降压后产生3. 3VSB电压，为主板控制系统供电；二是产生24V电压，经开关机电路控制后，为主板和背光灯板等负载电路供电。
    TCL PE08lC5电源板应用于TCL L32CE670、L32E4550A、L32F2350B、L32E5020E、L32E4500A、L39E5690A-3D、乐华LED42C750等LED液晶彩电中。

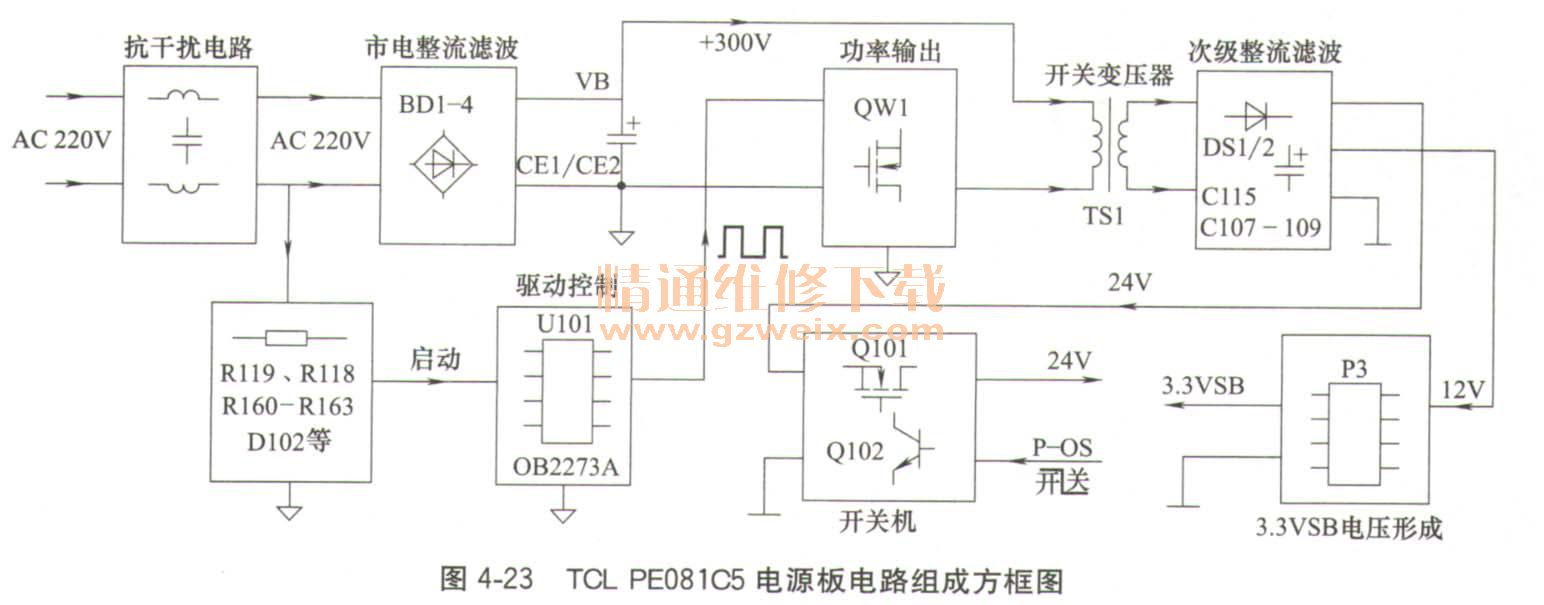

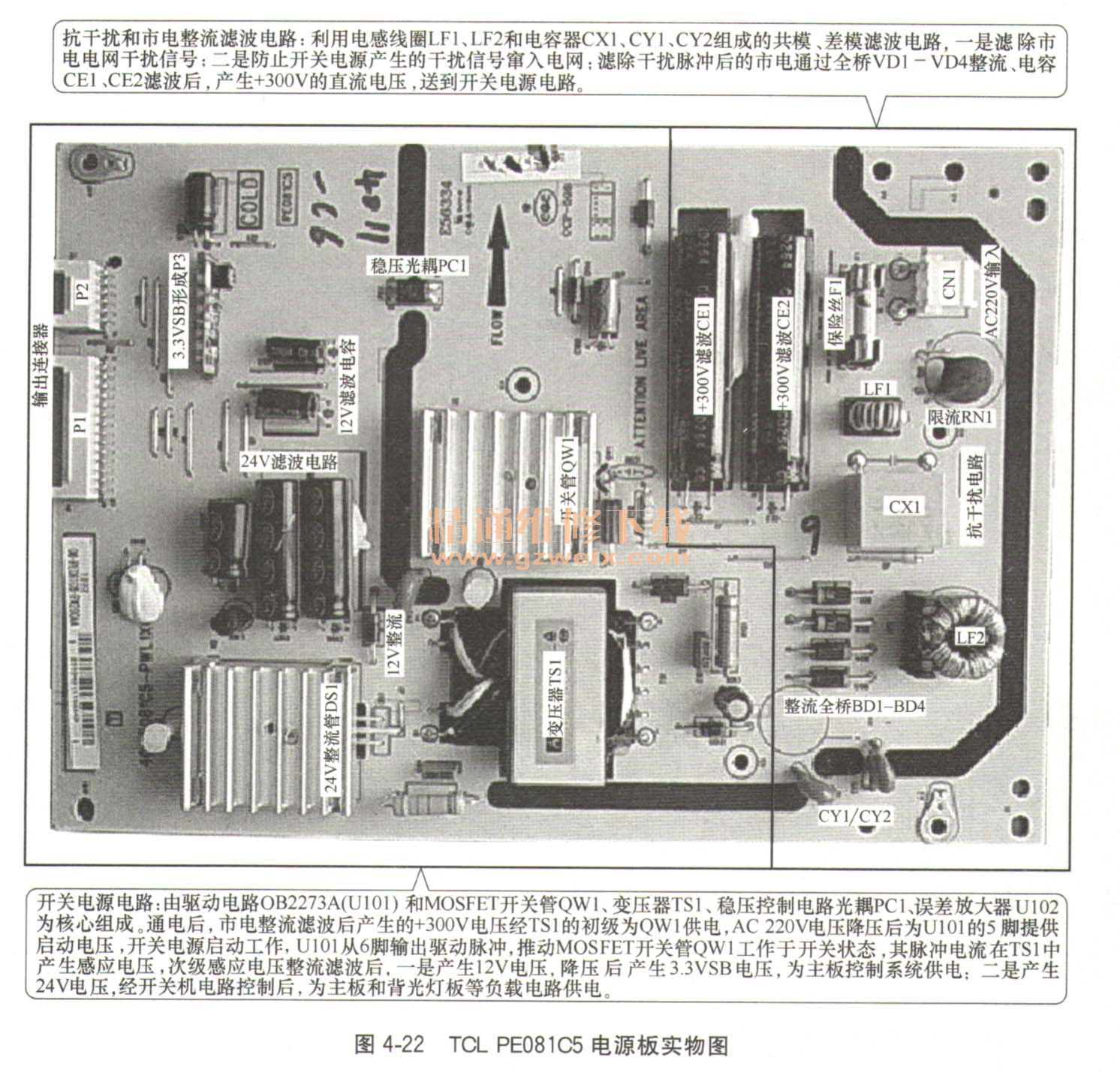

    TCL PE081C5电源板上面元件的实物图解如图4-22所示，电源板电路组成方框图如图4-23所示。由抗干扰和市电整流滤波电路、开关电源电路、开关机控制电路组成。

（1）抗干扰和整流滤波电路

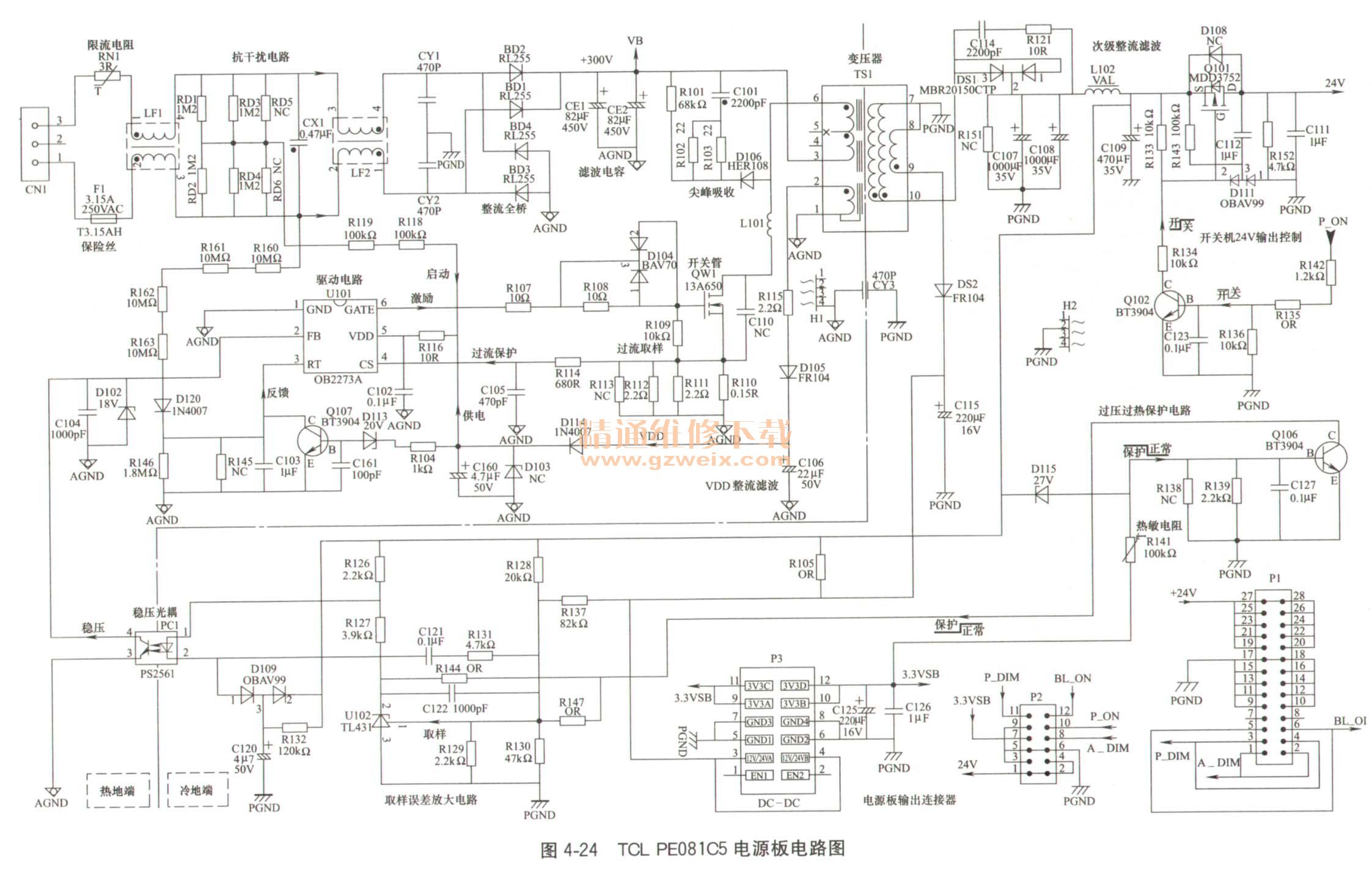

    TCL PE081C5电源板抗干扰和整流滤波电路如图4-24上部所示。由抗干扰电路和市电整流滤波电路组成。
    ①抗干扰电路抗干扰电路利用电感线圈LF1、LF2和电容器CX1、CY1、CY2组成共模、差模滤波电路，一是滤除市电电网干扰信号；二是防止开关电源产生的干扰信号窜入电网。
    图中F1为保险丝，电源板发生短路故障时烧断，断电保护电源板；RN1为限流电阻，限制开机瞬间大滤波电容CE1、CE2的充电电流。
    ②市电整流滤波电路滤除干扰脉冲的AC220V市电，通过全桥BD1-BD4、电容CE1、CE2将交流市电整流滤波，产生＋300V的VB直流电压，送到开关电源电路。
    （2）开关电源电路
    TCL PE08lC5电源板开关电源电路如图4-24所示，由驱动电路OB2273A（U101）和MOSFET开关管QW1、变压器TS1、稳压控制电路光耦PC1、误差放大器U102为核心组成。通电后启动工作，产生12V、3.3VSB、24V电压，开关机采用控制24V电压输出的方式。

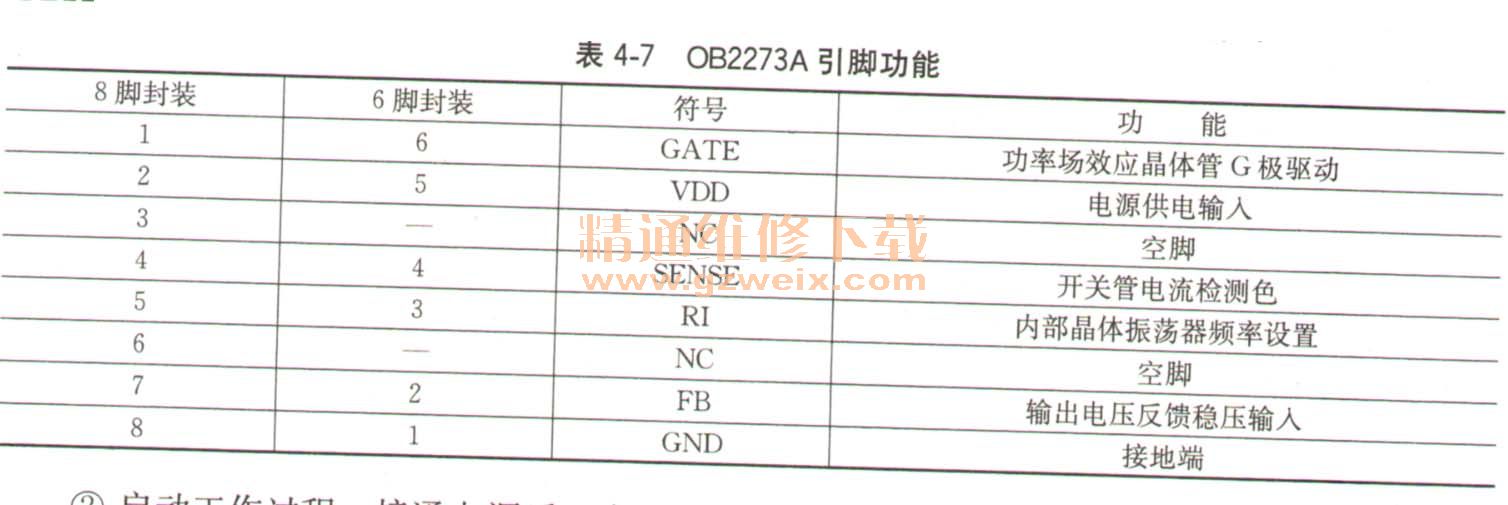

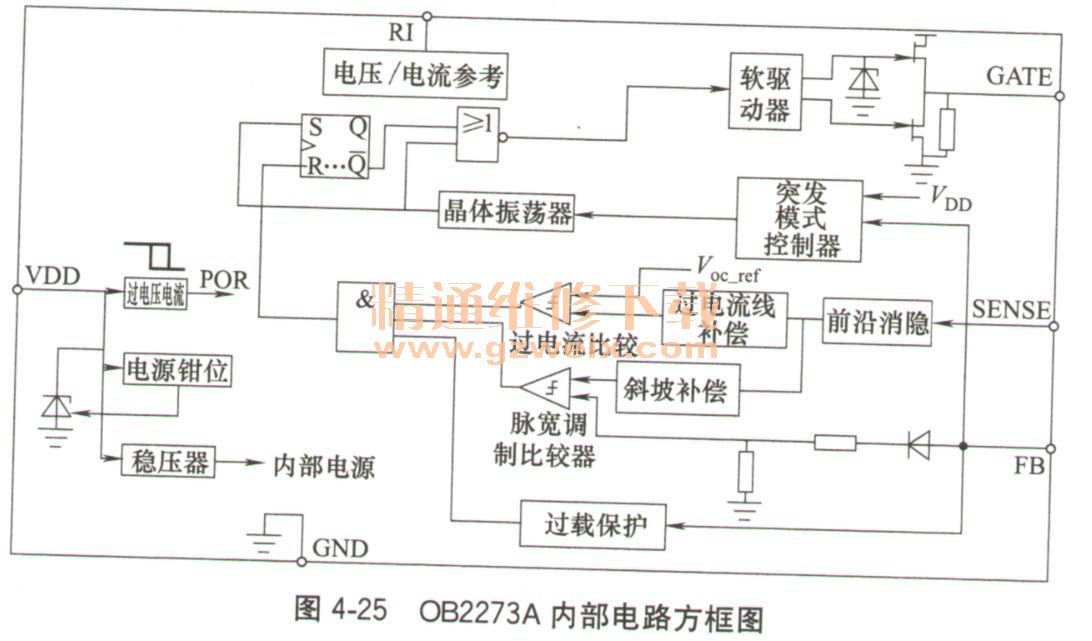

    ①OB2273A简介OB2273A是高度集成的电流型开关电源控制电路，内部电路方框图如图4-25所示，内含稳压器、振荡器、脉宽调制器、软驱动器等。设有软启动电路，减少MOSFET的VDS应力，为EMI的频率抖动扩展突发模式（Burst Mode）控制，以提高效率和最低的待机功耗。设计音频无噪声运行，固定的65kHz开关频率。设有完善全面保护电路，包括VDD与滞后欠压锁定（UVLO），循环周期过流阈值设置，为恒定输出功率限制在通用输入电压范围，自动恢复过载保护（OLP），过温保护（OTP），锁存关闭VDD，过电压保护（OVP）锁存关闭，通过外部稳压可调过压保护（OVP）等。可提供SOT23-6和DIP8封装，OB2273A引脚功能见表4-7。本节以6脚封装的OB2273A为例，介绍其工作原理。

    ②启动工作过程接通电源后，市电整流滤波后产生的＋300V直流电压，经TS1的初级6-3绕组加到QW1的D极，作为QW1的工作电压。同时。AC220V电压经R119、R118降压后为U10的5脚提供启动电压，U101内部脉冲振荡电路启动，产生的振荡脉冲信号经内部驱动电路处理后从6脚输出，加到QW1的G极，QW1工作于开关状态，在TS1的各个绕组产生感应电压，开关电源启动工作。
