①A6069H简介A6069H是小型开关电源厚膜电路，全称为STR-A6069H，其引脚功能和内部电路方框图与STR-A6059相同。
②启动供电过程通电后，PFC输出电路C9801、C9802、C9804、C9805两端形成的B1＋的＋300V电压经R9309限流后为副电源供电，通过T9301的1-2-3一次绕组加到IC9301的7、8脚（即IC内部MOSFET开关管的D极），同时由AC220V市电经D9304整流输出电压经R9319、R9318、R9317与R9320分压后加到IC9301的2脚，IC9301内部振荡电路启工作，推动内部MOSFET开关管工作于开关状态，其脉冲电流在T9301中产生为感应电压，T9301的热地端辅助4-5绕组感应电压由D9307整流、C9337滤波形成约20V的VCC电压，一是经D9306送到IC9301的5脚，替换下启动电路，为IC9301供电；二是送到VCC开关机控制电路，控制后为PFC和主电源驱动电路提供VCC1电压。
③整流滤波输出电路D9308是一种双整流二极管，具有较大的整流输出电流，它与C9340、C9344、L9304、C9341组成5. 2V整流滤波输出电路，T9301的6//7-9//10二次绕组中的感应电动势，经整流滤波后，为主板控制系统和电源板开关机电路供电。
④稳压控制电路稳压控制电路由误差放大器AS431AZTR-El（IC9304）、光电耦合器PC123X8YFZOF（IC9303）为核心组成，对副电源厚膜电路IC9301的4脚内部振荡电路进行控制。当副电源输出5. 2V因某种原因上升时，IC9304和IC9303的导通电流会增大，将IC9301的4脚电压下拉，IC9301内部的电源开关管导通时间缩短，5. 2V输出电压下降到正常值。当5. 2V输出电压下降时，上述过程相反，起到自动稳压的作用。
⑤过流保护电路IC9301的1脚内接开关管的S脚和过流检测电路，外接R9301过流保护电阻。R9301两端的
电压降反映了开关管电流的大小，当IC9301内部开关管电流过大，R9301两端的
电压降随之增大，IC9301的1脚电压升高，当1脚电压超过保护设定值时，1脚内部保护电路启动，副电源停止工作。
⑥开关管过脉冲保护由C9331、D9305、R9325～R9328组成，主要用于吸收厚膜电路IC9301内部开关管截止时在D极激起的过高反峰脉冲，以避免IC9301被过高尖峰脉冲击穿。
⑦关机控制电路开关机电路如图7-7下中部所示，由Q9302〃Q9305、光耦IC9302（PC123X8YFZOF）、Q9303为核心构成，采用控制PFC功率因数校正电路IC9801和主开关电源驱动电路IC9101的VCC1供电的方式。
开机时，PS-ON控制信号为高电平时，Q9302、Q9305导通，IC9302导通，Q9303导通，副电源产生的约20V的VCC电压经过Q9303输出VCC1电压，为PFC电路IC9801和主开关电源驱动电路IC9101供电，整机进入工作状态。
遥控关机时，PS-ON控制信号为低电平时，Q9302、Q9305截止，IC9302截止，Q9303截止，切断VCC1供电，PFC电路和主电源停止工作，整机进入等待状态。
（4）主电源电路
海尔715G5246-P02-W21-002S电源板中的主电源电路如图7-7上部所示，由振荡驱动电路SSC9522S（IC9101）和半桥式推挽输出电路Q9101、Q9102、开关变压器T9101为核心组成。遥控开机后，启动工作，产生24V-LED和＋12V电压，为主板和背光灯电路供电。

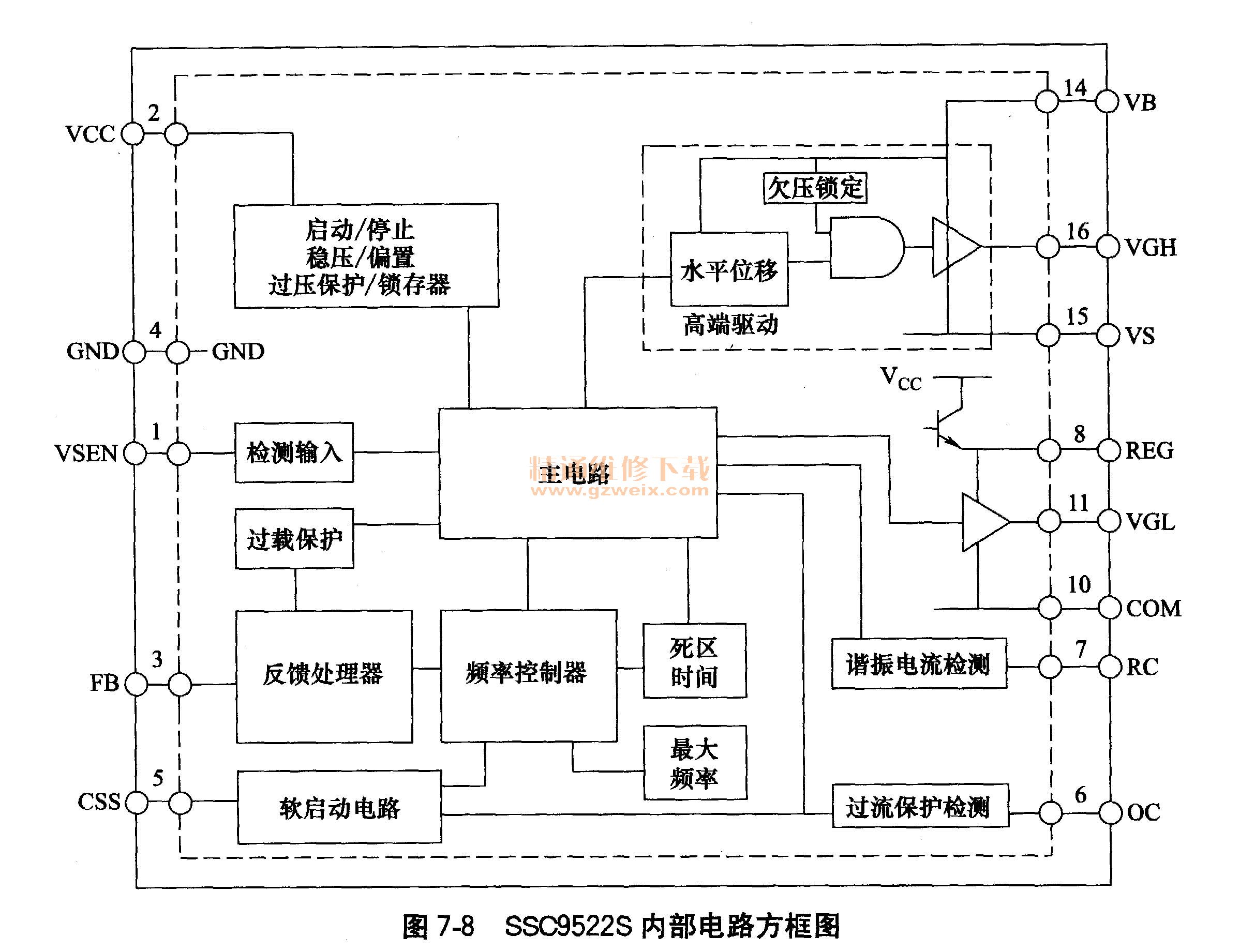

①SSC9522S简介SSC9522S是开关电源控制电路，为网格状谐振式电源，内部电路方框图如图7-8所示，采用浮动电压为高端MOSFET驱动电路供电，具有多谐零电流开关、切换时间与软切换操作功能。该Ic适用于高性能电源系统，具有体积小、效率高、噪声低的特点，设有过热保护、外部锁功能、欠压保护功能、死时间自动调整功能。设有过载保护（OCP）、过压保护（OVP）锁关闭过载保护（OLP）、锁关闭热关机（TSD）功能，最大频率300千赫，最低频率28.3千赫，最大工作电压VCC为35V。引脚功能见表7-2。
②启动供电过程经功率因数校正电路产生的400V的B1＋电压，经R9141限流后，分为两路：一路加到半桥式推挽输出电路Q9101、Q9102；另一路经R9142、R9150、R9144、Q9104（开机状态VCC1为Q9104的G极提供高电平而导通）与R9145分压后，加到IC9101的1脚启动供电端。遥控开机后，开关机控制电路Q9303输出的VCC1电压加到集成块IC9101的2脚，IC9101内部振荡电路便启动进入振荡状态产生振荡脉冲信号。振荡电路产生的振荡脉冲信号经集成块内部相关电路处理后，IC9101的11、16脚就会输出极性相反的PWM脉冲，分别驱动Q9101和Q9102进入开关工作状态。在IC9101的16脚输出高电平时（即PWM脉冲的平顶期出现时），Q9101导通，同时，IC9101的11脚输出低电平，故Q9102截止，Q9101导通时，B1＋电压通过Q9101的D-S极、T9101的一次绕组、C9157到地构成回路，并在T9101一次绕组中产生上正、下负的感应电动势。在IC9101的16脚输出低电平时（即PWM脉冲的平顶期过后），Q9101截止，同时，IC9101的11脚输出高电平，故Q9102转为导通，从而使T9101的一次绕组中感应电动势极性反转，又通过C9157、Q9102的D-S极构成回路，形成LC振荡，并通过T9101的二次绕组向负载供电。
当IC9101的11脚和 16脚不断输出极性相反的PWM脉冲时，Q9101和Q9102就不断推挽输出，从而使主电源工作在开关振荡状态。
③整流滤波输出电路T9101次级绕组的D9116（FMEN-2308）与C9168、C9163、L9106、C9169等用于12V整流滤波输出；D9115（FMEN-2308）与C9160//C9161、L9103、C9164等用于24V LED整流滤波输出。12V和24V-LED主要为伴音功率输出电路和背光灯升压电路供电。
④稳压控制电路稳压电路如图7-7左下部所示，由误差放大器IC9107（AS431AZTR-E1 ）、光耦IC9106（PC123X8YFZOF）为核心组成，对主电源驱动电路IC9101的3脚FB内部振荡电路进行控制。当＋12V或24V-LED电压出现波动时，通过IC9107、IC9106将波动电压的差值信号反馈到IC9101的3脚，由IC9101的3脚内电路控制IC9101的11， 16脚输出脉冲的占空比，以调整Q9101、Q9102的导通与截止时间，从而实现自动稳压的目的。
当＋12V或24V-LED电压升高时，IC9107的导通阻值减小，IC9106的导通电流增大，IC9101的3脚电压下降，IC9101的11、16脚输出脉冲占空比减小，Q9101、Q9102导通时间缩短，从而使二次整流输出电压下降，起到自动稳压作用。当＋12V或24V-LED电压下降时，上述过程相反，也起到自动稳压的作用。
⑤模拟可控硅保护电路模拟可控硅保护电路如图7-7右下部所示，由三极管Q9103、Q9106为核心组成。Q9103的b极外接24V和12V电压检测电路。当24V和12V发生过压故障时，检测电路向Q9103的b极注入高电平，Q9103和Q9106导通，通过D9301输出低电平Main-ov保护控制电压，将开关机电路光耦IC9302的1脚电压拉低，IC9302截止，开关机控制电路Q9303截止，切断PFC驱动电路和主电源驱动电路的VCC1供电，主电源停止工作。
当24V电压过高达到 30V时，击穿30V稳压管ZD91019通过隔离二极管D9109向模拟可控硅电路Q9103的b极注入高电平，模拟可控硅保护电路动作。当12V电压过高达到15V时，击穿15V稳压管ZD9102，通过隔离二极管D9110向模拟可控硅电路Q9103的b极注入高电平，模拟可控硅保护电路动作。
