海尔715G5246-P02-W21-0025电源板中LED背光灯电路由两部分电路组成，一是如图7-9所示的升压输出电路，由驱动控制电路LD7400GS（IC8103）和储能电感L8101、开关管Q8101、续流管D8120、滤波电容C8108、C8118为核心组成，将24V-LED电压提升为LED供电所需VLED直流电压，为LED背光灯串正极供电；二是如图7-11所示的LED灯串电流控制电路，由16个集成电路PF7700S（IC8501～IC8516）组成，对LED背光灯串的负极电流进行控制，达到调整背光灯亮度和稳定背光灯串电流的目的。

     （1）升压输出电路
    升压输出电路如图7-9所示，由集成电路LD7400GS（IC8101）为核心组成的振荡、驱动电路和以储能电感L8101、开关管Q8101、续流管D8103、滤波电容C8107～C8109为核心组成的升压输出电路两部分组成。

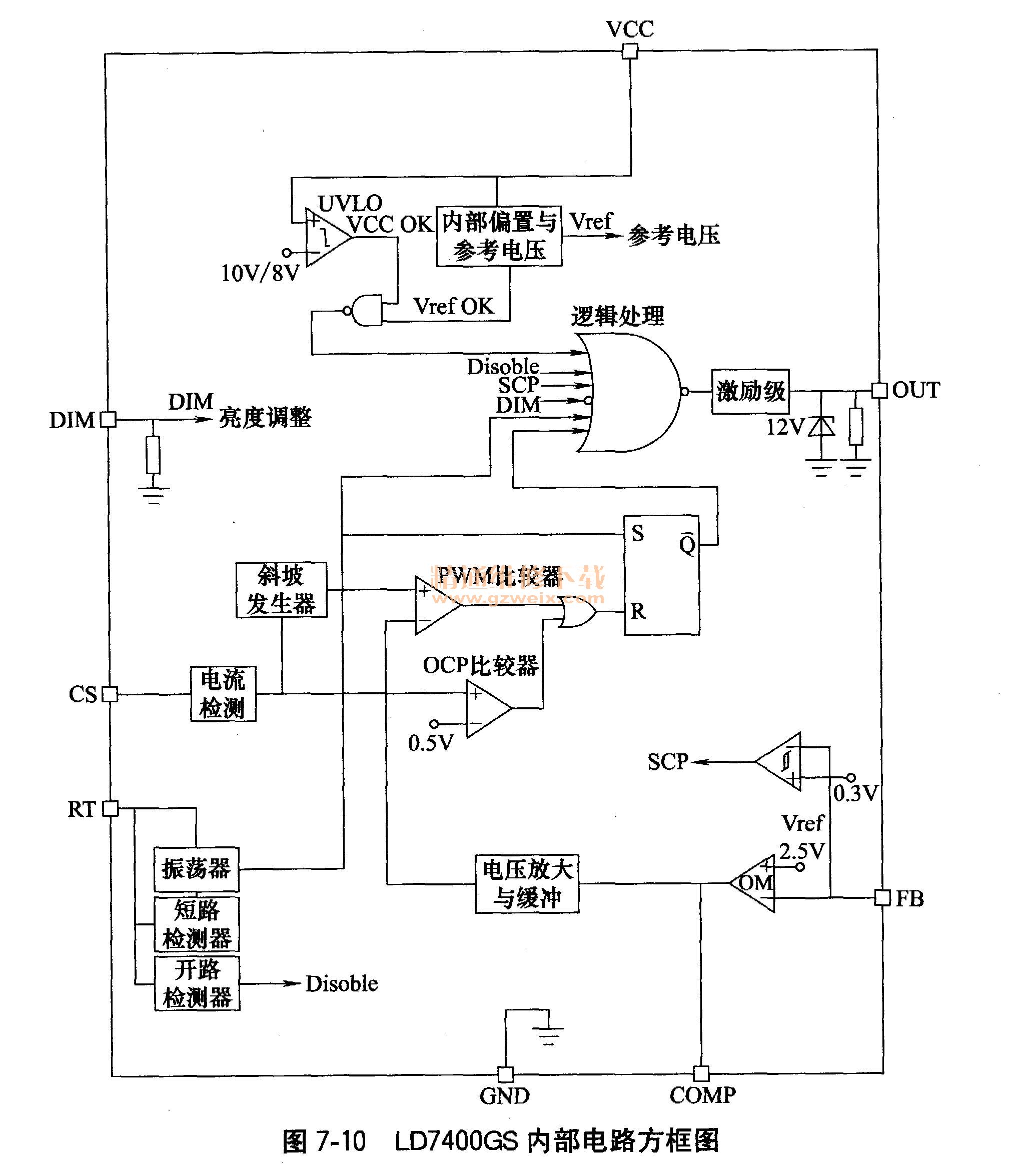

    ①LD7400GS简介LD7400GS是通嘉公司生产的异步电流模式LED背光灯升压控制器，输入电压范围10. 5～28V。升压的输出电路确保LED背光的亮度稳定，有效地管理MOSFET开关管的热瞬态响应和简化回路补偿。内部设有斜坡补偿电路，输入电压欠压锁定电路和输出电压短路保护电路，电流限制电路，可编程频率控制振荡器和热保护电路。LD7400GS内部电路方框图如图7-10所示，LD7400GS引脚功能和维修数据见表7-3。



    ②启动工作过程开关电源输出的24V-LED为升压输出电路供电，遥控开机后主板送来的ON/OFF点灯电压和调光DIM电压送到背光灯电路，其中ON/OFF点灯电压使Q9308和Q9306导通，开关电源输出的12V电压经Q9306输出12V-LED电压和EN点灯控制电压，
12V-LED为IC8103的8脚供电，EN点灯高电平送到调光均流电路；DIM电压送到IC8103的5脚，背光灯电路启动工作，IC8103从7脚输出激励脉冲，推动Q8101工作于开关状态，Q8101导通时在L8101中储存能量，Q8101截止时，L8101中储存电压与24V-LED电压叠加，经D8120向C8108、C8118充电，产生VLED输出电压，经连接器输出，将最多16路LED背光灯串点亮。
    ③过流保护电路升压输出电路MOSFET开关管Q8101的S极电阻R8175两端电压，反映了Q8101电流的大小，该电压经R8162反馈到驱动控制电路IC8103的4脚CS电流检测输入端，当背光灯电路发生短路故障，造成开关管Q8101电流过大时，反馈到IC8103的4脚电压上升，达到保护设计值时，IC8103内部保护电路启动，背光灯电路停止工作。
    ④过压保护电路升压输出电路滤波电容C8108、C8118两端并联了R8145、R8147与R8141组成的分压取样电路，对升压输出电路输出电压VLED电压进行取样，反馈到IC8103的1脚FB电压检测输入端。当升压输出电路输出电压过高时，反馈到IC8103的电压达到保护设计值时，IC8103内部保护电路启动，背光灯电路停止工作。
   （2）调光均流电路
    调光均流控制电路如图7-11所示，由16个相同的集成电路PF7700S（IC8501～ IC8516）组成，LED背光灯串的负极回路连接端LED-1～ LED-16，分别与IC8501～  IC8516的4脚相连接，对灯串电流进行均流控制，确保背光均匀稳定。部分机型应用时，LED背光灯串的个数少于16条时，为了降低成本，适当减少调光均流IC的数量。
    ①PF7700S简介PF7700S是LED背光灯驱动控制专用控制芯片，内部电路方框图如图7-12所示，内含点灯控制电路、亮度调整电路、逻辑控制电路、升压驱动电路和欠压锁定电路。PF7700S引脚功能见表7-4。



    ②启动工作过程点灯控制电路Q9306输出的12V-LED电压为IC8501～ IC8516的3脚供电，EN点灯电压送到IC8501～IC8516的2脚，DIM调光控制电压送到IC8501～ IC8516的1脚，调光均流电路IC8501～ IC8516启动工作，对4脚外接的LED背光灯串电流进行调整和控制。
    ③电压反馈电路升压输出电路滤波电容C8108、C8118两端并联的分压取样电路，获取的取样电压经R8144送到IC8501～IC8516的8脚LED～ COMP内部误差放大器输入端，经内部电路比较后，产生控制电压，对LED背光灯串的电流进行控制，以应对LED供电电压对LED背光灯电流的影响；LED-COMP反馈电压过高时，内部保护电路启动停止工作。
