由于电源板上的元器件密度大，并且开关管、开关变压器等元器件工作在高压、高频、大电流状态，所以该板故障率在液晶彩电内是最高的。
（一）典型电源板的识别
    液晶彩电的电源板根据有无背光灯供电功能，可分为独立型和电源＋背光灯供电一体化型（也叫二合一型）两种，二合一型电源板在第四节进行介绍，下面介绍独立型电源板的供电方式，以及它与控制系统之间的关系。
    1．典型独立电源板

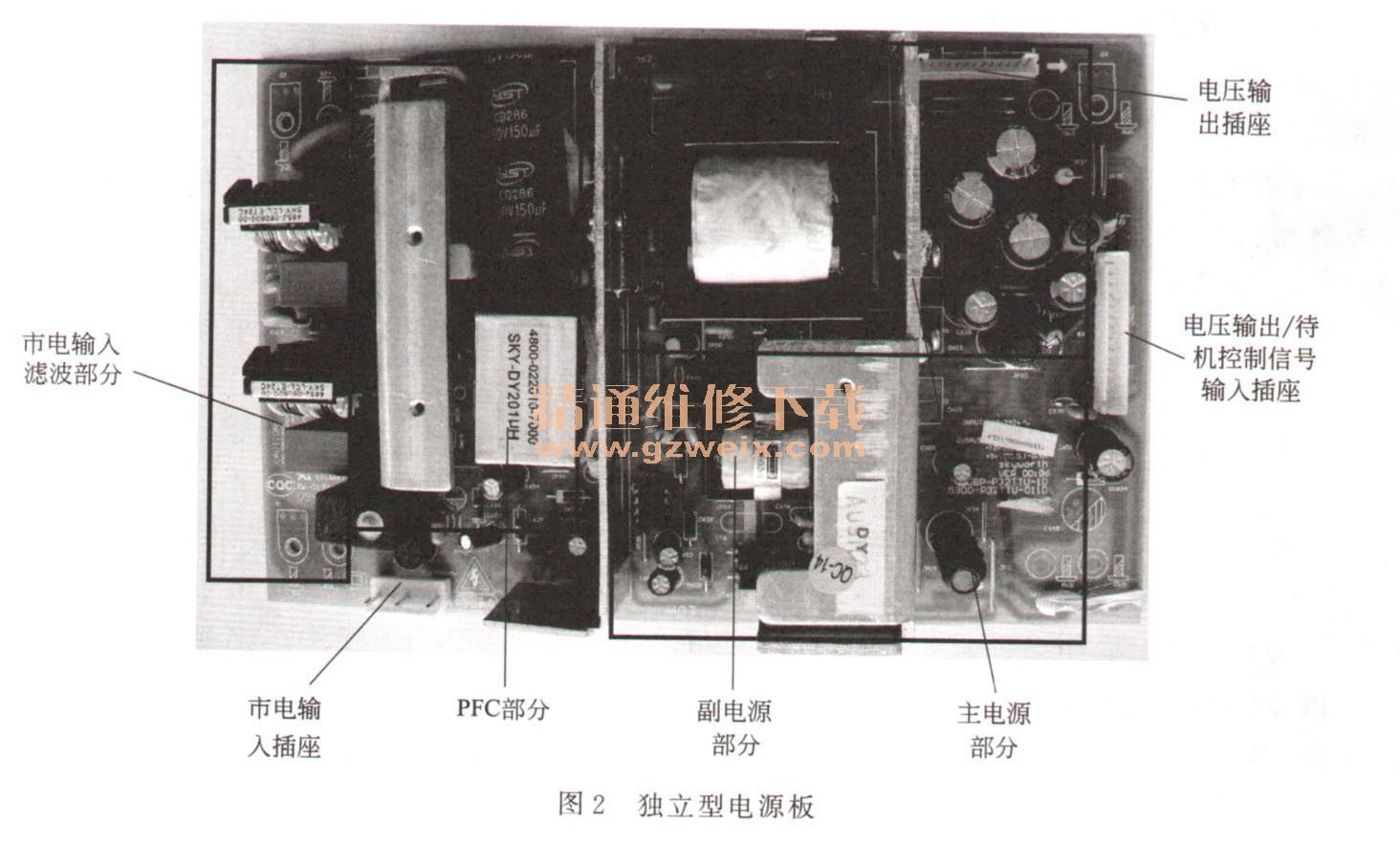

    独立型电源板由电源电路、待机控制电路、保护电路构成，如图2所示。早期液晶彩电多采用这类电源板，虽然型号众多，但输出电压多为4种：一是＋5VS电压，为主板上的微控制器（MCU）电路及开／待机控制电路供电；二是＋5V电压为信号处理电路供电；三是＋12V电压为主板部分电路供电；四是＋24V电压为逆变器供电，有些机型逆变器供电电压也为＋12V。部分电源板还会输出一组＋18V电压，为伴音功放电路供电。

    2、主要连接器（插座）引脚功能
    AC 220V插座：该插座的功能是输入市电电压，液晶彩电的电源插头插入市电插座后，220V市电电压就会通过它为电源板供电。
    ＋5VSB、＋12V插座：＋5 VSB（有的电源板标为＋5VSTB或＋5VS）是5V电压输出端子，其中，SB、STB、S都是英文Standby的缩写，译为待机5V电源或备用5V电源。该电压由副电源产生，不受待／开机信号的控制，即电源板输入市电电压后，副电源就会输出＋5 VSB电压，为微控制器（MCU ）、遥控接收等电路供电。＋12V是12V电压输出端子，该电压不仅为主板上的伴音功放等电路供电，还经低压电源稳压后，为视频处理等电路供电。部分液晶彩电的＋12V电压还为逻辑板、背光灯驱动板供电。
    ＋24V插座：为背光灯供电板提供工作电压。
    【提示】部分液晶彩电的伴音功放电路采用＋14V或＋18V电压，还有少量的电源板输出＋33V电压，为高频调谐器（俗称高频头）的调谐电路供电。
    （二）电源板的故障现象
    因为电源板是液晶彩电的供电核心，所以电源板异常后，常见故障现象：一是主、副电源均无输出，其故障现象为三无（无背光、无图像、无声），电源指示灯不亮；二是副电源有＋5 VSB电压输出，但主电源无输出，其故障现象为电源指示灯亮，但不能二次开机；三是主电源异常，引起保护电路动作，通常表现为二次开机后立即返回到待机状态，或开机后背光灯亮一下就灭。
    （三）电源板的工作条件电路
    虽然液晶彩电电源板种类繁多，但它们的工作条件电路基本相同，都是由供电、开机／待机控制电路和负载构成的。
    1．供电
    电源板的供电采用220V市电电压，大部分电源板在市电电压为170～240V的范围内都能正常工作。
    2．开／待机控制
    电源板的开／待机控制信号端子常标有POW或POWER、OFF/ON、PS -ON、STB、STAND等符号，开／待机控制信号来自主板的MCU（微控制器）。大部分电源板采用高电平开启方式，开机时开／待机控制信号应由低电平（0V）跳变为高电平（3. 3V或5V），关机时变为0V；少数电源板采用低电平开启方式，开机时应由高电平（3.3V或5V）跳变为低电平（0V），关机时变为高电平。
    3．负载
    虽然液晶彩电电源的稳压控制电路都采用了直接误差取样、放大方式，大部分液晶电源板在空载的情况下都可以工作，但也有例外的电源板，如长虹GP系列电源板组件需要在CNS1或JP804的④、⑤脚与地间加一个假负载（（5W/2～10Ω的电阻）后，电源板才能有输出。因此，对于这些特殊的电源板，空载检测不能正常工作时，可为5V、12V电源接上相应的假负载后进一步判断。
