（四）电源板的强制启动方法

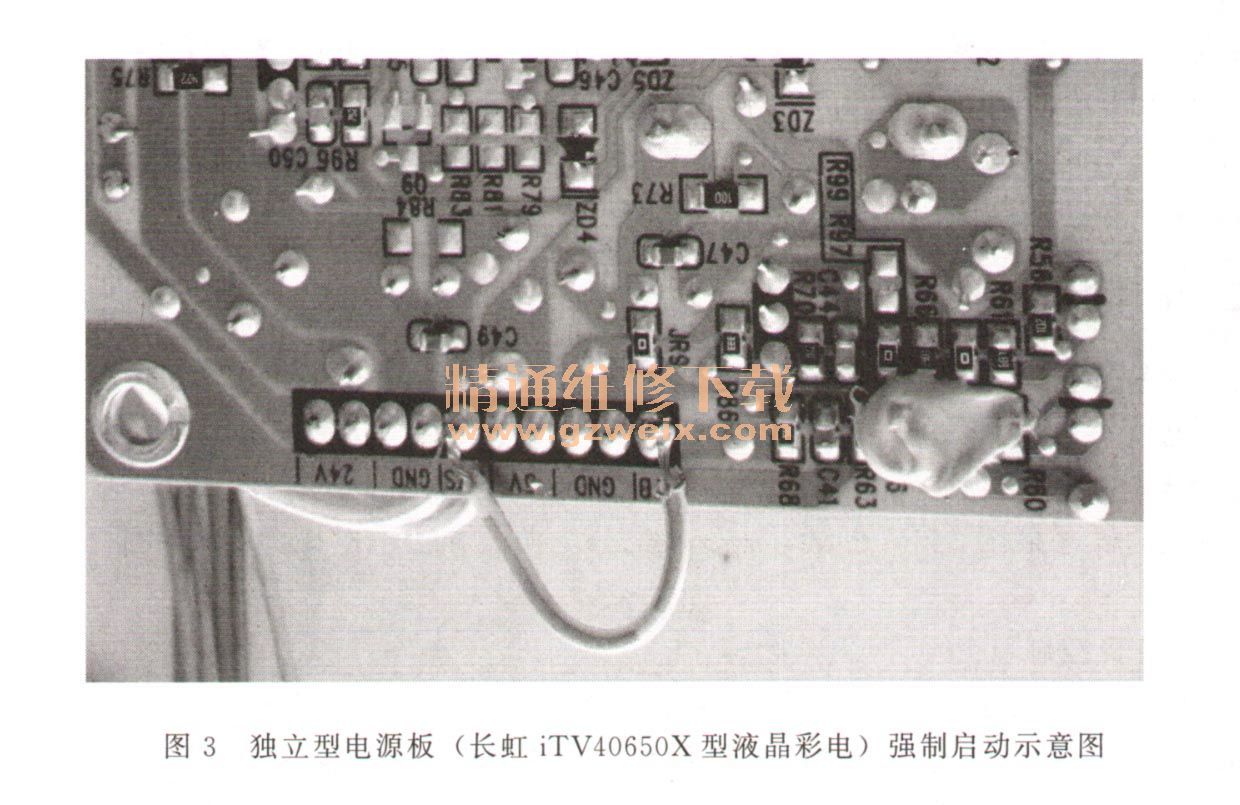

    摘板维修或对新购置的电源板进行单独检测时，都需要对电源板强制启动后，通过检测其输出电压判断它是否正常。对于STB控制电压在开机状态为高电平的电源板，强制启动时，可用一段焊锡或导线将电源板的开／待机控制脚STB与＋5VS端子连在一起，如图3所示。对于STB在开机状态为低电平的电源板，强制启动时，则通过焊锡或导线将STB端与地相连。

    【提示】强制启动时，也可以根据启动方式的不同，用一只1～2. 2ka的电阻将STB端子与5V供电端子进行连接或将它与地进行连接。
    （五）电源板故障判断方法与技巧
    1．直观检查法
   （1）检查电源板与其他电路板的连接器（插头、插座、排线）是否接触不良、引脚是否脱焊。
   （2）检查开关变压器、PFC储能电感的外观有无变色、磁芯是否破碎、引脚是否脱焊、引脚附近有无打火痕迹。
   （3）检查大功率开关管（电源开关管、PFC开关管）的引脚是否脱焊、插座引脚有无脱焊等。
   （4）检查电源板上的电阻有无烧糊，电容、集成电路有无炸裂。
   （5）检查电源板上的贴片电阻、贴片电容、集成电路等元器件的引脚是否脱焊。
    2，电压测最法

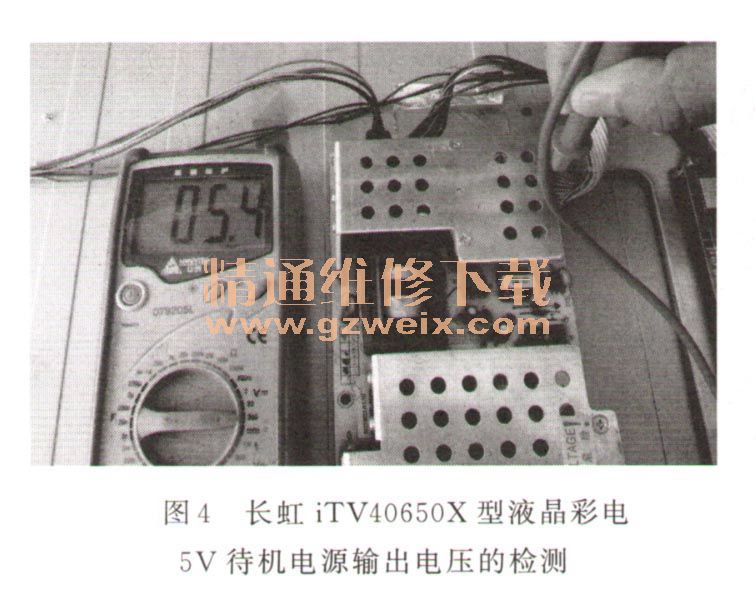

   （1）测量待机5V电压液晶彩电在接通电源后，副电源就会工作，输出待机＋5V电压（通常标为＋5VSB），为MCU（或CPU）及遥控、按键电路供电。维修时，应先测副电源输出的＋5V电压是否正常，如图4所示。若该电压不正常，在确认其负载无短路的情况下，就可以确定电源板的副电源不工作或工作异常。

    【提示】部分电源板的副电源有＋5 VSB和M5V两种输出电压。M5V即主5V，该电压为主板上小信号处理电路供电，该电压一般在二次开机，主电源输出＋12V电压后才会输出。对于这种电源板，只要测量＋5 VSB电压是否正常即可。

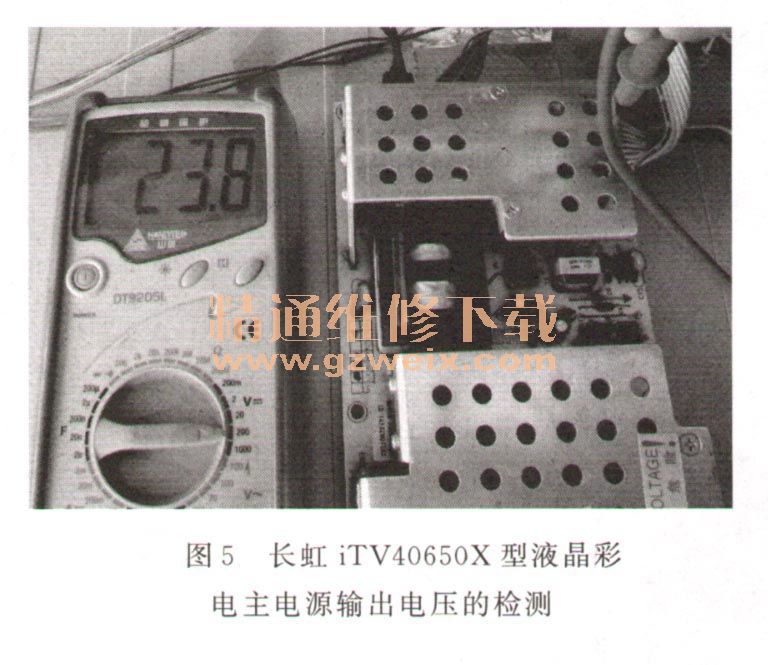

   （2）测量主电源输出电压若副电源输出的＋5 VSB电压正常，二次开机后测量主电源输出的各组电压是否正常，如图5所示。若输出电压正常，说明电源板正常；若不正常，则电源板异常或没有开机信号输入。

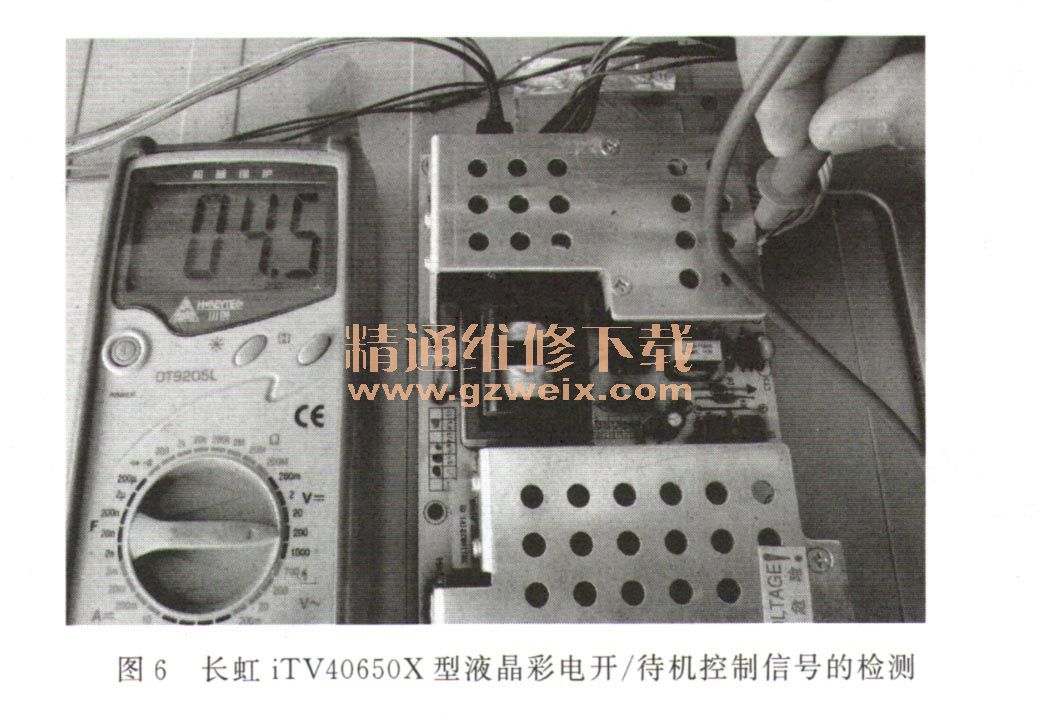

   （3）开／待机控制电压若主电源无输出，可在二次开机时测量电源的开／待机控制信号输入端有无开机信号输入，如图6所示。若没有，检查主板；若有，在确认主电源所接的负载均正常后，即可确定电源板有故障。

    3．电阻测量法
   （1）在路检查电源熔断器（保险管）是否熔断，如熔断器已断，说明电源板发生短路过电流故障。
   （2）在路检查电源板的负载对地阻值是否过小，若过小，说明负载发生短路或漏电故障。
    4．假负载法

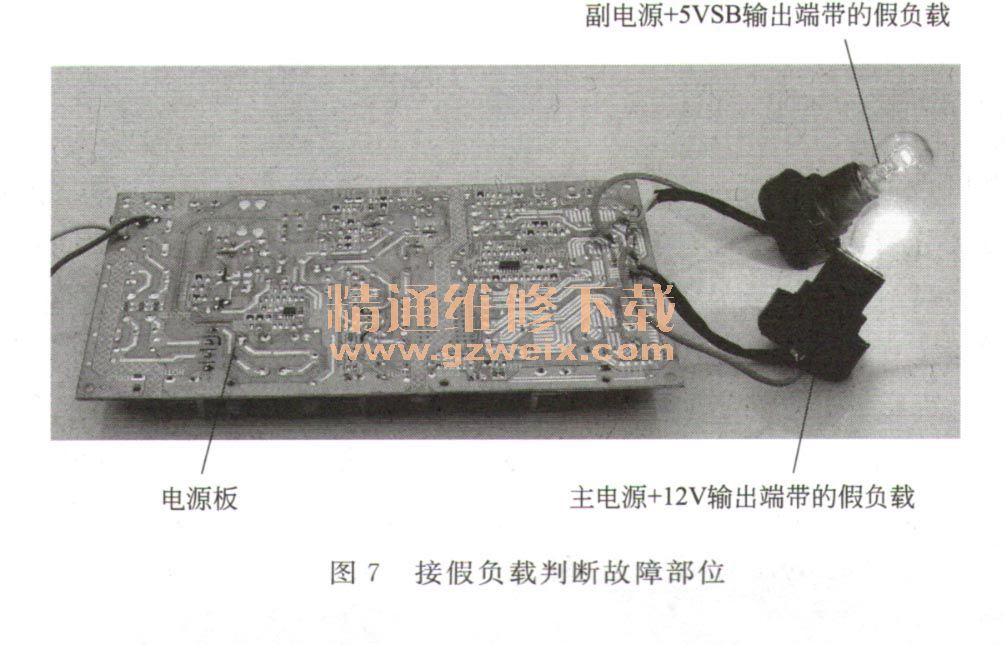

    若二次开机后主电源输出电压低于正常值，应判断故障是主电源带载能力差所致，还是负载过流所致。此时，可拔下电源板与主板、背光灯驱动板的连接器，接好假负载。启动后，若灯泡发光且输出电压全部正常，如图 7所示，说明背光灯驱动板或主板的负载电路异常；若灯泡不亮或亮度低，且输出电压仍低，说明电源板异常；若灯泡发光较强后熄灭，说明开关电源的稳压控制电路异常，引起过压保护电路动作。

    【方法与技巧】主电源的＋12V供电的假负载，一般选取摩托车或汽车上用的12V/30～60W灯泡；24V供电的假负载，可选取两只12V灯泡串联或者选择36V电动车灯泡。为了减小启动电流，也可用39～47Ω/10W的水泥电阻作假负载。
