海信LM40V681P(1NZZ1)型液晶电视电源电路分析与检修
来源:本站整理  作者:佚名  2016-01-13 10:10:11

    笔者最近维修了一台海信LM40V681P(lNZZ1)型液晶电视电源,对其电源作了一番探究,现将心得写出与广大同行分享。
     一、工作原理
    1.交流市电的输入及整流

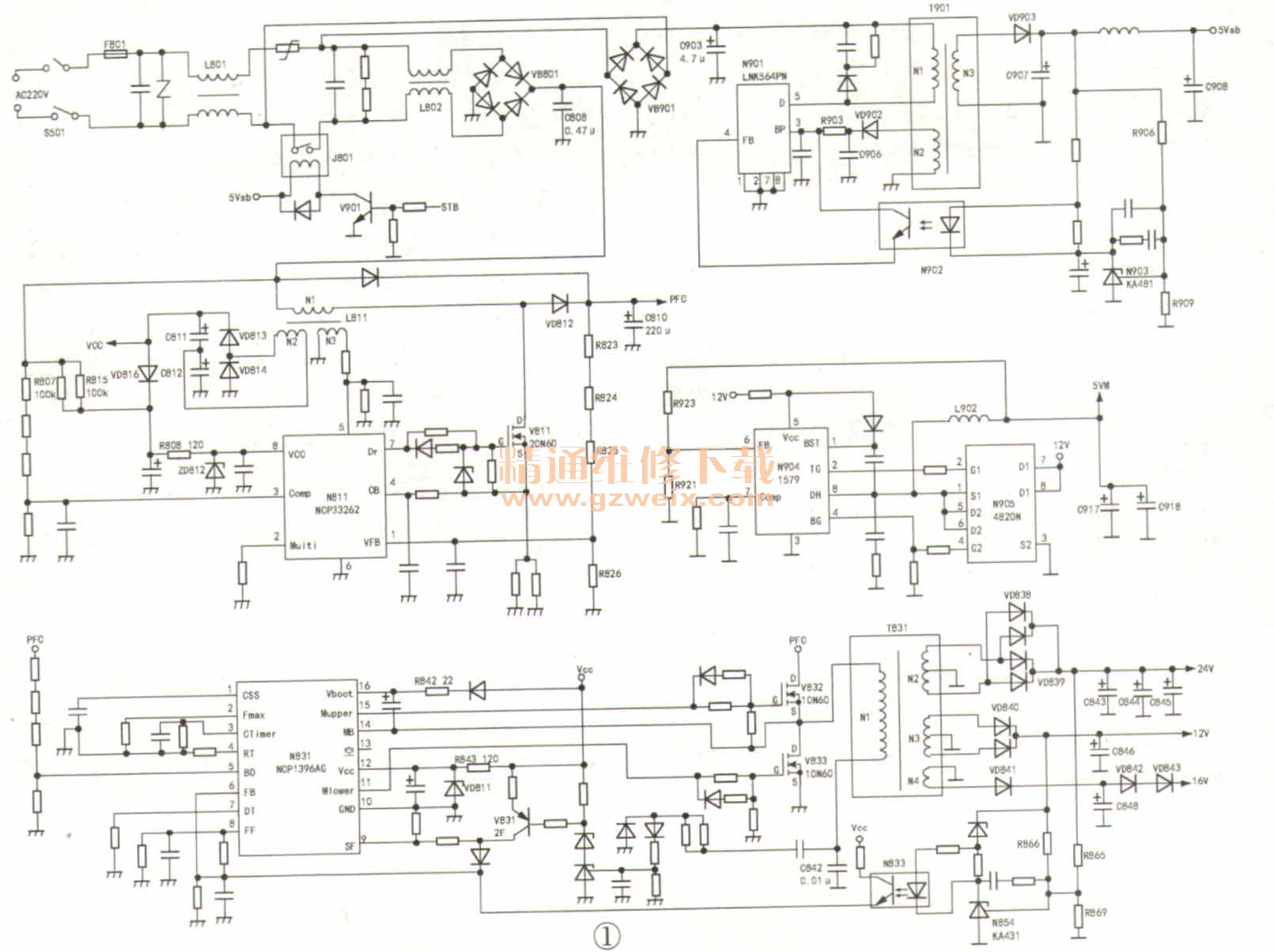

    220V交流市电经电感L801滤波后,一路直接送给副电源整流桥VB901,整流后经C903滤波产生约300V直流电压,专供副电源使用,如图1所示;另一路通过开/待机控制继电器J801后,送给PFC整流桥VB801,整流后经C808滤波产生约300V脉动电压,供PFC电路使用。

    a.副电源
    液晶电视的副电源通常有两个任务:第一是冷端产生5Vsb(或者3.3Vsb或……)直流电压,供主板MCU(或CPU)使用;第二是热端产生10V以上直流电压VCC,在开机状态给PFC驱动芯片、主电源驱动芯片供电。本机副电源的任务却只有一个:冷端产生5vsb电压。
    该机副电源芯片型号为LNK564PN(N901),集驱动功率输出于一体的IC。引脚功能:①、②、⑦、⑧脚接地;③脚,供电;④脚,反馈;⑤脚,开关管漏极,内部连接启动电路;⑥脚,空。
    只要接通市电,300V电压通过T901绕组N1加到N901⑤脚,电源起振,绕组N2产生的感应电压经VD902、C906整流滤波产生约6V电压,经R903加到N901的③脚,取代启动电压。与此同时,N3绕组产生的感应电压经VD903整流、C907滤波后产生5Vsb电压。
    稳压过程:当5Vsb上升时,取样电阻R906、R909连接点电压升高,N903(KA431)的R极电压升高,则N903输出误差电流增大,光耦N902导通程度加强,则N901的④脚电压升高,则内部功率管导通时间缩短,T901次级电压下降,这样5Vsb就保持不变。当5Vsb下降时,稳压过程与上述相反。
    3.PFC电路
    海信LM40V68P型液晶电视PFC电路的任务:一是把300V电压提升到380V,二是产生18V左右的直流电压VCC,给主电源驱动芯片NCP1396AG供电。
    PFC驱动IC型号为NCP33262(N811),其引脚功能:①脚,稳压反馈输入;②脚,误差放大器输出载;③脚,脉动直流电压波形取样输入;④脚,过渡检测输入;⑤脚,过零点检测取样信号输入;⑥脚,接地;⑦脚,激励输出;⑧脚,供电。
