1．电源板
    通电后电源板只有＋5V电压输出；二次开机后，主板发出二次开机信号（PS-ON）后，电源板才输出＋12V电压。该板的测试点是插座CON2的⑤脚（PS-ON，开机电压为4.37V）、15脚（＋5V）及⑨、11脚（＋12V），如图1所示。另外，CON2的⑥脚为BL ON/OFF端，正常电压为3.234V; CON2的②脚为DIM端，正常电压为3.098V。

    2．键控板

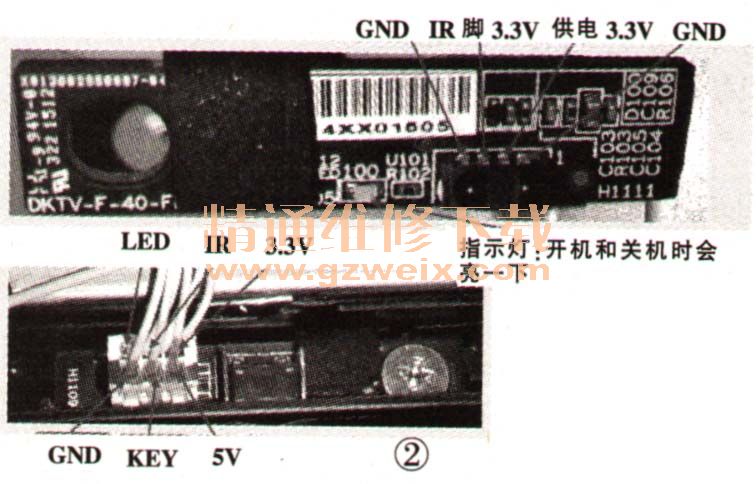

    键控板的测试点如图2所示。KEY为开／待机键，按压时该脚电压在3.3V与0V之间跳变；IR为遥控信号接收端，按压遥控器的按钮时此脚电压会变化。

    3．背光驱动电路

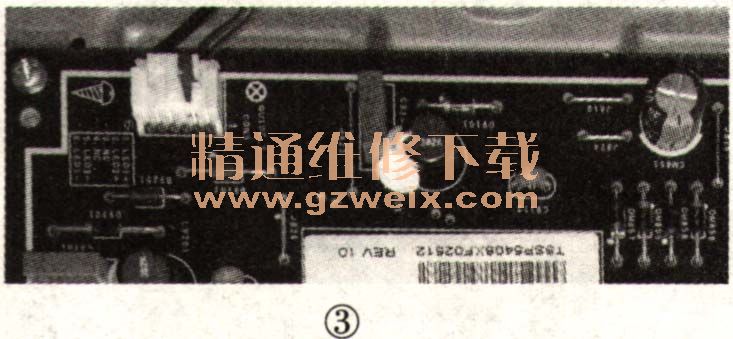

    在电源板收到主板发来的BL ON/OFF、DIM信号后，LED恒流驱动电路才会工作。该驱动板的测试点为插座CON3的引脚，如图3所示。CON3的①、②脚（LED1＋、LED2＋）电压在灯串开路时为200V，在灯串正常点亮后为190V;⑤ 、⑥脚（LED2－、LED1－）电压在灯串开路时为0V，在灯串正常点亮后其电压随背光亮度的变化而变化，例如：当DIM信号电压为0.58V时，在开机瞬间其电压约为75V，显示菜单字符后电压在47V～49V之间。

    4．逻辑板

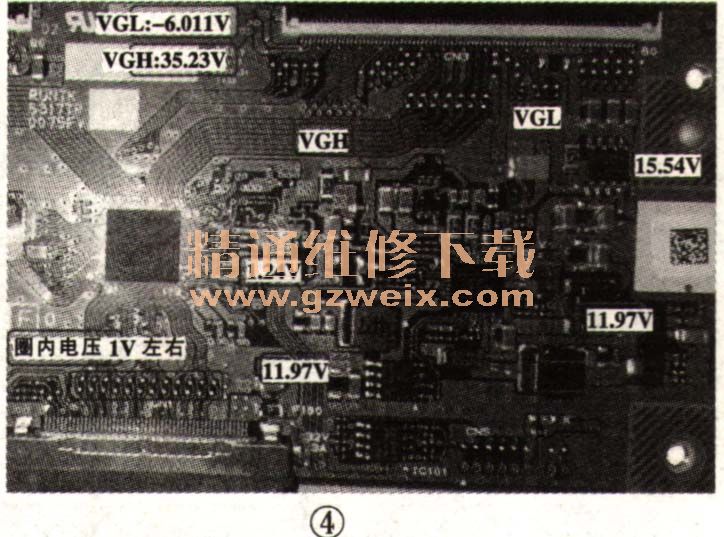

    二次开机后，主板输出12V上屏电压（此时上屏排插J2203处的指示灯LED1002亮），这时逻辑板得电工作，其关键电压如图4所示。
