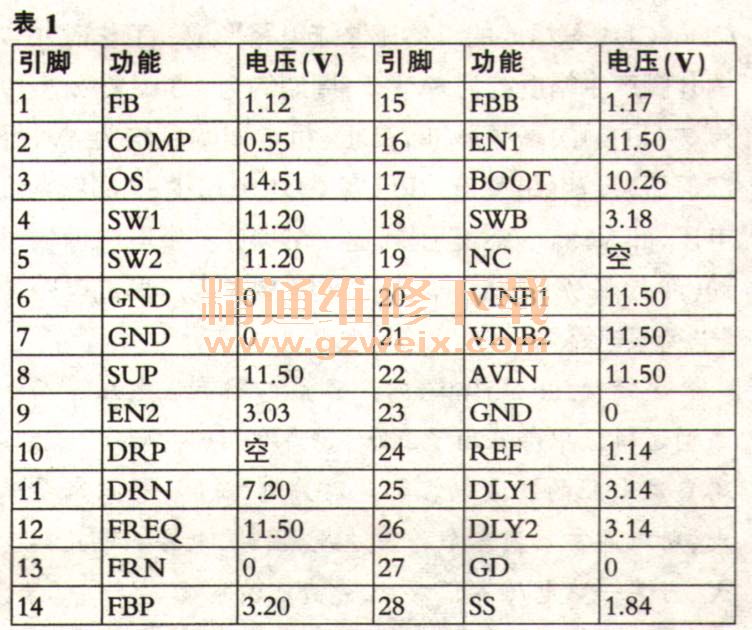

修好一台TCL L32F19液晶电视MS68机芯后，对逻辑板（型号，：320AP03C2L0.1）上的DC-DC转换块IC7（TPS65160A）进行测盆，＿实绘电路如图1所示，实测数据见表1。其中，波形用日立V-1060示波器所测。直流电压用数字万用表所测。



    该板上屏电压（即主板给逻样板供电）为12V，实测为11.5V。 TPS65160A（即IC7）的作用是把11.5V电压转换成AVDD、VCC、VSS三路电压。如这些电压不正常，可能出现黑屏、灰屏、花屏、无图，或图像上有横带等现象。
    1.AVDD电压的形成
    该电压形成电路由IC7、储能电感L11、二极管D2、滤波电容CD15等元件组成。工作时，L11的右端（即IC7的④、⑤脚）输出幅度约15Vp-p，周期约为1.3 }LS（即频率约为770kHz）的高频开关脉冲，波形的正半周幅度为3.5V，负半周幅度为11.5V、经二极管D2整流，产生约为3V的直流电压，该电压与11.5V电压盛加在一起，产生14.5V直流电压AVDD，供给逻辑板上的伽马电路。
    IC7的①脚为AVDD电压反馈端，改变该电压可改变AVDD的输出电压值。ICD3型号为433，是6脚P沟道贴片场效应管，它控制AVDD电压输出的时序，其③脚G（栅极）正常电压为5.8V。
      2.VCC电压的形成
    VCC电压形成电路主要由IC7、储能电感L12，续流二极D9、D10及CD19等元件组成。工作时，IC7的18脚（即L12的左端）输出幅度约12Vp-p，周期约1.3μs（即频率约为770kHz）的高频脉冲，其正半周幅度为8V，负半周为4V，经续流二极管D9、D10整流，产生约3.2V直流电压，即VCC电压，主要供给逻辑板主芯片IC1（时序控制块LMX6322T1）。 IC7的15脚为VCC电压的反馈脚，改变该脚电压值，可改变VCC输出电压值。
      工vss电压的形成
    vss电压主要由IC7、D8（内部有两只二极管）、CD6、CD1等组成的二倍压整流电路形成。工作时，IC7的⑧脚产生幅度约为8Vp-P，周期约为1.3p、s（即频率约为770kHz）的高频脉冲，其正、负半周幅度均为4V，经二倍压整流电路整流，在电容CD1上产生-7.35V直流电压，即VSso VSS电压就是VGL电压，供屏内栅极驱动（即行驱动）电路。有人把这里VSS电压形成电路叫“电荷泵电路”。
    小结：1.TPS65160A可以形成四路直流电压，而在该型逻样板中却只用了三路，⑩脚空，14脚接VCCo2.各路直流电压的滤波电容都是贴片电容，故每只容量不大，所以通常采用多个并联方式。因此，电容漏电几率增大，当某一路电压不正常时，先查滤波电容。
    编者注：逻样板上易出现故障的部位通常集中DC-DC转换电路中。DC-DC转换芯片就是常说的逻挥板电源管理芯片。对逻辑板的检查除测试上屏供电外，电源管理电路输出的几路电压也非常重要，其次是测试GAMMA校正电压。
