主副电源检修及维修提示：
（1）若二次开机后检查ICI （L6599）的⑦脚低于1.5V就会停振（⑦脚正常电压为1.66V，待机时为1.2V），停振的原因，是由于AFC电路工作不正常或输出的PFC电压低于380V引起。要判定IC1工作不正常是否与PFC电路有关时，可将PFC驱动电路U1的供电⑧脚和⑦脚外接电阻R6断开，取消PFC电路，再把IC1的⑦脚分压电阻R17阻值由原来的10kΩ改大为12kΩ，若检测输出电压能正常，就检查R13、R14及PFC电路相关元件即可。
（2）二次开机检测到输出电压后马上又降低而引起的保护故障时，可通过测量IC1（L6599）的⑧脚电压（正常为0v）来判断。若此时电压为高电平，不管是＋24V/+12V/+5V/+5VSB欠压还是＋5V/+12V/+24V过压保护电路发生故障，均会引起Q13饱和导通，光祸PC4导通增强，电压反馈于IC1的⑧脚，使IC1停振而无输出，所以在维修过程中遇见开机保护，可取消保护取样块ICS1（LM324）试试，一般多数为LM324性能不良引起。
（3）二次开机后IC1（L6599）的③脚是不能测量电压的，因③脚是振荡频率设置，测量时由于万用表内阻的加入，改变了内部振荡频率参数，所以如果测量该脚将会引起L6599停振，甚至烧坏Mos管Q4、Q5。
（4）现在电源板FSP205 -4E01/3E01出现自动关机的故障现象最常见，多数是由于PFC电路中的取样电阻漏电引起。
桥式整流出的300V电压由电阻R4、R38、R39分压作为PFC电路300V输入取样电压，而由电阻R10、R11、R9分压作为PFC电路输出取样电压，由于这6只电阻的阻值较大，接入电压较高，每个电阻下面均用胶粘贴再焊接在印制板上，这些粘胶因耐压不够，或者印制板有轻微漏电，致使PFC电压输出不正常（多数低于380V，或IC1（L6599）的⑦脚取样电压低于1.8V而引起电源自动关机。在维修该电源自动关机这类故障时，可把R4、R38、R39、R10、R11、R9这6个电阻取下，把下面的粘胶去掉后再把电阻焊上即可。如果检查PFC电路元件已经损坏，可取消PFC电路，即把ICI K6599）的⑦脚所接分压电阻R17由10kΩ改为12kΩ，也能正常工作，但必须保证交流电压在220V（±10%）左右。
（5）若检查出待机模块U4已损坏，一定检测或更换滤波电容C45和二极管D19；在空载时检测＋5VS正常，而接入负载＋5VS电压跳变，可更换输出滤波电容C49；在待机时检测+5VS正常，而二次开机后却变为0V，重点检查光祸PC5是否性能不良。
（6）当二次开机后出现无规律性保护时，可以从电路板上断开欠压保护块ICS1试机，一般多数是该IC性能不良引起。
4. FSP179-4F01电源

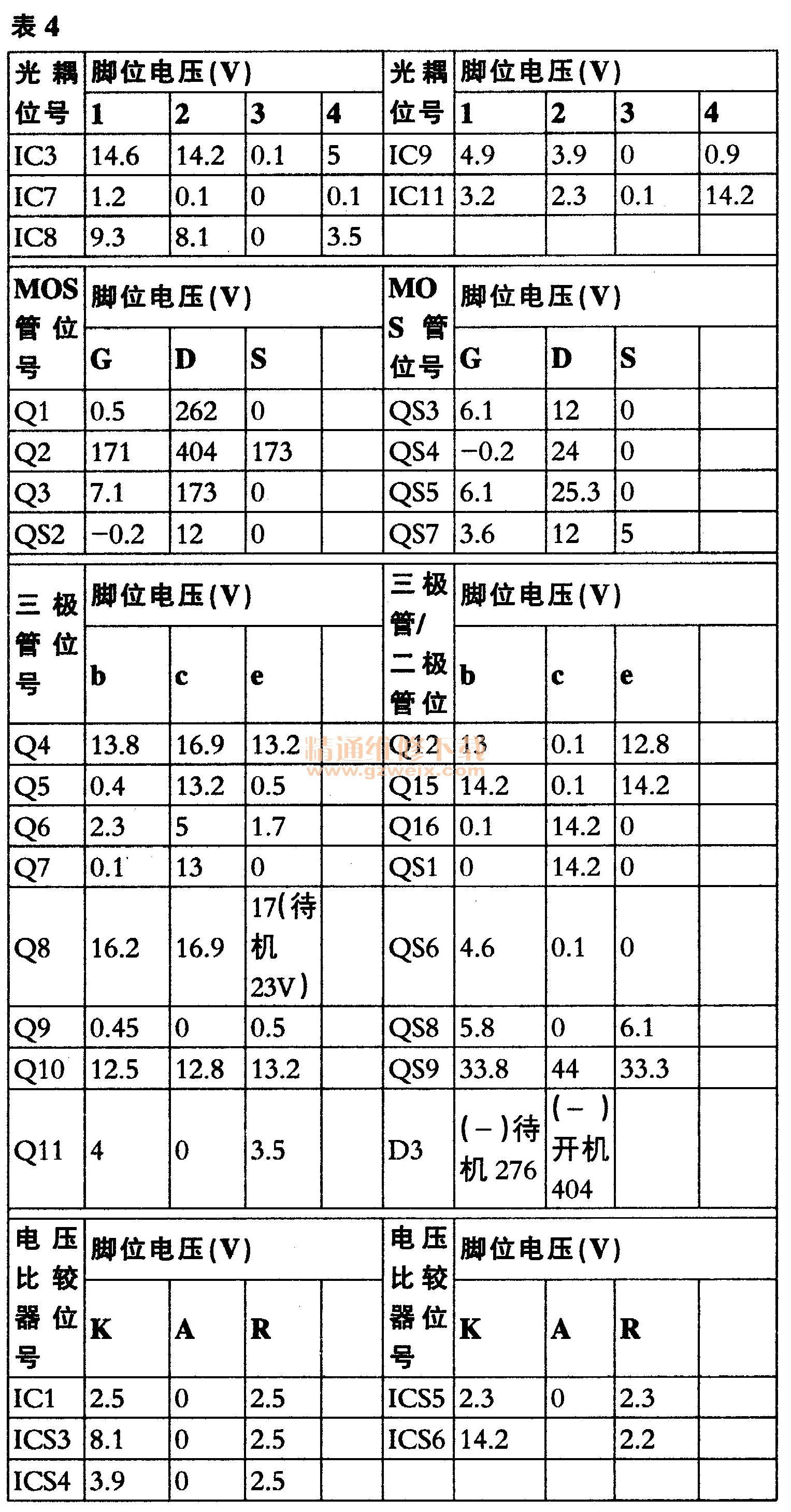

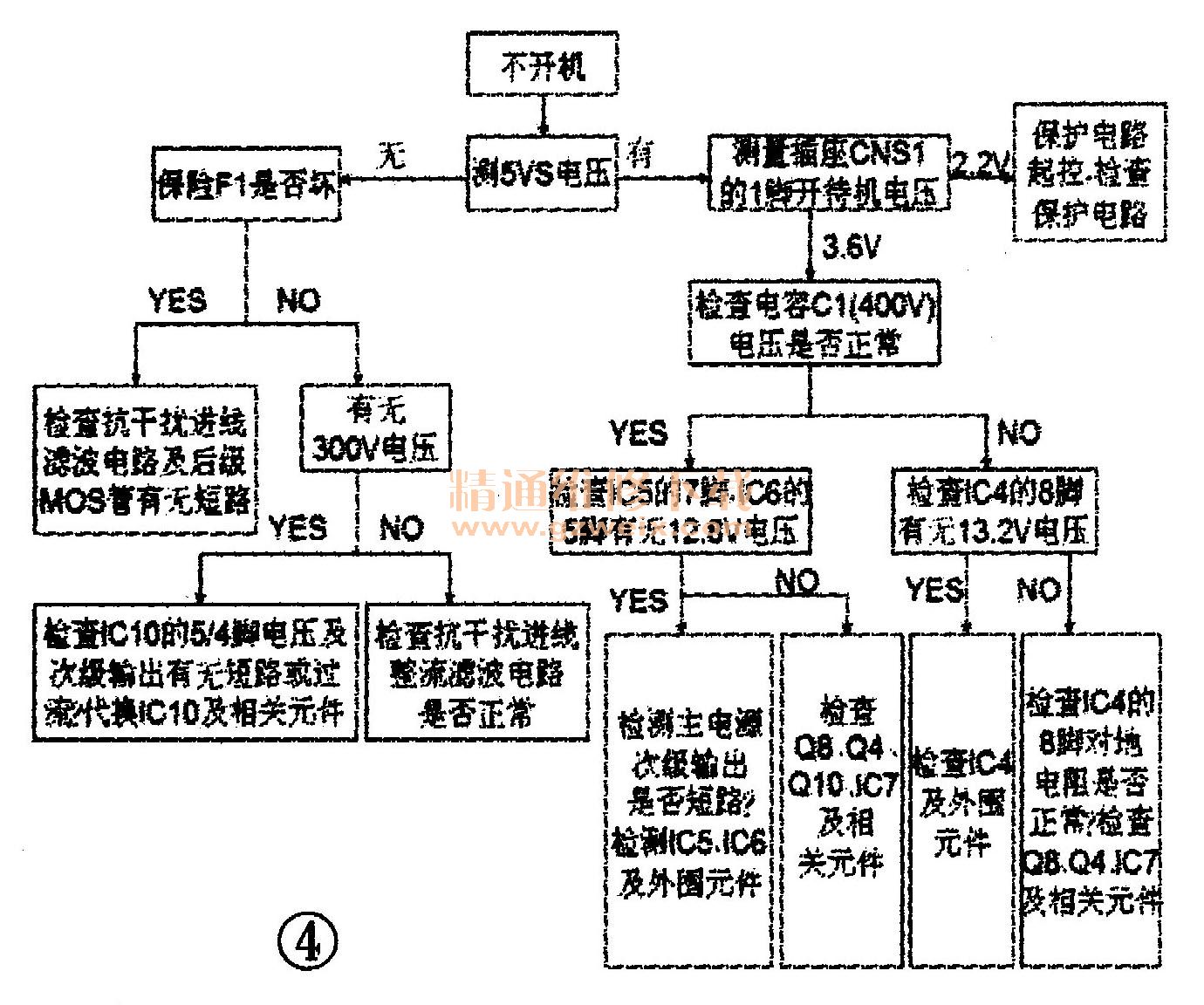

该电源是“永胜宏”FSP系列中适用于2637英寸液晶电视的开关电源，其应用液晶电视型号有：CHD-TD260F8、CHD-TD270F8、CHD -W320F8、CHD-TD370F8、LT2612、LT2618、LT2619、LT2712、LT3212、LT3218、LT3219P、LT3288等。故障检修框图如图4所示，维修参考电压如表4所示。
5. FSP241-4F01电源

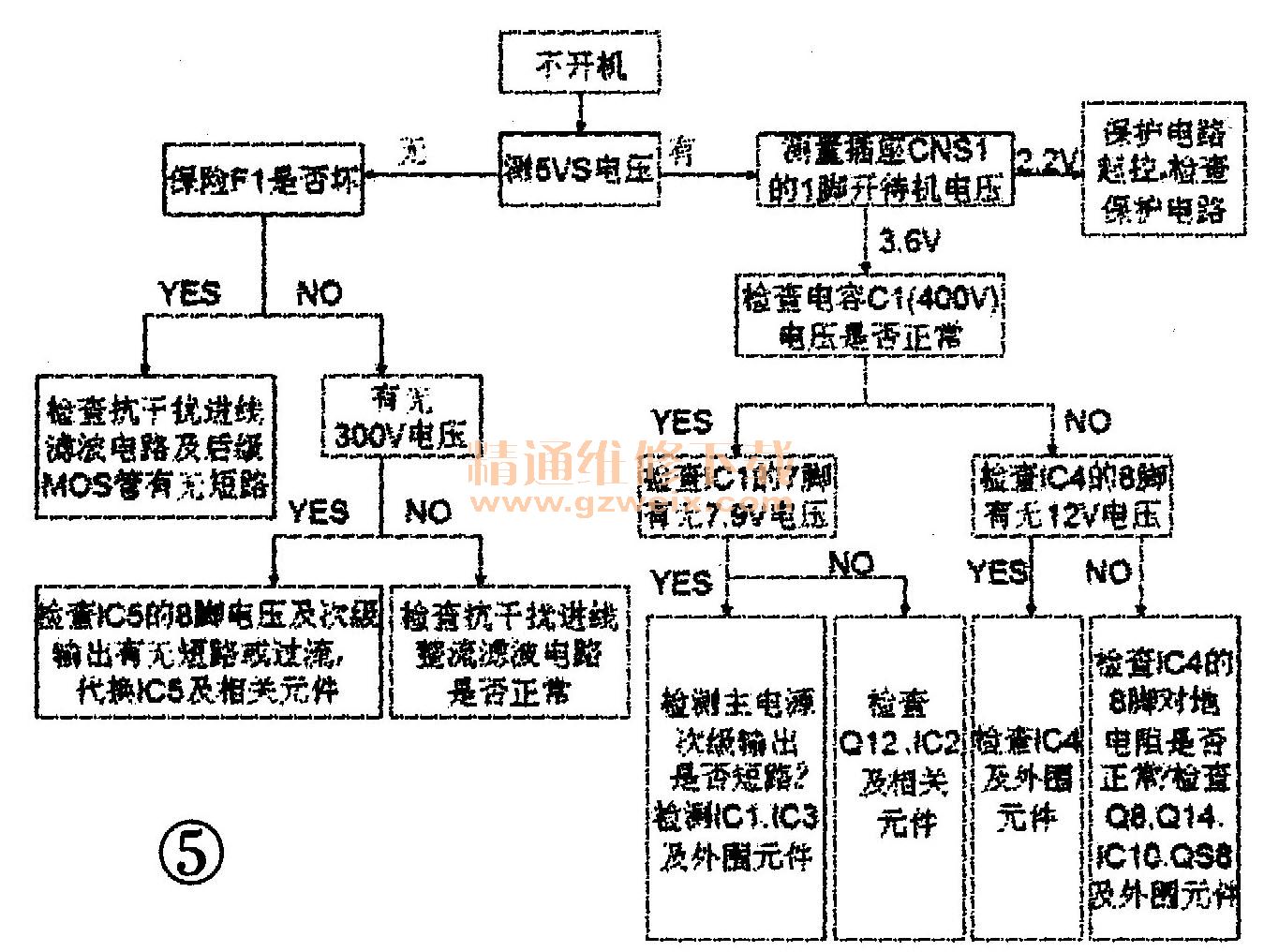

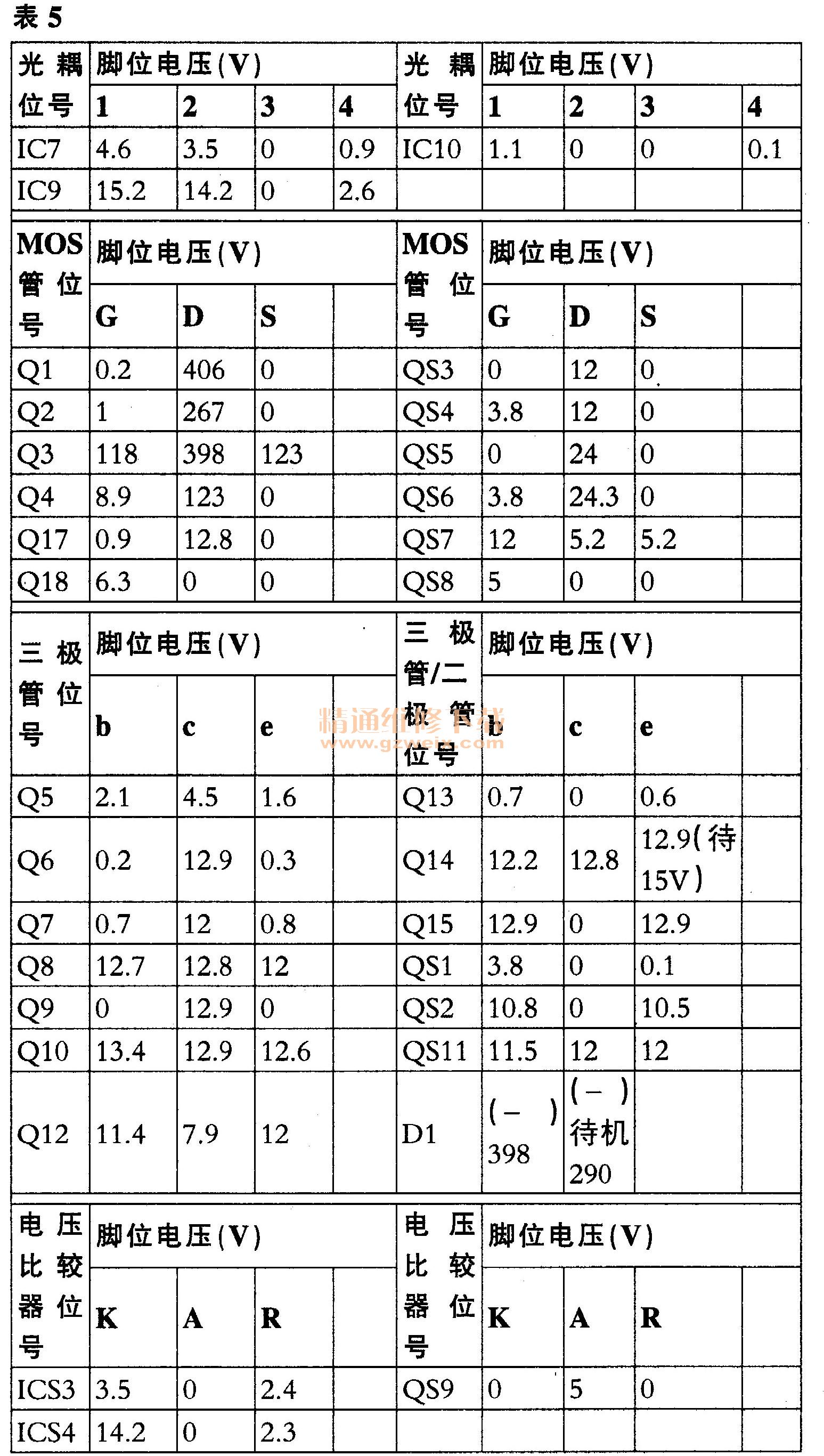

该电源是“永胜宏"FSP系列中适用37-42英寸液晶电视的开关电源，其应用液晶电视型号有：CHD -TD370F8、CHD -W370F8、CHD -W370F8P、LT3718N、 LT3788等。故障检修框图如图5所示，维修数据如表5所示。
（1）无24V/12V电压输出
首先检测从主板送过来的开机信号并通过插座CSN1的①脚电压3.6V正常，再检测电容C1两端电压却为300V，说明PFC电路没工作。进一步检查IC4的⑧脚供电为0V、测其对地电阻仅为几＋欧姆，说明IC4内部损坏，更换后故障排除。
（2）黑屏，且保险管烧坏
保险管F1损坏说明前后级电路均有短路现象存在，在检测前级电路元件没有问题情况下，进一步检测发现MOs管Q3、 Q4已击穿，电阻R12也开路，随后检测次级整流输出的场效应管QS5也已短路，说明引起Q3 、 Q4击穿的原因应该是由于QS5短路造成，更换上述损坏元件后开机5V正常，但是12V和24V电压还是没有输出，再把IC3代换后开机一切正常。
（3）热机自动关机
热机两小时左右出现自动关机，用遥控器再次开机后又能正常工作，过半小时再次出现自动关机现象，随后检测电源板上插座CNS1的①脚电压为2V左右，说明自动关机的原因是电源板保护电路起控引起。进一步检测过流、过压保护电路中的元件均没发现问题，最后用热风枪对保护电路部分元件进行加热试验，当加热到可控硅QS9时故障立即出现，将其更换后，经长时间试机没有再出现故障，说明自动关机的原因是由于可控硅QS9热稳定性能不良引起。
