二、常见故障检修思路
1.不开机
不开机指的是接通电源,按下开/待机键后,指示灯不能改变颜色或熄灭(比如本机芯应是红色指示灯熄灭),机器声、光全无。

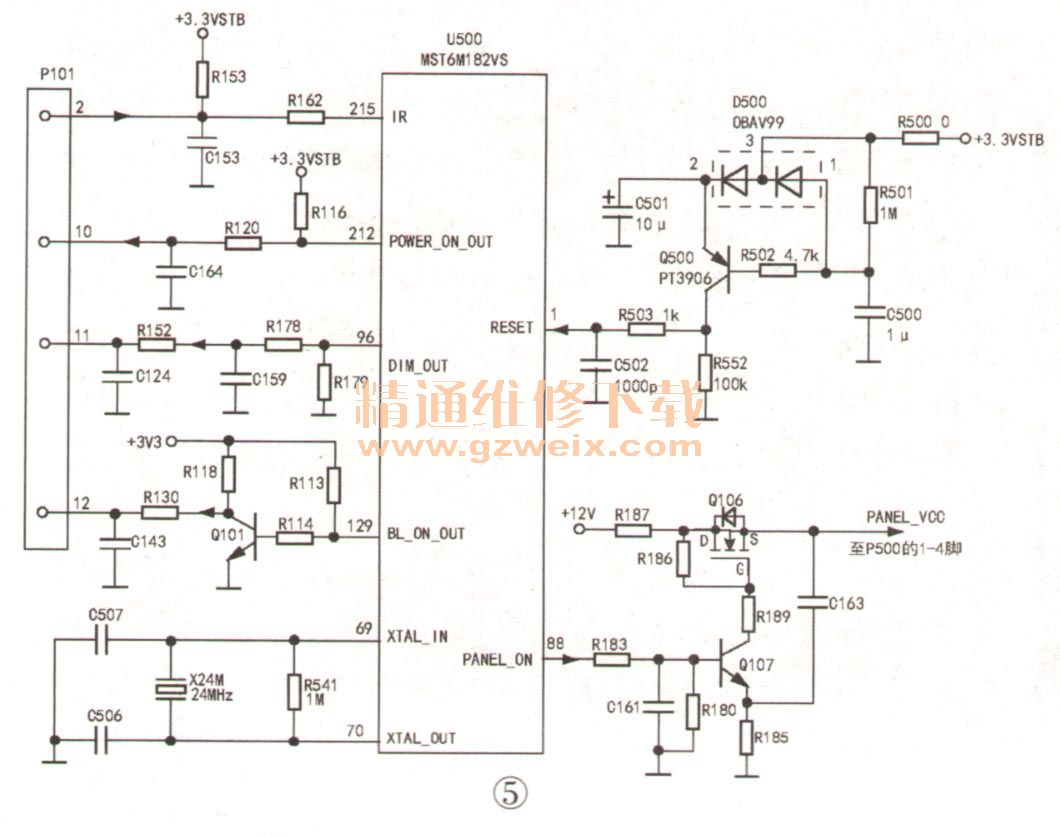

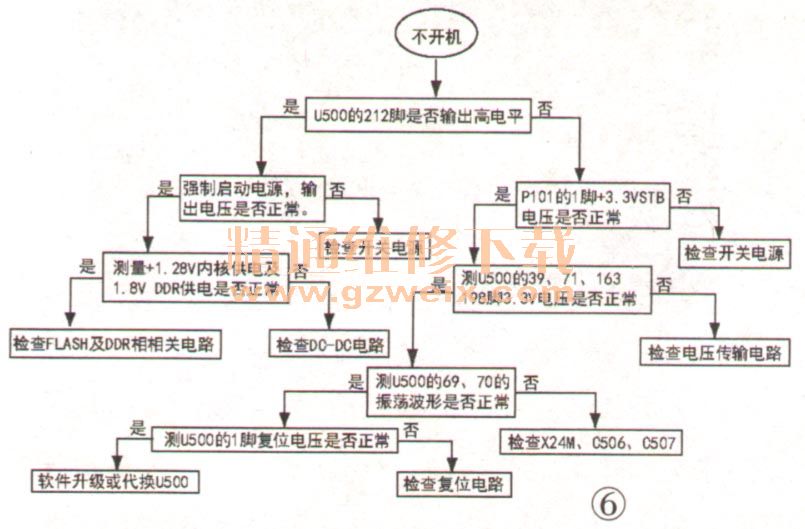

导致不开机故障的原因比较多。比如:开关电源异常,致使+3.3VSTB电压丢失;数字板上主控芯片U500相关工作条件不满足(正常电源、正常复位、正常的时钟振荡),如图5所示,或内部相关电路出现故障或总线所挂元件出现问题(含总线上拉电源或上拉电阻异常),或外接FLASH程序存储器U502(EN25Q32A)异常,或MCU上电时序出现错误或供电异常等,其检修流程如图6所示。
附:该机芯升级方法:
用电脑和升级板(Debug)升级法
(1)将串口升级板(Debug)的输入端与电脑的USB接口相连,输出端与彩电主板上插座相连。
(2)打开电脑,运行“SecureCRT”软件。
(3)点击“Browse”钮,选择“ISP_TOOL V4.4”或更高版本的升级软件。
(4)点击“饰grade”钮,升级开始,并显示升级进程条。当升级进程条显示100%时,表示升级结束。
升级完成后,需关机后再开机,才算升级成功。
用U盘强制升级法
(1)将升级软件“TCL_MS82_UPDATE.bin”拷贝到U盘根目录下,然后将U盘插到彩电USB插
口中。
(2)按住电视机面板上的 “POWER”键后上电,依次输入“0、6、2、5、9、8”→“menu” →“9、9、9”后机器自动进入升级状态。
(3)升级完成后,电视机会自动重启。整个升级过程约2分钟。
2.黑屏

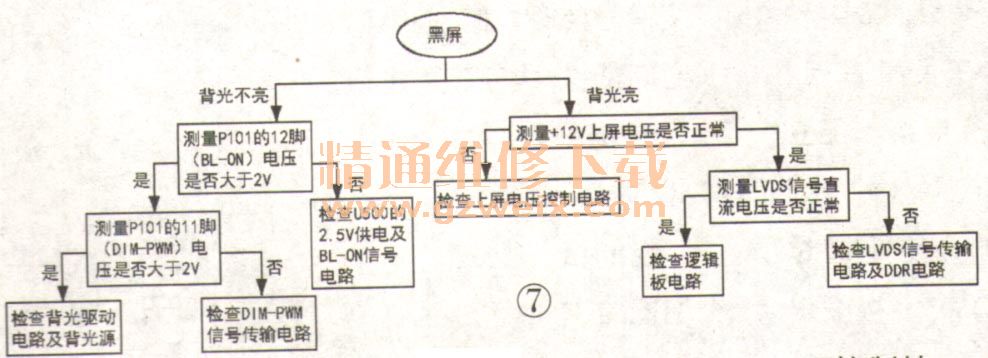

其检修流程如图7所示。
3.无声音

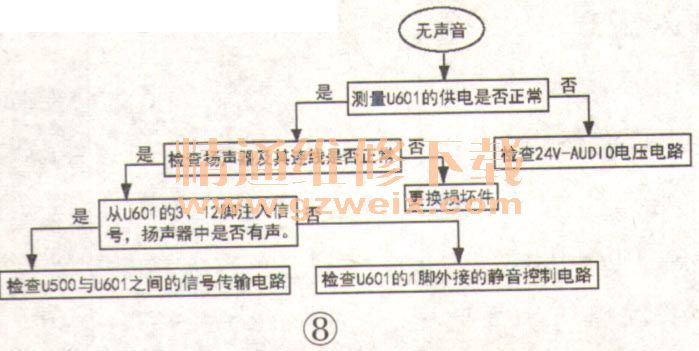

本故障是指在所有信号源状态下都无声音,其检修流程如图8所示。
若只是某一信号源无声,可检查该信号源的输入电路,如果没有问题,可能是U500内部的信号选择开关电路或该信号源的处理电路存在故障。只能更换U500或更换主板来排除故障。
