液晶彩电花屏故障分析与检修(下)
来源:家电维修  作者:佚名  2016-11-26 14:31:07

    若怀疑花屏故障系解码或格式变换电路异常所致,先查看主芯片及DDR存储器的引脚有无虚焊现象,或用手轻压主芯片及DDR存储器,看花屏现象有无变化,若有变化,则表明引脚有虚焊现象,补焊即可;若无变化,补焊主芯片与DDR存储器之间的排阻,检查主芯片外接的供电滤波电容(多为贴片电容,有的位于印制板的另一面),如图26所示,最后代换晶振和主芯片一试。

    提示:在检修图像彩色镶边故障时,可先调节图像对比度值,若调大对比度值,图像彩色镶边更严重,甚至看不清图像;调小对比度值,彩色镶边现象减轻,图像基本正常,这说明主板无问题,问题出在逻辑板或液晶屏上。反之,故障出在主板上。

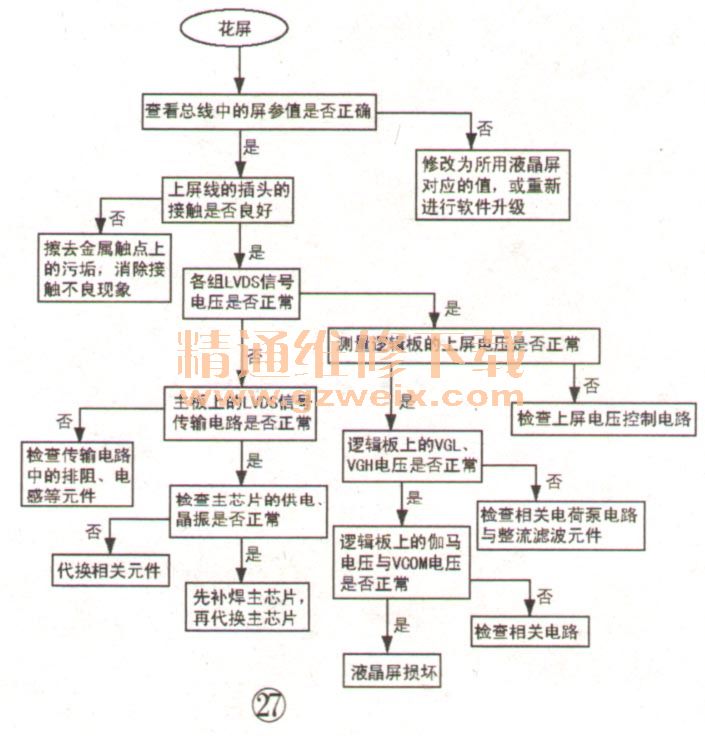

    综上所述,液晶彩电的花屏故障的检修流程如图27所示。
