宝马加装Click和Drive系统
来源:汽车维修技师  作者:佚名  2016-11-25 09:16:37

    加装套件编号:65 90 2 353 294宝马Click和Drive系统便携式导航、65 90 2 406 734通用宝马Click和Drive系统、65 41 2 346 596电源适配器。
    1.通用宝马Click和Drive系统及便携式导航构件一览图
    通用宝马Click和Drive系统及便携式导航构件,如图1所示。

    2.电源适配器(可选)构件一览图

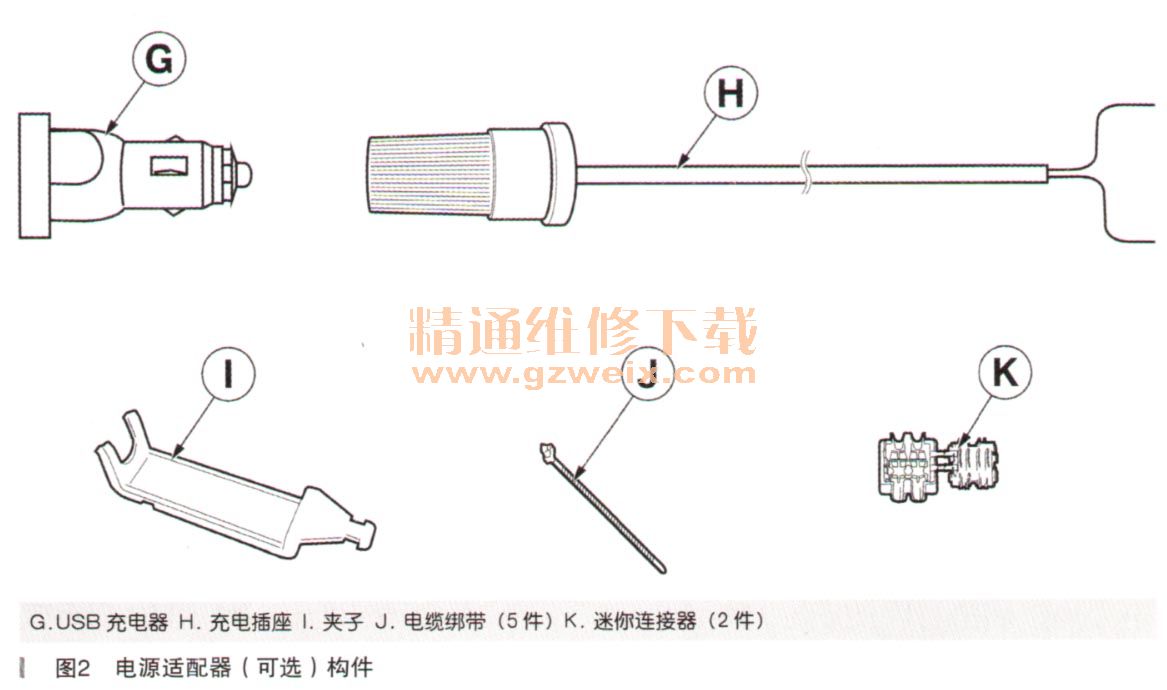

    电源适配器(可选)构件如图2所示。

    3.准备工作(只在选择安装电源适配器时)
    断开蓄电池的负极连接。
    必须提前拆卸下列构件:
    ·左前部车顶柱护板(A柱)
    ·拆卸和安装左侧A柱脚部空间的侧护板
    ·脚踏板装置护板
    适用于F2x(除了F25/F26)、F3x和F15/F16车型:
    ·转向柱护板下部
    适用于E39/E53车型:
    ·组合仪表
    4.电源适配器(可选)连接一览图
    电源适配器(可选)连接如图3、表1所示。



    5.安装宝马Click和Drive系统

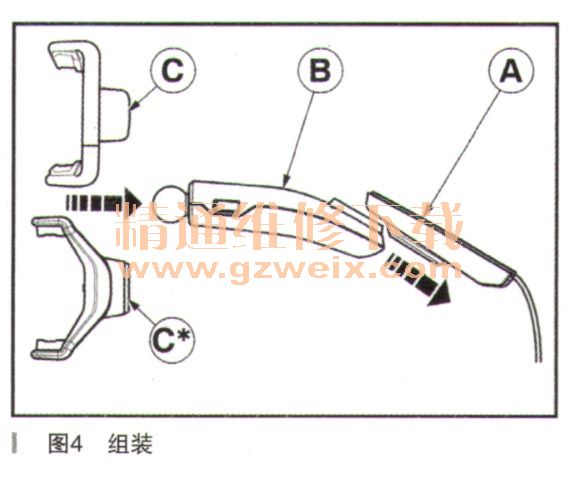

    如图4所示,将宝马Click和Drive系统组装起来:

    ·将支架臂B推入底板A中
    ·将通用夹C或者支架夹C*插到支架臂B上
    宝马Click和Drive系统的理想安装位置,需同客户协商,并与其共同决定。确定理想安装位置时,请务必将智能手机/便携式导航仪安在宝马Click和Drive系统上进行尝试。
    将宝马Click和Drive系统尽可能地固定在挡风板左下方(右舵车型请安装在右下方,如图5所示)。图5安装位置

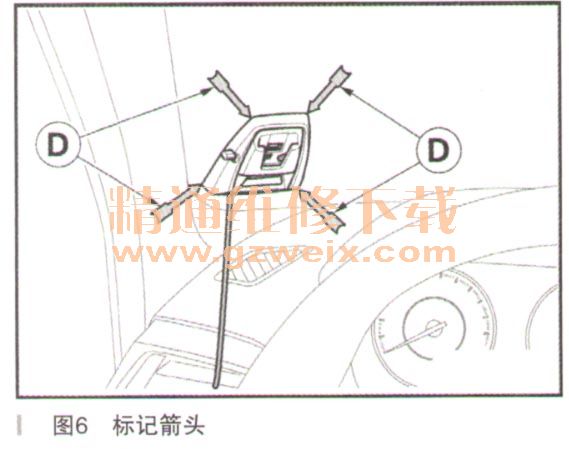

    当确定了最终安装位置时,请将其用标记箭头D标出,如图6所示。

[1] [2] [3] [4]  下一页
